29
◊
◊

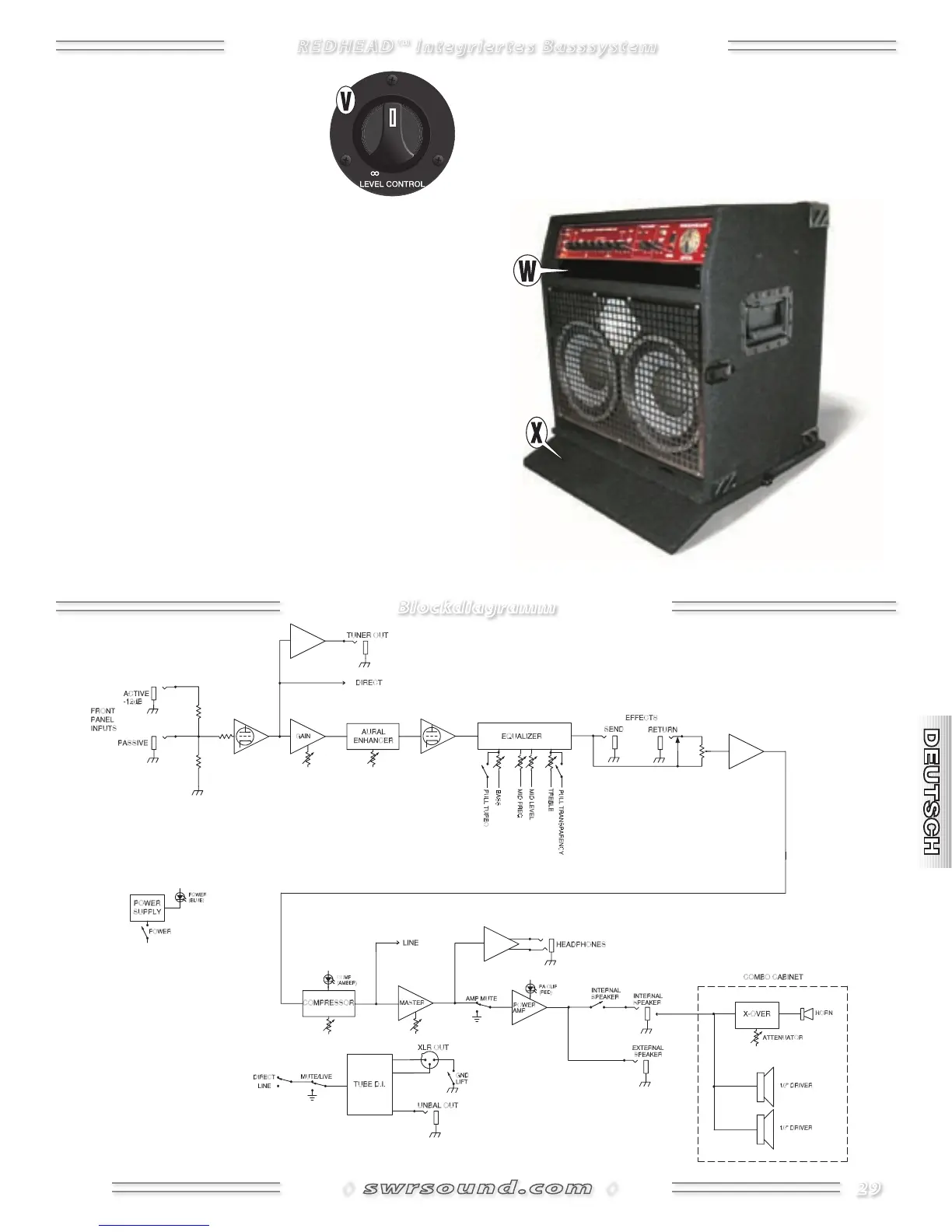

Blockdiagramm
REDHEAD™ Integriertes Basssystem
V. HORN LEVEL Regelt den Lautstärke-
pegel des Höhen-Tweeters von völlig
AUS (∞ – unendlicher Widerstand)
bis maximale Ausgangsleistung (
– Null Widerstand). Die empfohlene
Startposition liegt wie in der
Abbildung bei -dB. Diese können
Sie wunschgemäß variieren.
W. RACKEINSCHUBFACH
Hier können Sie ein Rack-
Effektgerät oder einen Instrumenten-Tuner installieren.
Schließen Sie das Netzkabel des Rack-Geräts an den
rückseitigen A/C-Ausgang {O} (nur V Modelle) des
Redhead an. Mit der beiliegenden Füllblende können Sie
den unbenutzten Rack-Freiraum abdecken.
X.
GEHÄUSEABDECKUNG Eine stahlverstärkte Abdeckung
schützt den Amp beim Transport und bei der Lagerung. Die
Abdeckung lässt sich als abgewinkelter Ständer verwenden,
wenn Sie den Redhead direkter abhören möchten. Entfernen
Sie zuerst die Transportrollen {Y}. Bringen Sie dann die
Abdeckung in die gewünschte Position (Teppichseite nach
oben) und positionieren Sie den Verstärker wie in der
Abbidlung in einem Winkel.
Y. TRANSPORTROLLEN OHNE ABB
. Verwenden Sie die
Rollen für einen bequemen Transport, aber entfernen Sie
sie während Ihrer Performance, um den Bassfrequenzgang
durch den direkteren Kontakt des Gehäuses zum Boden
zu verbessern. Sie
müssen die Rollen entfernen, um den
Readhead in der gekippten Position {X} zu betreiben. Zum
Entfernen der Rollen kippen Sie den Redhead auf eine Seite
und ziehen die Rollen heraus.
HIGH
16
12
10
8
7
6
5
-dB
3
2
1
0
16
12
10
8
HIGH
7
6
5
-dB
3
2
1
0
