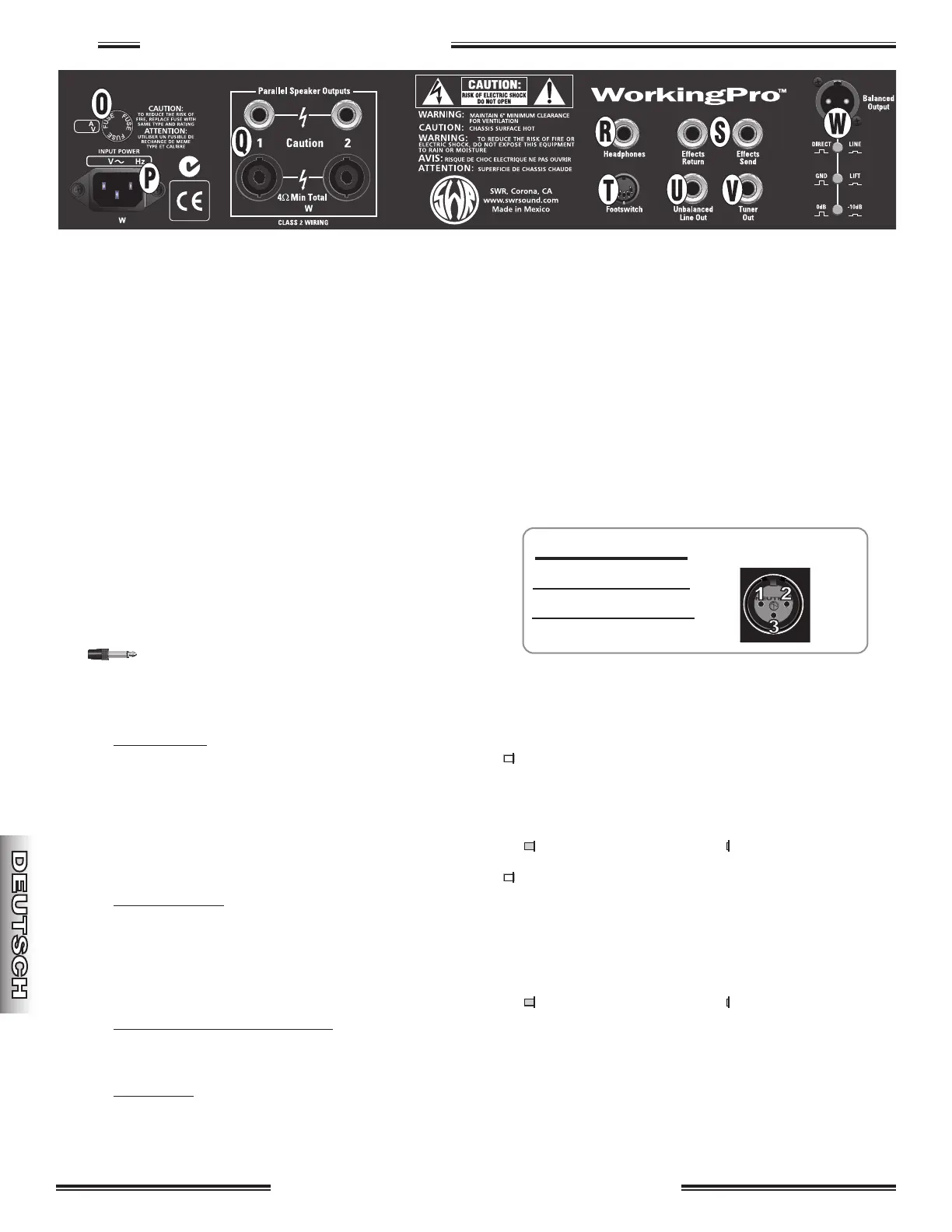

R. HEADPHONES - Schließen Sie hier Ihre Stereo- oder
Mono-Kopfhörer an. Mit MASTER Volume regeln Sie
den Abhörpegel der Kopfhörer. Mit MUTE {C}
deaktivieren Sie die Audio-Ausgabe zu den Boxen.
HINWEIS: Alle Arten von Kopfhörern funktionieren -
Kopfhörer mit 75 Ohm sind optimal.
S. EFFECTS SEND / RETURN - Mehrzweck-Buchsen:
EFFECTS SEND liefert ein Preamp-Ausgangssignal
hinter der Klangregelung. Der Ausgangspegel wird mit
GAIN {D} gesteuert. EFFECTS RECEIVE ist ein
Endstufen-Eingang, der mittels EFX BLEND {J} in
beliebigem Verhältnis mit dem internen Preamp-
Signal gemischt werden kann.
Die Effects Loop-Schaltung liegt in einer “Side Chain”
zur Hauptschaltung (wie bei Studio-Mischpulten), um
den vollen Sound Ihres Instruments UND die
Vielseitigkeit Ihrer Effektgeräte nutzbar zu machen.
Diese Schaltung verringert auch das von
Effektgeräten verursachte Rauschen, da sie hinter den
Gain-Stufen im Preamp-Signalweg angeordnet ist.
Benutzen Sie mit diesen Buchsen nur
standard 1/4" Mono-Klinkenstecker. Verwenden Sie
einen Stereo–auf–Mono Adapter, falls Ihre Quelle
einen Stereo-Stecker besitzt..
1. Effects Loop - Verbinden Sie EFFECTS SEND mit
dem Eingang Ihres Effektgeräts und den Ausgang
des Effektgeräts mit EFFECTS RETURN.
HINWEIS: Stellen Sie den Wet/Dry Regler der
externen Effektgeräte ganz auf WET, um
Phasenprobleme zu verhindern. Stellen Sie den
Eingangspegel der externen Effekte möglichst
genau auf 0 dB ein.
2. Mehrere Amps - Verbinden Sie EFFECTS SEND
des Haupt-Geräts mit EFFECTS RETURN des
Zusatzgeräts. Das Hauptgerät steuert alle
Zusatzgeräte außer deren MASTER Volume-
Pegel. Stellen Sie EFX BLEND bei allen
Zusatzgeräten ganz auf WET.
3. Aufnahme oder Beschallung - Verbinden Sie
EFFECTS SEND mit dem Eingang der Sound-
Anlage.
4. Begleitung - Verbinden Sie einen CD Player oder
eine Drum Machine mit EFFECTS RETURN.
Steuern Sie den Eingangspegel an der
Signalquelle und mit dem EFX BLEND-Regler {J}.
T. FOOTSWITCH - Schließen Sie hier den mitgelieferten
Fußschalter an. Mit ihm können Sie MUTE und den
BASS INTENSIFIER fernbedienen (EIN/AUS).
U. UNBALANCED LINE OUT - Ein asymmetrischer
Preamp-Ausgang inklusive Effects Loop-Signal für
einen Zusatz-Amp oder eine Sound-Anlage. Der
Ausgangspegel wird mit GAIN {D} gesteuert.
V. TUNER OUT - Schließen Sie hier Ihren Bass-Tuner an,
um ohne Umstecken stimmen zu können. Mit MUTE
{C} deaktivieren Sie die Audio-Ausgabe beim
Stimmen.
W. BALANCED (XLR) OUTPUT - Ein echter elektronisch
symmetrierter Ausgang, geeignet für Studio und
Haupt-PA-Mischer (live). Die Funktion der drei
BALANCED OUTPUT-Schalter wird im folgenden
beschrieben. Die Verdrahtung der XLR-Buchse am
BALANCED OUTPUT ist wie folgt (US- Standard):
DIRECT / LINE - Verbindet den BALANCED OUTPUT
mit einem Punkt im Signalweg, der entweder vor
(DIRECT) oder hinter (LINE) der internen
Klangregelung liegt.
DIRECT (pre-EQ) LINE (post-EQ)
GROUND / LIFT - Trennt die Masse-Verbindung des
BALANCED OUTPUT (Pol-1), wodurch sich manchmal
das Brummen aufgrund einer Erdungsschleife
verringern lässt. (Ursache: inkorrekte XLR-
Verdrahtung irgendwo im Signalweg). Lassen Sie
diese Taste im Normalfall gelöst.
GROUNDED (normal) GROUND LIFTED
Pol Verdrahtung
1 Masse
2 positiv
3 negativ
