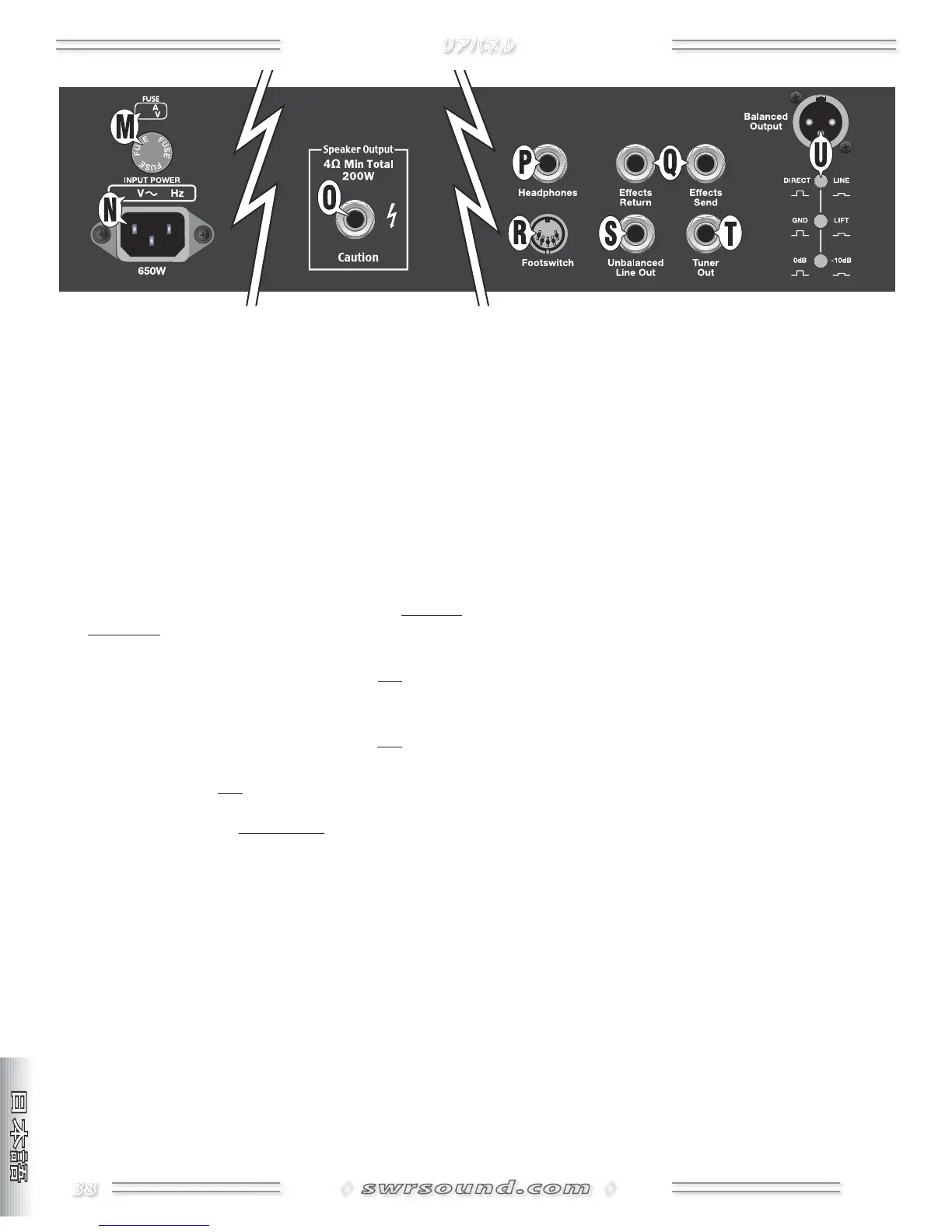

リアパネル
ヒューズ — アンプを電気的な障害から保護します。アンプを保護し製
品保証を維持する観点から、ヒューズを交換する場合は、必ずアンプの
リアパネルに記載されたタイプと規定に一致したヒューズをご使用くだ
さい。
電源ケーブル用ソケット — 付属の電源ケーブルを、アンプのリア
パネルに記載された電圧と周波数の規定に一致した、アースされ正し
く内部結線されたコンセントに接続します。
（スピーカー出力） — 内蔵スピーカーを接続し
ます。必要に応じて、ケーブルを外し、外部スピーカーキャビネットを接
続します。
スピーカーの接続
故障の原因となりますので、アンプが規定する最低のインピーダンス
負荷を下回る組み合わせでスピーカーを接続することは、絶対にしな
いでください。詳しくは、後述の「インピーダンスについてのガイドラ
イン」をご参照ください。
機材の破損を防ぐため、スピーカーを接続する際は、必ずスピーカー
のパワー・ハンドリング許容量がアンプの出力パワーを上回るように
してください。
スピーカーを接続する、あるいは接続を外す際には、必ずシステムの
電源を落としてから作業を行なってください。
スピーカーの接続には、必ずゲージ、あるいはそれより重いゲージ（
ゲージ、ゲージ等）のスピーカーケーブルを使用してください。楽
器用のシールド・ケーブルは使用できません。楽器用のシールド・ケー
ブルを使用すると、故障の原因となります。
（ヘッドフォーン） — ステレオまたはモノラルのヘ
ッドフォーンを接続するための端子です。ヘッドフォーンの音量調節に
は、
MASTERボリュームを使用します。スピーカーをOFFにするには、
MUTE {C} を使用します。NOTE: オームのヘッドフォーンで最善のパ
フォーマンスが得られます。
／（エフェクト・センド／リターン） — これ
らの端子は複数の用途に使用できます。
EFFECTS SEND（エフェクト・セ
ンド）端子は、本体のトーン回路を経由したプリアンプの信号を出力し
ます。出力のレベルは、
MASTERボリューム {K} で調節します。EFFECTS
RETURN
（エフェクト・リターン）端子はパワーアンプ用の入力として使
用でき、エフェクト・リターンの信号は、
EFX BLEND {G} で本体のプリア
ンプ信号と任意の比率でミックスすることができます。
エフェクト・ループ回路は、主の信号系統の「サイドチェーン」に配置さ
れています。これはスタジオ機器で採用されている設計で、エフェクト
を主回路と分離することにより、楽器のサウンドをフルに活かしながら
も外部エフェクト機がもたらす幅広いサウンドを導入することを可能と
します。シグナル・パス上、プリアンプのゲイン・ステージの後に接続し
たエフェクトのノイズを軽減する役割も果たします。
接続には、必ず標準/"モノラル・フォーン・プラグのシールド・ケーブ
ルをご使用ください。接続先の機器がステレオ出力しか搭載していな
い場合にはステレオ→モノのアダプターをご使用ください。
1. エフェクト・ループ — EFFECTS SENDからエフェクト機の入力に、そ
してエフェクト機の出力から
EFFECTS RETURNに接続します。NOTE:
位相の乱れを避けるために、外部エフェクト機は完全にウェットの
状態でご使用ください。外部エフェクト機の入力レベルは、できる限
り
dBに近い設定でご使用ください。
2. 複数台のアンプを使用する場合 — EFFECTS SENDの出力を二台目の
アンプの
EFFECTS RETURNに接続します。二台目の設定は、マスター・
ボリュームを除き、一台目からコントロールされます。ニ台目のアンプ
の
EFX BLENDは完全ウェットの状態でご使用ください。
3. レコーディングまたはライブPA機器への接続 — EFFECTS SENDを
外部機器に接続します。
4. 外部入力 — CDプレイヤーやドラムマシン等の出力を、EFFECTS
RETURN
端子に接続します。レベルは再生機の出力とEFX BLEND {G}
で調節します。
（フットスイッチ）— オプションのフットスイッチを接
続するための端子です。フットスイッチで
MUTEとBASS INTENSIFIER™を
ON／OFFできます。
（アンバランス・ライン・アウト）— サブの
アンプや他の音響機器に接続するためのアンバランス・プリアンプ出力
です。この出力は、エフェクト・ループの信号を含みます。出力レベルは
MASTERボリューム {K} で調節します。DIRECT/LINEとパッド {U} の設定
も、ここの出力に反映されます。
（チューナー・アウト） — インラインでベース・チューナ
ーを接続するための端子です。チューニング中に出力を無音にするに
は、
MUTE {C} を使用します。
