6.4 Dachventilatoren DVEX
6.4.1 Voraussetzungen
• Bauen Sie den Ventilator nur ein, wenn der Mindestluftspalt zwischen Laufrad und Düse 4 ... 8 mm entspricht.
• Einbaulage beliebig, wenn nicht anders angegeben.
• Schützende Zubehörteile müssen hinsichtlich Stärke und Material geprüft sein.
6.4.2 Montage
WARNUNG
Gefährdung durch herabfallende Teile!
› Untergrund (Decke/Wand) vor der Montage auf Festigkeit prüfen,
› bei der Auswahl des Befestigungsmaterials das Gewicht, Schwingungsneigung und Schubkräfte beach-
ten (Gewichtsangaben siehe Typenschild).
" Befestigen Sie den Ventilator mit geignetem Befestigungsmaterial auf festem Untergrund.
" Ventilator mit Klapprahmen zum Anschließen vorbereiten und sichern (siehe Bild 9 A, B, C):
– Schließen Sie den Ventilator vorsichtig, lassen Sie ihn nicht fallen.
– Sichern Sie ihn mit einer Schraube M6x10 (2 Schrauben ab Größe 450).
– Sichern Sie die beiden Laschen mittels einer Schraube M8x16. Sie dienen auch als Schutz gegen Zufallen.
" Montieren Sie die Luftanschlussleitungen und das Zubehör.
HINWEIS
Die Kanalinstallation muss so durchgeführt werden, dass die Schutzklasse IP 20 (Kontaktabstand
drehendes Teil < 12 mm) an der Einströmseite erfüllt ist und die Schutzklasse IP 10 (Kontaktabstand
drehendes Teil < 50 mm) an der Ausblasseite garantiert werden kann.
6.4.2.1 Sichern des Klapprahmens
" Bei Verwendung von Klapprahmen, DVEX-Ventilator wie in Bild 9 sichern.
•
M8x16
M8x16
M6x10
A B C

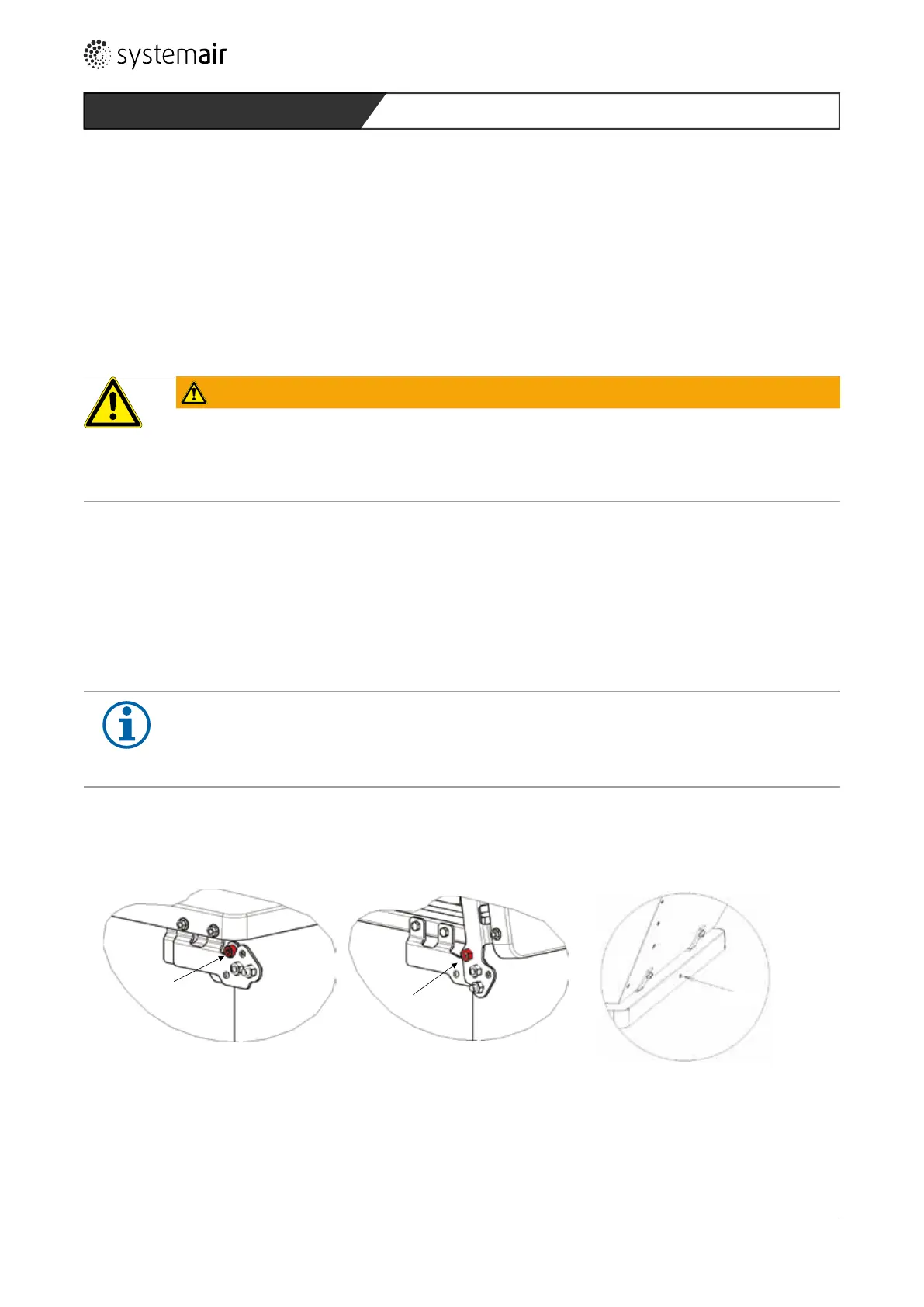

Bild 9: DVEX-Ventilator sichern
23
Montage
Ex-Ventilatoren - 10.2014
