11

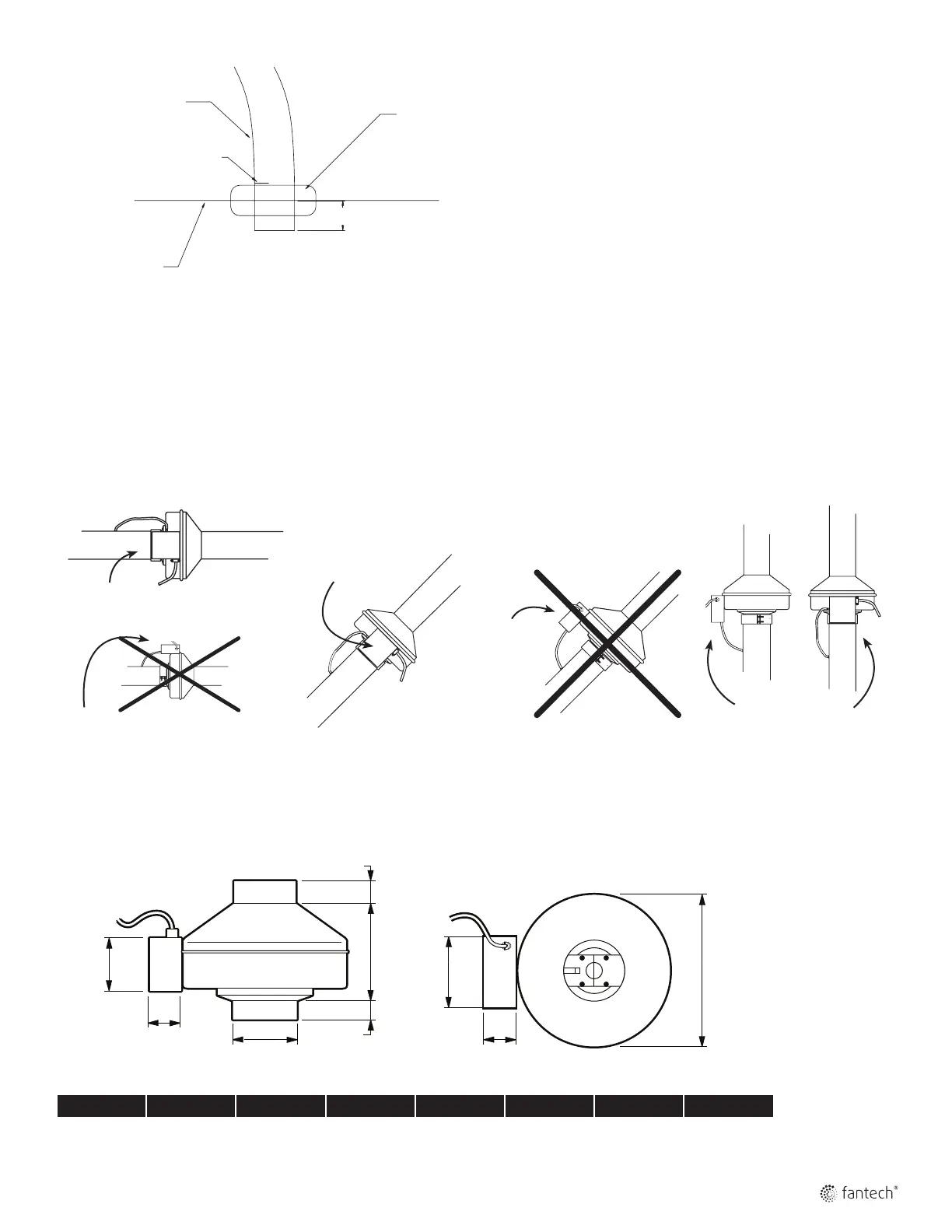

Étape 5. Installation de la rondelle et du tuyau
Ne pas brancher le tuyau de façon à permettre l’accumulation de
condensation dans celui-ci.
Premièrement, faite un trou de 3/8 po (10 mm) à 7/16 (11 mm) po
dans la paroi du conduit. Insérez soigneusement la rondelle dans le
trou. (Le forage d’un conduit en métal peut causer des ébarbures.
Veillez à ne pas être coupé ou piqué par les ébarbures ou le conduit.)
Ensuite, forcez un bout du tuyau sur le raccord sur le contrôle. Faites
une marque sur une distance de 1/2 po (13 mm) de l’autre bout du
tuyau. Faites glisser cette extrémité du tuyau à travers le centre de la
rondelle à la marque, tel qu’illustré.
Étape 6. Alimentation du DPV22-2
Branchez le cordon d'alimentation à une prise de 120V, 1~ à proximité.
1/4" (6 mm) Max.
Duct Wall
Grommet
Tubing
1/2" (13 mm) Mark on Tubing
Positionnement
adéquat à toutes les
position
Positionnement
incorrect du
contrôle
Positionnement incorrect du
contrôle
Positionnement adéquat du contrôle
Positionnement adéquat du détecteur de pression - Diaphragme positionné verticalement
Conduit vertical
Conduit à angle
Conduit horizontal
Positionnement du détecteur de pression
Tuyau
1/2 po (13 mm) Marquage
sur le tuyau
Rondelle
Mur du conduit
1/4po (6 mm) Max.
Positionnement
adéquat du
contrôle
Dimensions
Toutes les dimensions sont en pouces (mm).
F
E
G
G
C
I
D
A
H
A C D E F G H I
3 7/8 (98) 9 3/4 (248) 6 1/4 (159) 1 (25) 1 (25) 2 (51) 3 7/8 (98) 3 3/4 (95)
