DE
Wartung des Geräts |
67

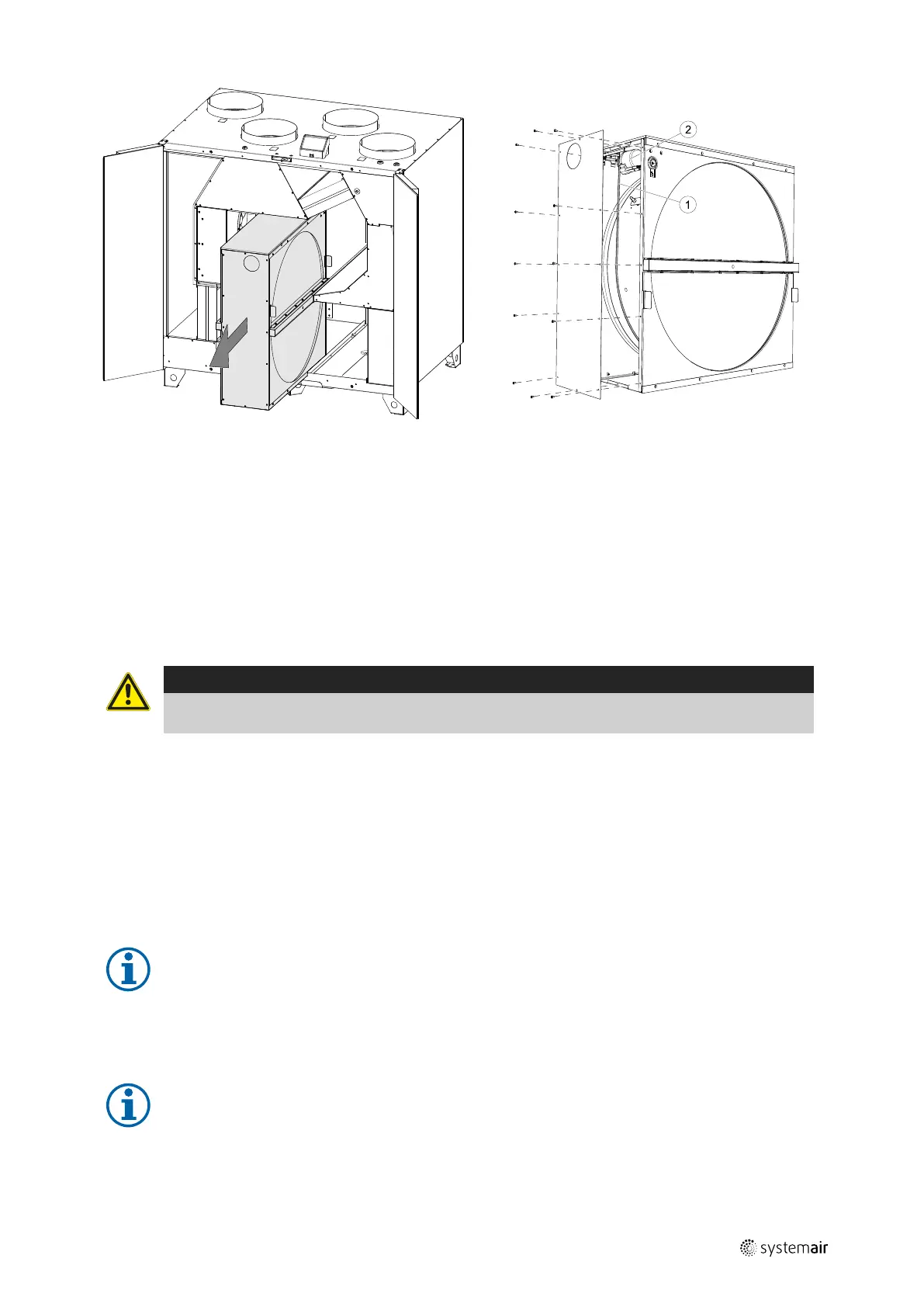

Bild 8 Zugang zum kaputten Rotor-Antriebsriemen
Den Rotor-Antriebsriemen (1) können Sie bei Ihrem Installateur oder Großhändler erwerben.
Der Austauschriemen ist anpassbar und wird mit einem Nippel an einem Ende geliefert.
1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen.
2. Nehmen Sie die Vorderklappe ab. Siehe Kapitel 6.2.
3. Ziehen Sie den Wärmetauscher halb heraus, sodass Sie an die Verkabelung kommen. Hierzu kann ein gewisser Kraft-
aufwand erforderlich sein. Benutzen Sie Griffe.
4. Ziehen Sie die Kabel für die Stromversorgung des Wärmetauschers und den Rotorsensor ab. Beide Kabel befinden
sich neben dem Wärmetauscher.
5. Nehmen Sie den Wärmetauscher heraus. Hierzu kann ein gewisser Kraftaufwand erforderlich sein.
Vorsicht
Verletzungsgefahr! Der Wärmetauscher wiegt etwa 25 kg. Es besteht das Risiko, dass der Wärmetauscher
aus dem Gerät fällt.
6. Nehmen Sie auf der Seite des Rotormotors (2) die Abdeckung vom Wärmetauscher ab. Dazu müssen Sie 12 Schrau-
ben herausdrehen.
7. Entfernen Sie den funktionsuntüchtigen Antriebsriemen.
8. Verwenden Sie ein Klebeband, um den Antriebsriemen am Rotationswärmetauscher zu befestigen, und drehen Sie
den Wärmetauscher per Hand, bis Sie den Riemen zu fassen bekommen.
9. Entfernen Sie das Klebeband und stecken Sie das „hohle“ Ende auf den Nippel.
10.Drücken Sie die Enden fest zusammen, um den Nippel zu sichern.
11.Ziehen Sie den Antriebsriemen auf das Riemenrad und drehen Sie den Wärmetauscher per Hand. Stellen Sie sicher,
dass sich das Riemenrad dreht.
Hinweis!
Wenn der Antriebsriemen noch Spiel hat, kann der Antriebsriemen zu lang sein und muss gekürzt werden.
Kürzen Sie den Antriebsriemen um 5 mm und beginnen Sie erneut mit Schritt 8.
12.Schließen Sie die Frontklappe wieder und ziehen Sie diese fest. Stellen Sie die Stromversorgung wieder her.
13.Stellen Sie sicher, dass der Alarm auf dem Kontrolldisplay nicht mehr angezeigt wird.
Hinweis!
Wenn der Alarm immer noch anliegt, kontaktieren Sie den Installateur.
2114812 | A003
