80
| Laitekilpi
FI
3 Laitekilpi
Ennen kuin otat yhteyttä huoltoedustajaan, merkitse muistiin tuotenumero ja valmistusnumero laitekilvestä, joka löytyy
koneen päältä kanavaliittimien läheltä tai koneen sisäpuolelta pohjalta.

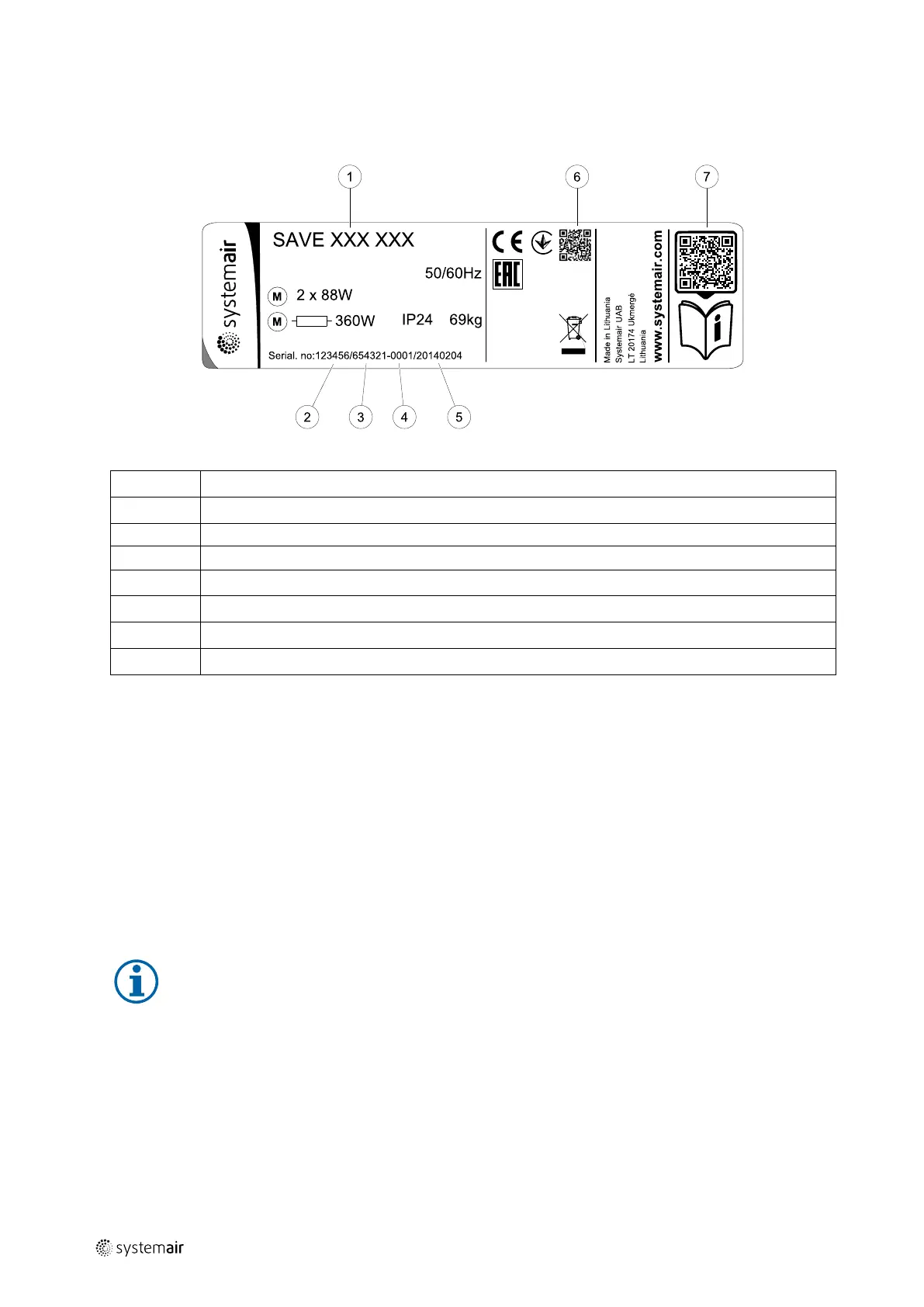

Kuva 1 Laitekilpi
Sijainti
Kuvaus
1
Tuotekoodi (tuotteen tekniset tiedot)
2 Tuotenumero
3
Tuotannon tilausnumero
4
Sarjanumero
5
Valmistuspäivä (VV.KK.PP)
6
Valmistusnumeron (MO) ja ohjelmistoversion QR-koodi
7
Varaosaluettelon ja asiakirjojen QR-koodi
4 Tuotteen kuvaus
4.1 Yleistä
SAVE VTR 700 on lämmön talteenotto-ilmanvaihtoyksikkö sisäänrakennetulla pyörivällä lämmönsiirtimellä. SAVE VTR
700 sopii taloihin, joiden lämmitetty pinta-ala on enintään 600 m
2
.
SAVE VTR 700 syöttää suodatettua ulkoilmaa asuintiloihin ja poistaa ilmaa kylpyhuoneesta, keittiöstä ja märkätiloista.
4.2 Oikea- ja vasenkätiset mallit
Malliversioita on kaksi, oikea- (R) ja vasenkätinen (L). Eri mallit tunnistaa sisäisten komponenttien sijainnista ja tuloilma-
liitännästä, joka on yksikön vasemmalla puolella vasenkätisessä (L) mallissa ja yksikön oikealla puolella oikeakätisessä
(R) mallissa.
Huom!
Tässä käsikirjassa on kuvattu oikea (R) malli. Vasemman (L) mallin sisäpuoli on peilattu.
5 Määrittely
5.1 Yleistä
SAVE VTR 700-koneissa on nykyaikainen nestekidekosketusnäytöllä varustettu ohjauspaneeli (HMI-käyttöliittymä).
Kosketusnäyttö näyttää koneen tilaan liittyvät tiedot, ja kaikkia järjestelmän toimintoja voidaan hallita sen kautta.
Asetukset tehdään koskettamalla kuvakkeita tai valikon rivejä Kosketusnäyttö on herkkä eikä sitä tarvitse painaa liian
kovaa.
2114817 | A003
