TAC Xenta, TAC Xenta® 400 I/O Modules 4 Installation
TAC AB, Dec 2004 35 (48)
0-004-7771-3 (EN)
Voltage Input 0-10 V
Digital Input

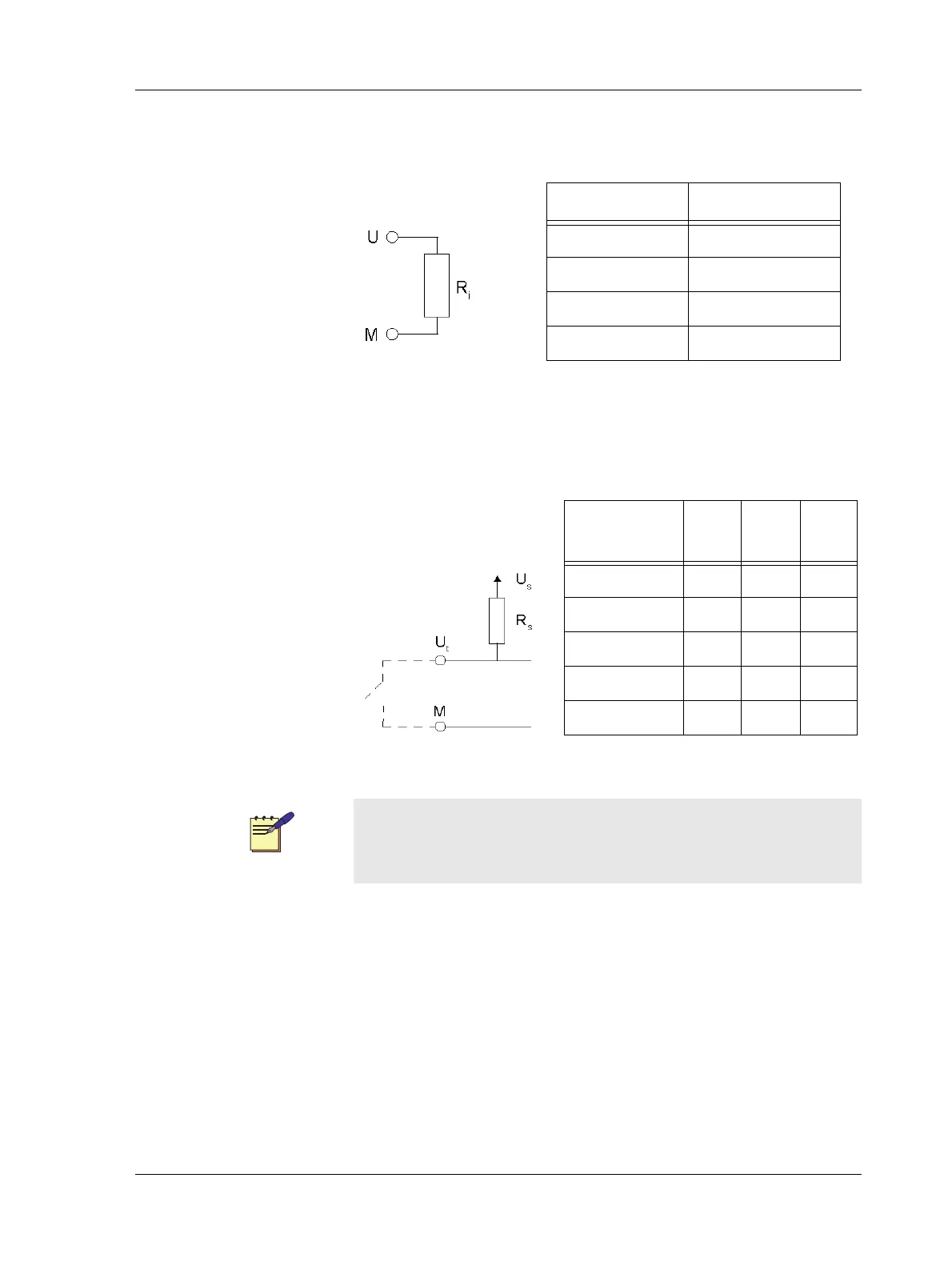

Fig. 4.4: Voltage Input - internal resistance
Fig. 4.5: Digital Input - voltage and resistance values
Table 4.2:
Unit R
i
ohm
Xenta 420A >100k
Xenta 450 100k
Xenta 450A >100k
Xenta 470 >100k
Table 4.3:
Unit
U
s
V
R
s
ohm
U
t
V
Xenta 410 33 6.6k 14
Xenta 420 33 6.6k 14
Xenta 420A 20 6.8k 10
Xenta 450 28 6.6k 14
Xenta 450A 20 6.8k 10
Note
When connected to this input, a pulse generator must use an npn-type
output transistor.
