T&S B-1255 - Allgemeine Anleitungen

7, 8
21
1
20

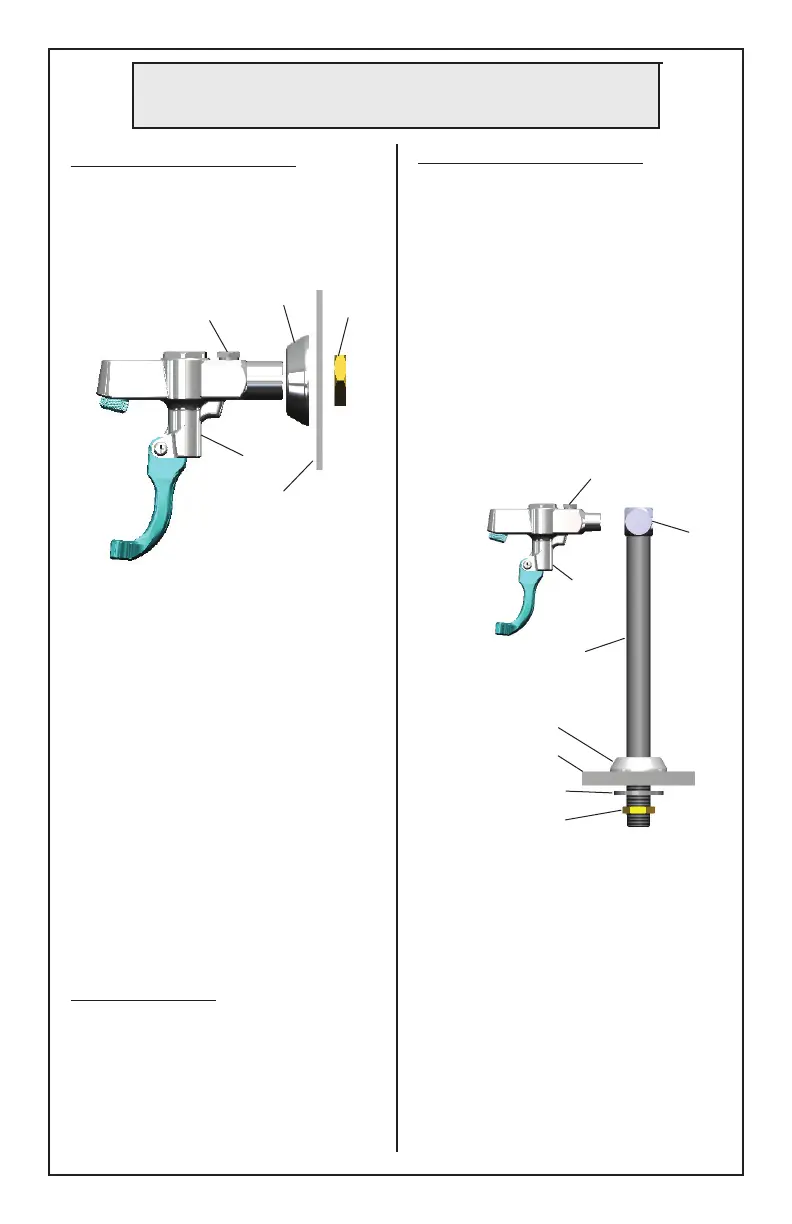

Installation: (B-1200-R)
1. Wasserzufuhr abstellen und
Leitungen entleeren. Mit der Hand
Nr.20 fest gegen Nr.1 anziehen und
Nr.21 von Nr.1 entfernen.
Beckenrückwand
Installation: (B-1210-R)
1. Wasserzufuhr abstellen und
Leitungen entleeren.
2. Nr.26 und Nr.25 von Nr.23
losschrauben und entfernen. Nr.24
so ausrichten, daß das Gewinde von
23 bedeckt wird.
3. Nr.23 durch das 2cm große Loch
in der Abdeckplatte stecken. Nr.25
und Nr.26 wieder auf 23 aufsetzen
und mit einem Schraubenschlüssel
auf der Unterseite der Abdeckplatte
festziehen.
2. Ein 2cm Loch in das Blech bohren.
Nr.1 durch das Loch führen und
Nr.21 auf die Rückseite von Nr.1
schrauben. Sicherstellen, daß sich
Nr.20 drehen läßt.
3. Te onband oder Rohrdichtmasse
auf das Gewinde der Wasserzufuhr-
leitung auftragen. Nr.1 mit dem
Wasseraus ußrohr verbinden, so
fest wie möglich anziehen.
4. Nr.20 and Nr.21 anziehen, so daß
sie glatt gegen die Ober äche der
Beckenrückwand anliegen.
5. Wasserzufuhr andrehen und auf
Lecks prüfen.
Flußeinstellung:
Um den Wasser uß einzustellen,
Nr.7 mit einem Schraubenschlüssel
losdrehen und dann mit dem
Schraubenzieher Nr.8 auf die
gewünschte Einstellung drehen. Nach
Beendigung der Flußeinstellung Nr.7
anziehen.
Allgemeine Anleitungen
1
7, 8
23
24
26
25
22
Abdeckplatte
4. Nr.1 in Nr.22
schrauben und fest anziehen.
5. Te onband oder Rohrdichtmasse
auf das Gewinde von 23 auftragen,
mit dem Wasserzufuhrrohr
verbinden.
6. Wasserzufuhr andrehen und auf
Lecks prüfen.
Zur Einstellung des Wasser usses
wird auf die Anmerkung zum
Wasser uß für das Modell B-1200-R
verwiesen.
