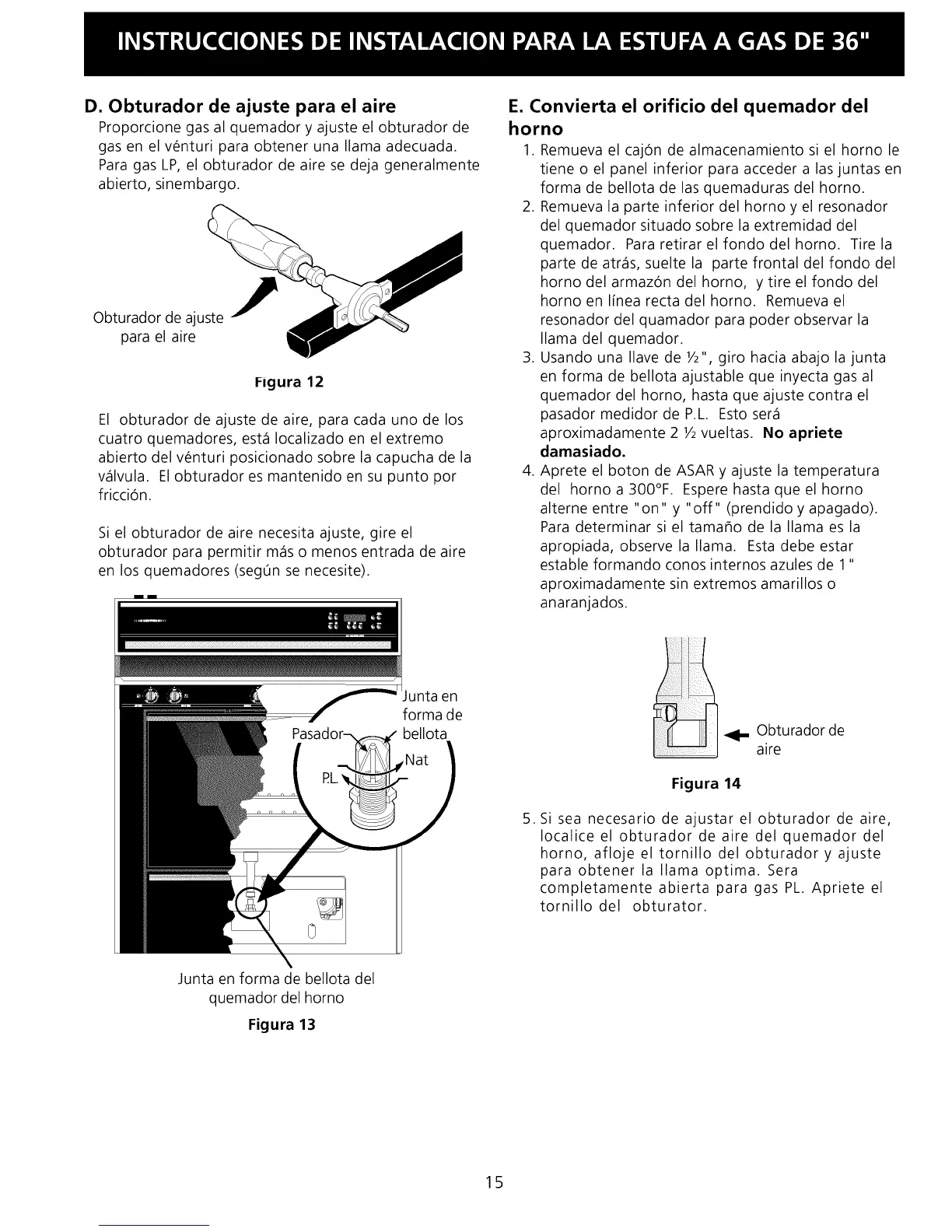

D. Obturador de ajuste para el aire
Proporcione gas al quemador y ajuste el obturador de
gas en el v_nturi para obtener una llama adecuada.
Para gas LP, el obturador de aire se deja generalmente
abierto, sinembargo.
Obturador de ajuste _
para el aire
Figura 12
El obturador de ajuste de aire, para cada uno de los
cuatro quemadores, esta Iocalizado en el extremo
abierto del v_nturi posicionado sobre la capucha de la
valvula. El obturador es mantenido en su punto por
fricci6n.
Si el obturador de aire necesita ajuste, gire el
obturador para permitir mas o menos entrada de aire
en los quemadores (seg0n se necesite).
E. Convierta el orificio del quemador del
horno
1. Remueva el caj6n de almacenamiento si el horno le
tiene o el panel inferior para acceder a las juntas en
forma de bellota de las quemaduras del horno.
2. Remueva la parte inferior del horno y el resonador
del quemador situado sobre la extremidad del
quemador. Para retirar el fondo del horno. Tire la
parte de atras, suelte la parte frontal del fondo del
horno del armaz6n del homo, y tire el fondo del
horno en I[nea recta del horno. Remueva el
resonador del quamador para poder observar la
llama del quemador.
3. Usando una Ilave de Y2", giro hacia abajo la junta
en forma de bellota ajustable que inyecta gas al
quemador del homo, hasta que ajuste contra el
pasador medidor de P.L. Esto sera
aproximadamente 2 Y2vueltas. No apriete
damasiado.
4. Aprete el boton de ASAR y ajuste la temperatura
del horno a 300°F. Espere hasta que el horno
alterne entre "on" y "off" (prendido y apagado).
Para determinar si el tamaho de la llama es la
apropiada, observe la llama. Esta debe estar
estable formando conos internos azules de 1"
aproximadamente sin extremos amarillos o
anaranjados.
Junta en
forma de
bellota
-41- Obturador de
aire
Figura 14
5. Si sea necesario de ajustar el obturador de aire,
Iocalice el obturador de aire del quemador del
horno, afloje el tornillo del obturador y ajuste
para obtener la llama optima. Sera
completamente abierta para gas PL. Apriete el
tornillo del obturator.
Junta en forma de bellota del
quemador del horno
Figura 13
