Target TA10100 - Page 22

22

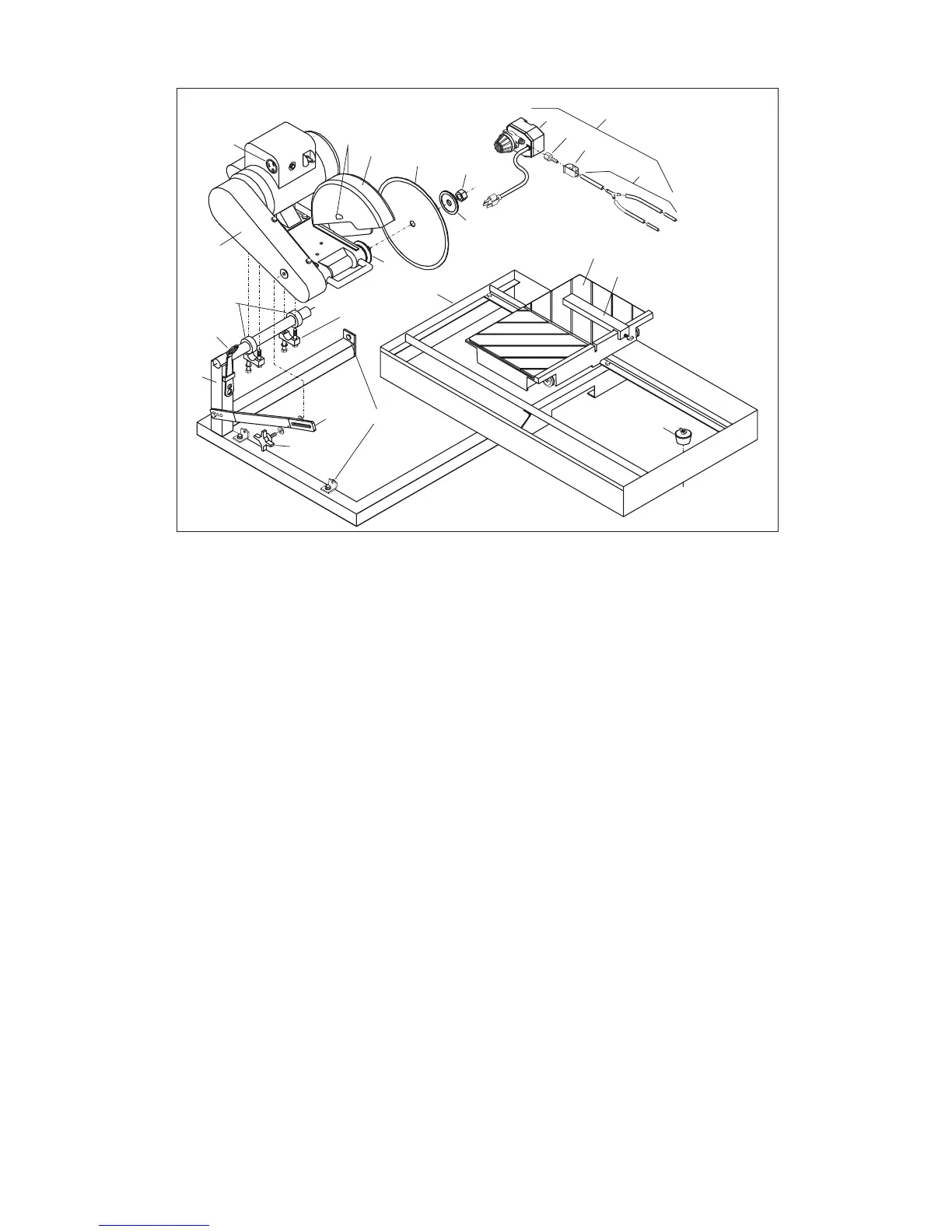

FIGURE 1
A. Collier de fixation
B. Chapeau de palier
C. Bouton de blocage
D. Barre de blocage
E. Pompe à eau
F. Griffe de tuyau
G. Robinet deau
H. Tube à eau
I. Orifices de tube à eau
J. Protection de disque
K. Disque
L. Écrou darbre de disque
M1. Flasque intérieur de disque
M2. Flasque extérieur de disque
N. Clé
O. Prise électrique
P. Bouchon de vidange
Q. Guides
R. Guide de refend
1. Pivot Tête de coupe : Comprend le tube à eau
(H)
2. Porte-scie
3. Bac à eau
4. Carton de pièces dassemblage du chariot de
transport {chariot (4) et guide de refend (R)}
5. Carton pompe à eau et accessoire : comprend
marqueurs de tuiles et carreaux, pompe à eau
(E), griffe de tuyau (F), robinet deau (G), clé 15/
16 po (N), bouchon de vidange (P), Bouton de
blocage (C) avec rondelles plates de 5/16 po et
collier de fixation (A), Chapeaux de palier (B)
avec fixations de 5/16 po.
2
1
3
4
R
5
E
F
G
H
N
A
B
C
D
Q
O
I
J
K
L
M2
M1
P
