GUIDE-ÉQUERRE RAPPORTEUR GUIDE DASSEMBLAGE À ONGLET DE PRÉCISION GUIDE DASSEMBLAGE, BORD ARRONDI
PORTE-SCIE PLIANT

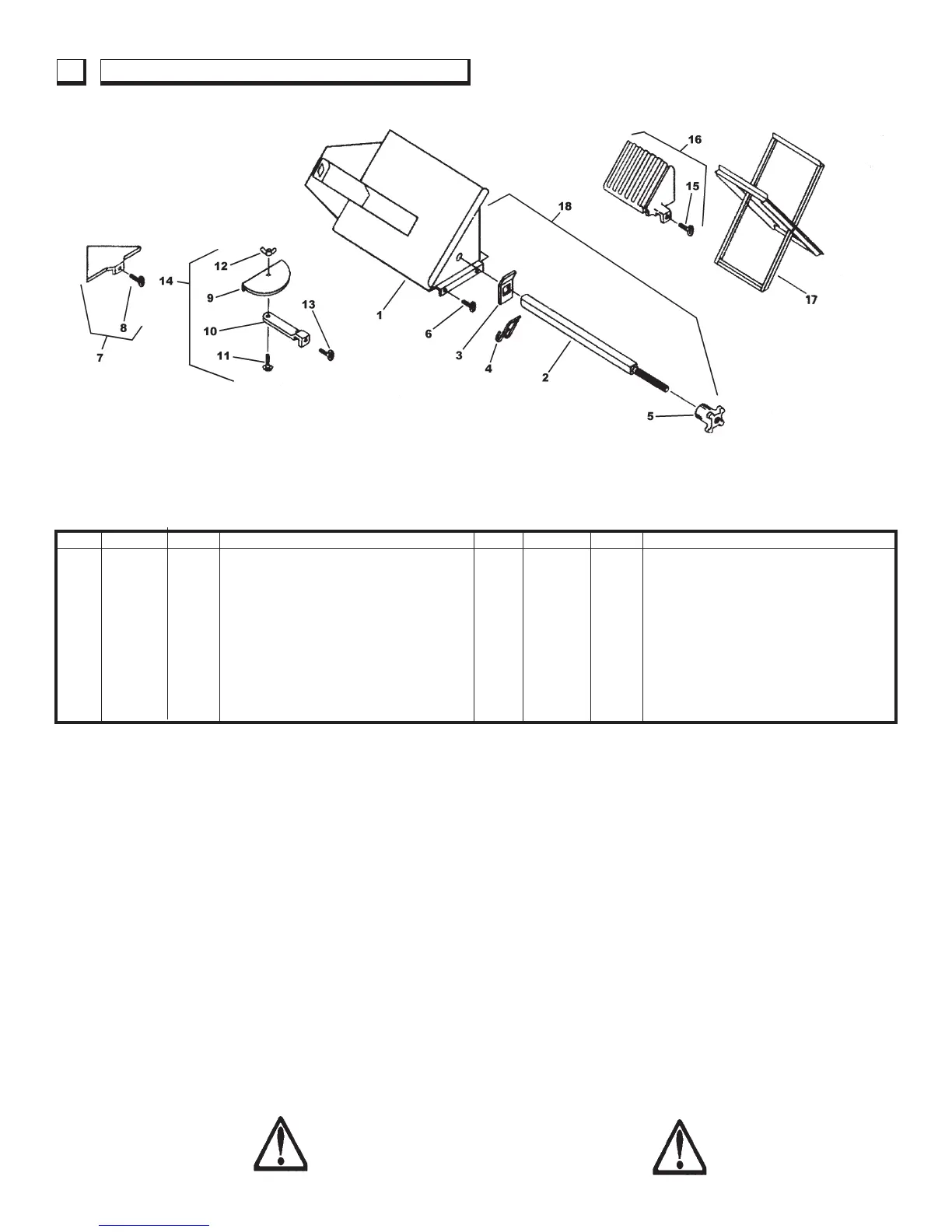

Liste de pièces :
Diag. Réf. no. Quantité Description Diag. Réf. no. Quantité Description
1 050104 1
Cadre, onglet 10  1 Bras, rapporteur
2 050107 1 Barre, blocage 11 020011 1 Boulon de carrosserie, 1/4-20 x 5/8 po
3 050105 1 Clip, butée 12 020244 1 Écrou à oreilles, 1/4-20 Fiberlock
4 050106 1 Ressort 13 189737 1 Bouton, 1/4-20 x 1 po
5 050103 1 Bouton 14 051010 1 Rapporteur
6 189737 2 Bouton, 1/4-20 x 1 po 15 189737 1 Bouton, 1/4-20 x 1 po
7 051020 1 Assemblage à onglet, 45° 16 051030 1 Support, guide, bord arrondi Bullnose
8 189737 1 Bouton, 1/4-20 x 1 po 17 051041 1 Porte-scie (tuiles et carreaux)
9  1 Plaque secteur 18 050102 1 Support, cadre à onglet
Les instructions dutilisation et celles qui concernent les pièces de rechange sont données à titre indicatif uniquement et
ne nous engagent aucunement. Dans le cadre de notre politique damélioration de la qualité de nos produits, nous nous
réservons le droit dopérer toutes les modifications techniques nécessaires sans préavis.
GUIDE DE REFEND : N/P 051000  Le guide de refend est
un accessoire standard fourni avec chaque scie à tuiles et
carreaux. Il sert à assurer une position répétée pour des cou-
pes de refend en attendant dêtre repositionné. Ce guide se
fixe sur la butée arrière usinée du chariot de transport.
RAPPORTEUR RÉGLABLE : N/P 051010  Le rapporteur
peut servir pour les coupes de refend à des angles connus. Il
se fixe sur la butée arrière.
GUIDE-ÉQUERRE : N/P 051020 - Cest un onglet non régla-
ble utilisé pour positionner rapidement le carreau à 45 degrés
sur le côté gauche ou droit. Il sert souvent pour des coupes
de refend en diagonale répétées. Il se fixe sur la butée ar-
rière.
GUIDE DASSEMBLAGE À ONGLET, BORD ARRONDI :
N/P 051030 - Cest un guide fixe qui permet de positionner le
carreau pour une coupe en onglet de 45 degrés. Il se fixe sur
la butée arrière.
GABARIT DASSEMBLAGE À ONGLET DE PRÉCISION :
N/P 161480  Cest un dispositif fixe à 45 degrés comportant
une bride réglable servant à tenir le carreau pour la coupe en
onglet. Il se fixe sur la butée arrière.
PORTE-SCIE PLIANT : N/P 051041 - Ce porte-scie mono-
bloc stable permet de mettre la scie à tuiles et carreaux
TARGET® debout pour faciliter le travail, Il se plie à plat de
façon commode pour le remisage et le transport.
