36
7 Cables De Extensión
El buen desempeño del motor depende del
voltaje apropiado. Los cables prolongadores
que son demasiado largos y/o demasiado
pequeños en calibre del cable reducen el voltaje
al motor bajo carga. Use cables prolongadores no más
pequeños de lo que se indica a continuación.
8 Procedimientos de Alineacion
La provisión de agua debería ser adecuada, con
agua fluyendo a ambos lados de la hoja.
Mantenga el agua limpia y asegúrese que EL
NIVEL DE AGUA ESTE SIEMPRE POR ENCIMA
DE LA TOMA DE LA BOMBA. ¡No haga funcinar
la bomba de agua en seco! Desenchúfela para
cortes en seco.
 Para cortes rectos, posicione el azulejo en forma
encuadrada contra el borde posterior del carro
transportador. Mantenga el carro limpio y libre de cortes.
La guía convencional para corte longitudinal es usada.
 Mueva lenta y cuidadosamente el carro transportador
hasta que la hoja esté en contacto con el azulejo. La
hoja necesita una oportunidad para forzar o
desgastar levemente. Puede llevar hasta cerca de
diez cortes el abrir una nueva hoja para obtener un mejor
corte.
El motor está equipado con un botón de reajuste manual de
la protección contra sobrecargas. Si el motor se sobrecalienta,
el botón rojo de reajuste saltará para abrir el circuito del
motor, parando el motor y la bomba de agua. Si ocurre eso,
la perilla de ENCENDIDO/APAGADO (ON/OFF) debe ser
fijada en la posición de APAGADO (OFF). Después que el
motor se enfríe, apriete hacia adentro el botón de reajuste.
Cuando permanece adentro, el motor puede volver a
arrancarse.
Una barra ajustable (item 28), permite variar la profundidad
de corte del disco al cambiar de diámetro de disco. Esta
barra tiene tres (3) orificios en el extremo inferior. Sirven
como topes para la profundidad de corte que, al usarlos con
el diámetro correcto de disco, impiden que el carro de corte
sea tocado por el disco 10, 8 y 6.
10 - El orificio inferior se usa con discos o muelas de
perfilado de diámetro 10".
8 - El orificio central sirve para discos de diámetro 8".
6 - El orificio superior se usa con discos de
diámetro 6".
El Tilematic se entrega con el posicionamiento estándar
para una hoja de 10" de diámetro. Para cambiar el
posicionamiento, localice el tornillo de casquete (29) que
se usa como pivote, luego afloje y quite la Tuerca de
Fijación (31). Ponga la Barra de Fijación (28) en el agujero
apropiado. Apriete las piezas de sujeción de modo que la
Barra de Fijación (28) pueda pivotar libremente.
Compruebe el posicionamiento aflojando la Perilla (32) y
bajando la cabeza sobre la ranura de la mesa. El
segmento de la hoja debe estar debajo de la superficie de
la mesa, pero sin cortar sobre la mesa.
6 Protector Térmico - Rearmado Manual
5 Barra de fijación ajustable con
protección de enlace de profundidad
Ver la figura 2, página 15
MOTOR AMPERAJE F.L. Cable de 50' Cable de 75' Cable de 100'
HP RPM 115V 230V 115V 230V 115V 230V 115V 230V
1-1/2 1725 14.6 #12 #10 #8
1-1/2 3450 17.2 8.6 #10 #14 #10 #14 #8 #14
1 1425 7.2 #14 #14 #14
Su sierra para azulejos Tilematic es armada y alineada en
fábrica antes de su envío para asegurar cortes precisos
cuando su sierra le es entregada. Sin embargo, como
TARGET® no puede controlar la manipulación ruda durante
el envío, se sugiere que se verifique la alineación. Si se
encuentra que la sierra necesita ajustes, refiérase a la(s)
sección(es) apropiada(s) de más abajo.
Hay dos verificaciones básicas de la alineación para la
Tilematic y cualquier ajuste hecho debe seguir estos
procedimientos para asegurar que la unidad funcione
libremente.
Herramientas requeridas para el ajuste: Escuadra de
Carpintero, dos (2) llaves de 7/16", y llave hexagonal de
5/32".

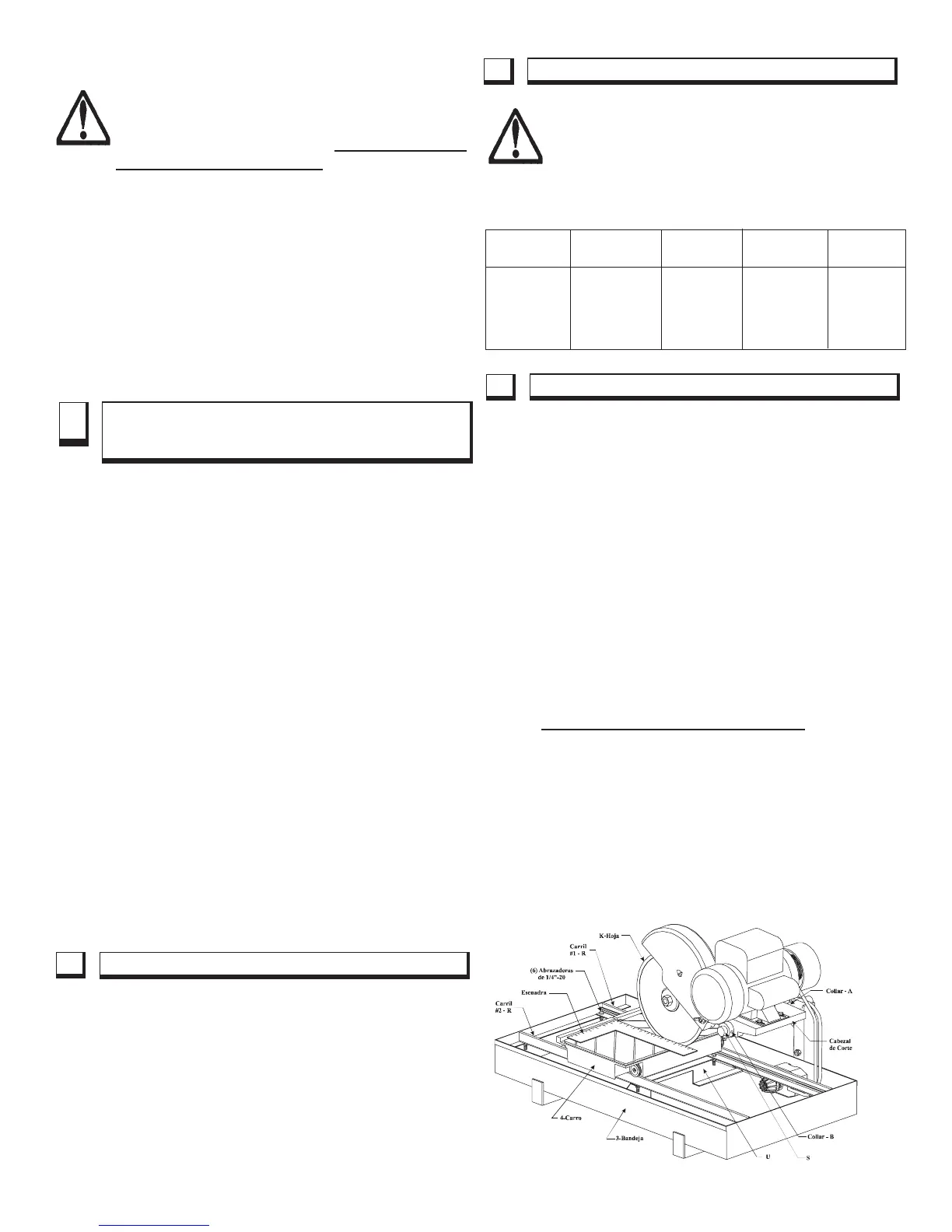

1. Verifique la Alineación en la Ranura
* La hoja (K) debería estar centrada en la ranura del
carro transportador (4).
* Arme su sierra como se describe más arriba y
mueva el carro transportador de ida y de vuelta
desde el frente hasta la parte posterior de la
bandeja (3). Si la hoja (K) entra en contacto con
cualquiera de los costados de la ranura, se debe
efectuar el Ajuste de la Ubicación del Cabezal de
Corte. (Ver Ilustración).
Figure 3
