8
La funzione di rilevamento ostacoli (impostabile tramite trimmer FR) intervenendo in fase di apertura
dell’automazione provoca una richiusura della stessa di 20 cm ca., mentre in fase di chiusura provoca
un’apertura totale.
ATTENZIONE: la logica del quadro di comando può interpretare un attrito meccanico
come un eventuale ostacolo.

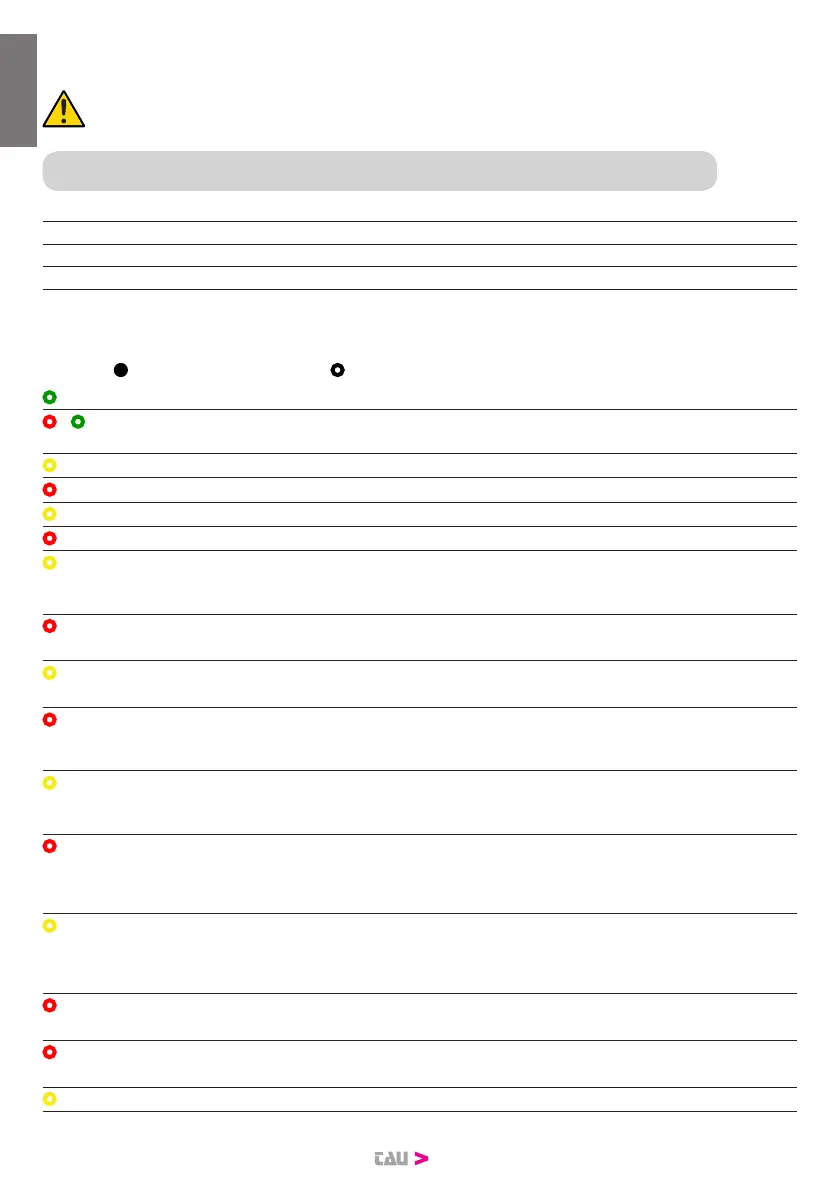

7. LED DI DIAGNOSI
DL1 - Rosso led di segnalazione pulsante APRE/CHIUDE
DL2 - Verde led di segnalazione pulsante STOP
DL3 - Verde led di segnalazione pulsante FOTOCELLULE
DL4 - Verde led di segnalazione pulsante BORDO SENSIBILE
LED - DL5
Il led DL5 segnala eventuali avvisi/errori della logica della scheda con una serie di lampeggi predeniti
di diversi colori:
Legenda: led acceso sso; led lampeggiante;
1 lampeggio ogni 4 sec (Verde):
funzionamento regolare;
/ lampeggio alternato:
(Rosso/Verde)
memorizzazione da eseguire;
lampeggio veloce (Giallo):
memorizzazione in corso;
1 lampeggio (Rosso):
errore fototest
1 lampeggio (Giallo):
stato sconosciuto, prossima manovra RIALLINEAMENTO;
2 lampeggi (Rosso):
presenza ostacolo per il motore 1
2 lampeggi (Giallo):
presenza ostacolo per il motore 2
Controllare l’assenza di ostacoli lungo la corsa dell’automazione e la scor-
revolezza della stessa;
3 lampeggi (Rosso):
assenza segnale encoder motore 1;
Controllare cablaggio, vericare encoder tramite TEST-ENCODER (opzionale);
3 lampeggi (Giallo):
assenza segnale encoder motore 2;
Controllare cablaggio, vericare encoder tramite TEST-ENCODER (opzionale);
4 lampeggi (Rosso):
assenza segnale motore 1;
Controllare cablaggio, vericare che il motore giri liberamente alimentato
direttamente dalla batteria;
4 lampeggi (Giallo):
assenza segnale motore 2;
Controllare cablaggio, vericare che il motore giri liberamente alimentato
direttamente dalla batteria;
5 lampeggi (Rosso):
superamento limite max. di corrente motore 1;
Picco di eccessivo assorbimento del motoriduttore, controllare l’assenza di osta-
coli lungo la corsa dell’automazione, vericare l’assorbimento di corrente del mo-
tore a vuoto e applicato alla chiusura;
5 lampeggi (Giallo):
superamento limite max. di corrente motore 2;
Picco di eccessivo assorbimento del motoriduttore, controllare l’assenza di
ostacoli lungo la corsa dell’automazione, vericare l’assorbimento di cor-
rente del motore a vuoto e applicato alla chiusura;
6 lampeggi (Rosso):
chiusura automatica disattivata dopo 5 interventi consecutivi falliti;
È necessario un impulso di comando per eettuare la chiusura;
8 lampeggi (Rosso):
errore memoria Eeprom esterna;
Sostituire il modulo di memoria esterna;
8 lampeggi (Giallo):
errore dati in Eeprom (interna/esterna);
