Taurus CG3HN/B - Connexion Électrique; Schéma Électrique

 Conformément à la législation, les appareils à gaz doivent être installés par du personnel
qualifié conformément au Règlement d'installation et d'utilisation sécuritaire du gaz en
vigueur.
 Dans votre intérêt et pour votre sécurité, s’assurer du bon respect des lois.
SPÉCIFICATIONS DU GAZ
TYPE DE GAZ ET
PRESSION
ENTREE DE CHALEUR ET TAILLE DU TROU (mm)
Brûleur wok
Brûleur rapide
Semi-rapide
Auxiliaire -
rapide
3,3kW
(241g/h)
/
1,75 kW
(127 g/h)
1,0 kW
(73 g/h)
G30 29 mbar
0,93
/
0,66
0,50
G20 20 mbar
1,28
/
1,00
0,78
CONNEXION ÉLECTRIQUE :
 Cet appareil doit être raccordé à la terre.
 Cet appareil a été conçu pour une connexion à un courant électrique de 220-240 V, 50-60
Hz.
 Le câble principal suit le code couleurs suivant :
- Vert/jaune → Terre
- Bleu → Neutre
- Marron → Phase
 Les fils vert et jaune doivent être connectés à la borne marquée de la lettre E ou du
symbole de terre.

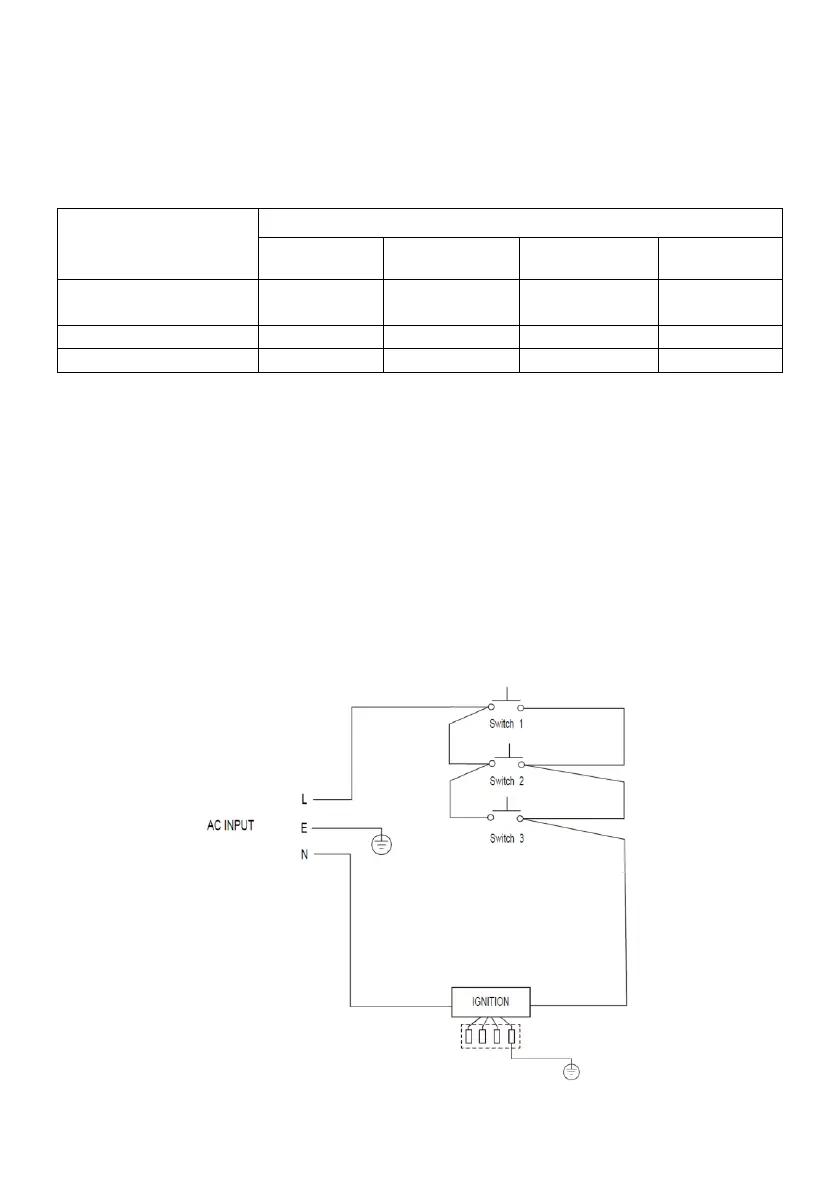

SCHÉMA ÉLECTRIQUE
