Taurus CG3HN/B - Conexión Eléctrica; Esquema Eléctrico

 Por ley los aparatos de gas deben ser instalados por personal cualificado de acuerdo con la
edición actual de “Gas Safety Installation and Use Regulations” (Normativas de seguridad
de instalación y uso de gas)
 Por su interés y seguridad debe asegurarse del cumplimiento de la ley.
ESPECIFICACIÓN DE GAS
TIPO DE GAS Y
PRESIÓN
ENTRADA DE CALOR Y TAMAÑO DEL ORIFICIO (MM)
Quemador
Wok
Quemador
rápido
Semi-rápido
Auxiliar -
rápido
3,3kW
(241g/h)
/
1,75 kW
(127 g/h)
1,0 kW
(73 g/h)
G30 29 mbar
0,93
/
0,66
0,50
G20 20 mbar
1,28
/
1,00
0,78
CONEXIÓN ELÉCTRICA:
 Este aparato debe estar conectado a tierra.
 Este aparato ha sido diseñado para conectarse a una corriente eléctrica de 220-240 V, 50-
60 Hz.
 El cable principal está coloreado de acuerdo con el siguiente código:
- Verde /amarillo → Tierra
- Azul→ Neutro
- Marrón→ Fase
 El cable de color verde y amarillo se debe conectar al terminal marcado con la letra E o con
el símbolo de tierra.

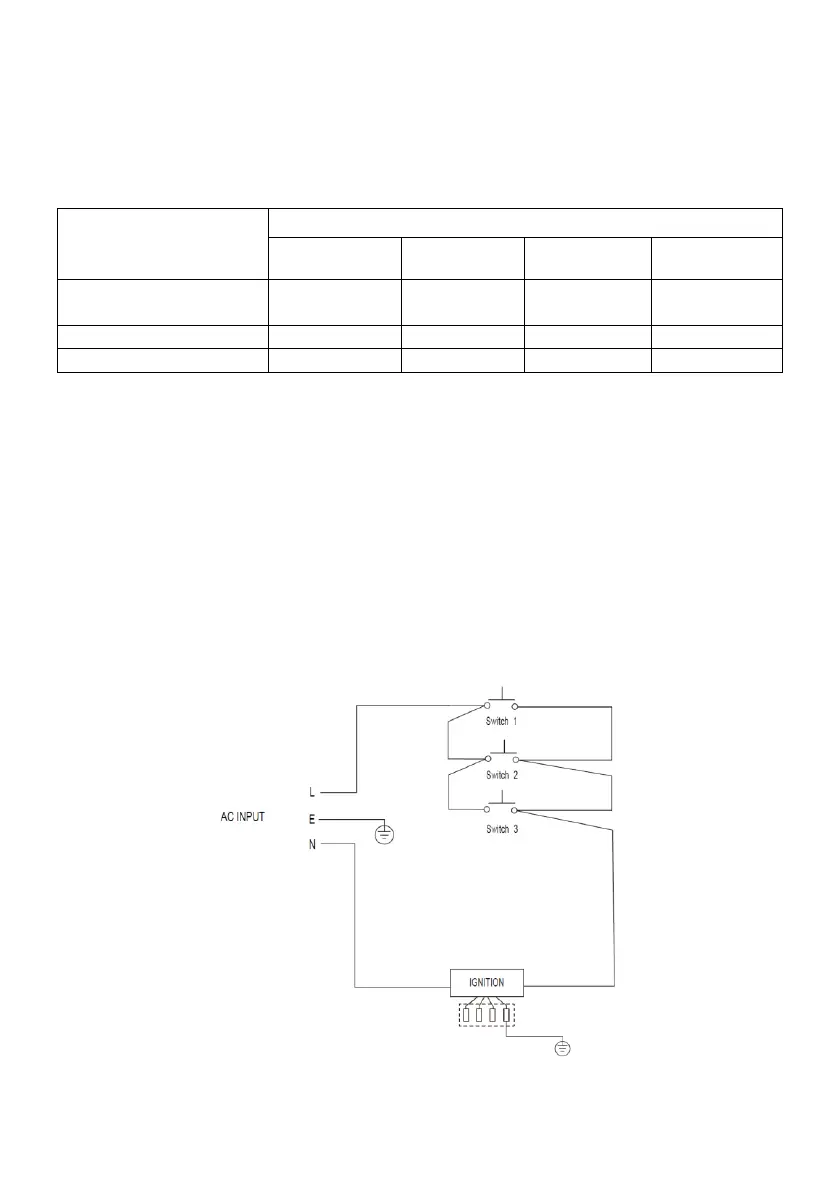

ESQUEMA ELÉCTRICO
 Si el cable de alimentación está dañado debe ser sustituido por el fabricante, el servicio de
asistencia técnico o personal cualificado.
