 По закон газовите уреди следва да бъдат монтирани от квалифициарани лица, в
съответствие с действащото издание на “Gas Safety Installation and Use Regulations”
(„Правила за безопасност при монтаж и употреба на газови уреди“)
 За Вашата безопасност и във Ваш интерес е да спазвате стриктно закона.
СПЕЦИФИКАЦИИ НА ГАЗТА
ВИД ГАЗ И НАЛЯГАНЕ
ВХОД НА ТОПЛИНАТА И РАЗМЕР НА ОТВОРА (В MM)
Горелка
„Wok“
Бърза горелка
Полубърза
горелка
Помощна -
бърза
3,3kW
(241g/h)
/
1,75 kW
(127 g/h)
1,0 kW
(73 g/h)
G30 29 mbar
0,93
/
0,66
0,50
G20 20 mbar
1,28
/
1,00
0,78
ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ
 Уредът следва да бъде заземен.
 Уредът е програмиран единствено да бъде свързан към електронапрежение от 220-
240 V, 50-60 Hz.
 Главният кабел е оцветен в съответствие със следния код:
- Зелен/жълт → заземяване
- Синl→ Нула
- Кафяв → Фаза
 Зеленият и жълтият кабел следва да се свърже към терминала, означен с буквата„ Е“
или със символа за заземяване.

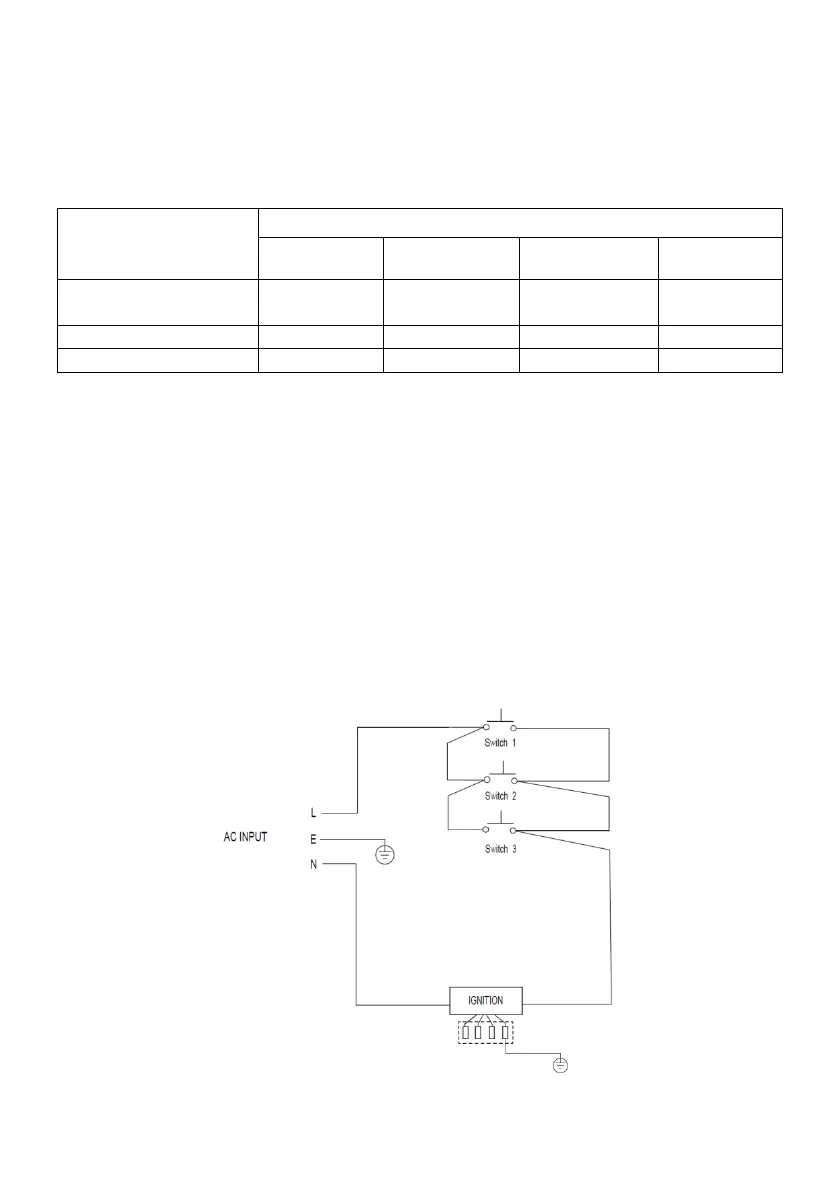

ЕЛЕКТРИЧЕСКА СХЕМА
 Ако захранващият кабел е повреден, той следва да бъде подменен от производителя,
от техническата служба или от квалифицирано лице.
