25
¡Comencemos!
Instrucciones de instalación y montaje
Nota: La unidad debe colocarse sobre una base sólida, plana y nivelada. Aplique únicamente
sobre superficies lisas y planas. Tenga cuidado al rodar sobre la alfombra y tome medidas para
proteger los pisos al rodar sobre la madera. No intente rodarlo sobre objetos.

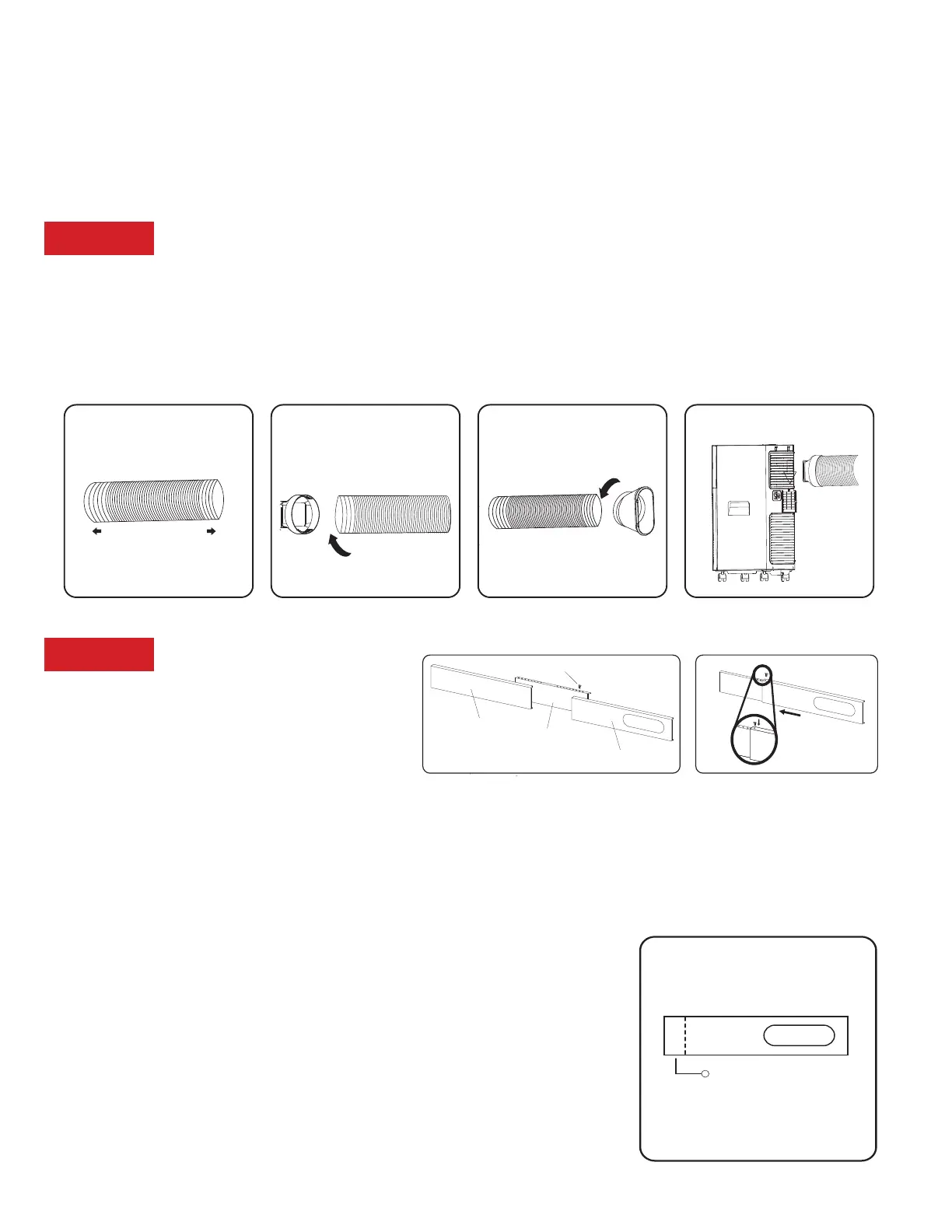

Paso 1: Montaje y conexión de la manguera de escape
• Extienda ambos lados de la manguera (Fig. 1a)
• Atornillar la entrada de la manguera (Fig. 1b)
• Atornillar la salida de la manguera (Fig. 1c)
• Fije la manguera de escape deslizando la entrada de la manguera desde arriba hacia abajo en
la rejilla de salida de aire. (Fig. 1d)
1a. 1b. 1c. 1d.
Paso 2: Instalación del
kit de deslizamiento de
ventanas
Piezas necesarias:
A. Panel (x2)
B. Panel con agujero
C. Tornillo o pasador de plástico
Montaje
1. Deslice el panel A en el panel B y ajústelo al ancho de la ventana (utilice C si es necesario).
Al dimensionar la anchura de la ventana, asegúrese de
que el conjunto de la ventana no tenga espacios al tomar
las medidas. Si es necesario, corte el Panel B a su tamaño.
Corte en el lado opuesto al agujero.
2. Bloquee el tornillo en los orificios que correspondan con el
ancho que su ventana requiere para asegurarse de que no
haya huecos en el conjunto del kit de la ventana después
de la instalación.
A
A
B
B
C
C
1a. 1b. 1c. 1d.
Ventana
vertical
Deslizador de
ventana
Deslizador de
ventana
Ventana
horizontal
Corte en el lado
opuesto del agujero
A
A
B
A
B
C
C
1a. 1b. 1c. 1d.
Vertical
window
Horizontal
window
