C’est parti !
Remarque : Votre appareil doit être placé sur une fondation solide, plate et de niveau. Ne
roulez que sur des surfaces lisses et plates. Soyez prudent lorsque vous roulez sur une
moquette et prenez des mesures pour protéger les sols lorsque vous roulez sur du bois.
N’essayez pas de renverser des objets.

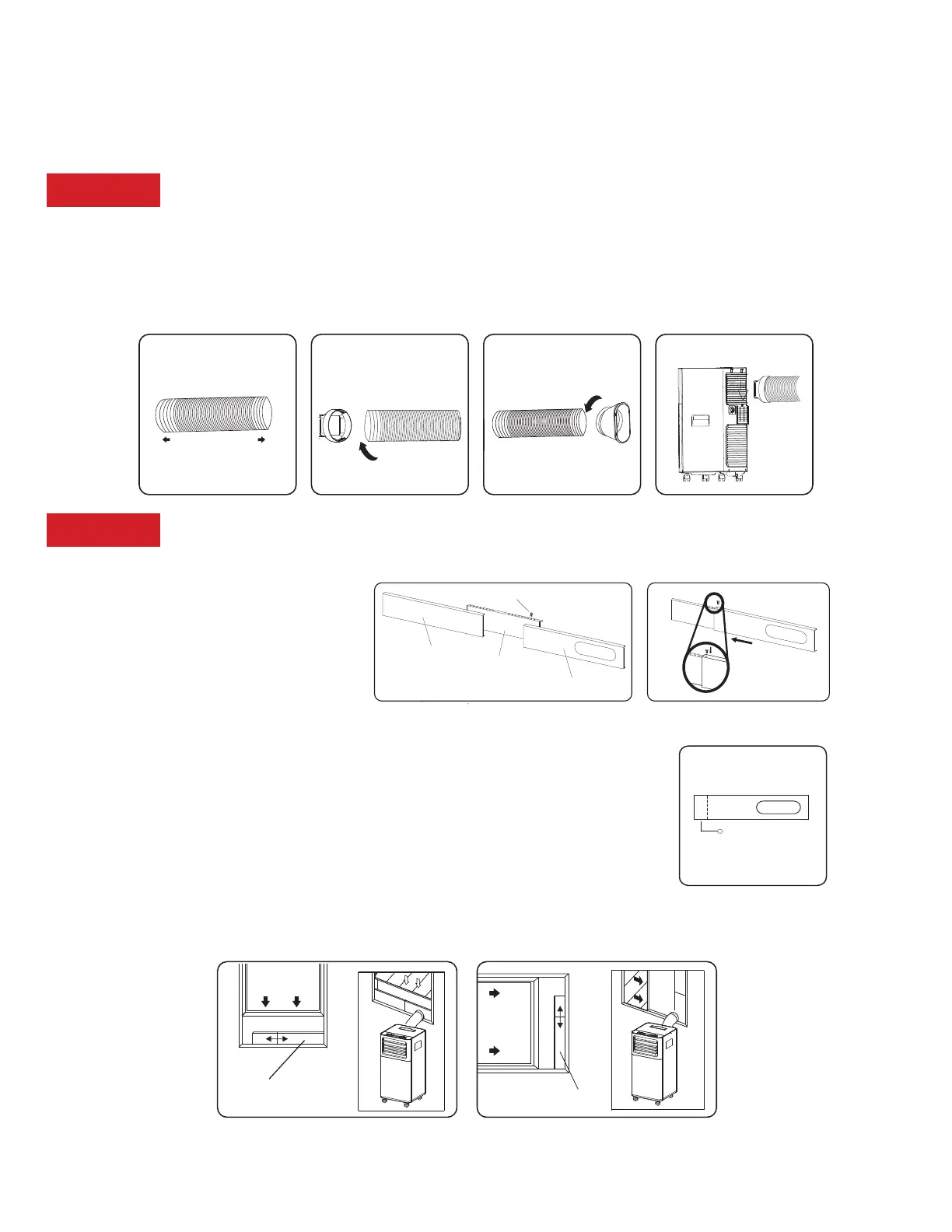

Étape 1: assembler et fixer le tuyau d’évacuation
• Étendez les deux extrémités du tuyau (Fig. 1a)
• Vissez l’entrée du tuyau (Fig. 1b)
• Vissez la sortie du tuyau (Fig. 1c)
• Fixez le tuyau d’évacuation en faisant glisser la entrée du tuyau du haut vers le bas dans la
grille de sortie d’air. (Fig. 1d)
1a. 1b. 1c. 1d.
Étape 1: installer l’ensemble de glissières de fenêtre
Pièces requises :
A. Panneau (x2)
B. Panneau avec trou
C. Vis ou tige plastique
Assemblage
1. Glissez le panneau A dans le panneau B et ajustez-le à la largeur
de la fenêtre (utile A si es necesario). En mesurant la largeur de la
fenêtre, assurez-vous que l’assemblage de fenêtre est exempt de
tout espace lors de la prise de mesures. Si nécessaire, coupez le
panneauB à la taille voulue. Coupez sur le côté opposé au trou.
2. Bloquee los tornillos en los orificios que correspondan con el
ancho que requiere la ventana para asegurarse de que no haya
huecos.
3. Utilisez le scellant en mousse isolante pour combler les espaces.
A
A
B
B
C
C
1a. 1b. 1c. 1d.
Fenêtre
verticale
Fenêtre
horizontale
Coupez au côté
opposé du trou
Glissière de fenêtre
Glissière de fenêtre
4. Fixez la sortie du tuyau à l’ensemble de glissières de fenêtre.
A
A
B
B
C
C
1a. 1b. 1c. 1d.
Fenêtre
verticale
Fenêtre
horizontale
Coupez au côté
opposé du trou
Glissière de fenêtre
Glissière de fenêtre
A
A
B
A
B
C
C
1a. 1b. 1c. 1d.
Vertical
window
Horizontal
window
