Istruzioni per l’installazione / Installation instructions
Rev. 3.1 - 29.04.09 - IT (originali) / EN (Translations from original instructions)
Open Drive - Mod. 03A ÷ 460A
S.p.A.

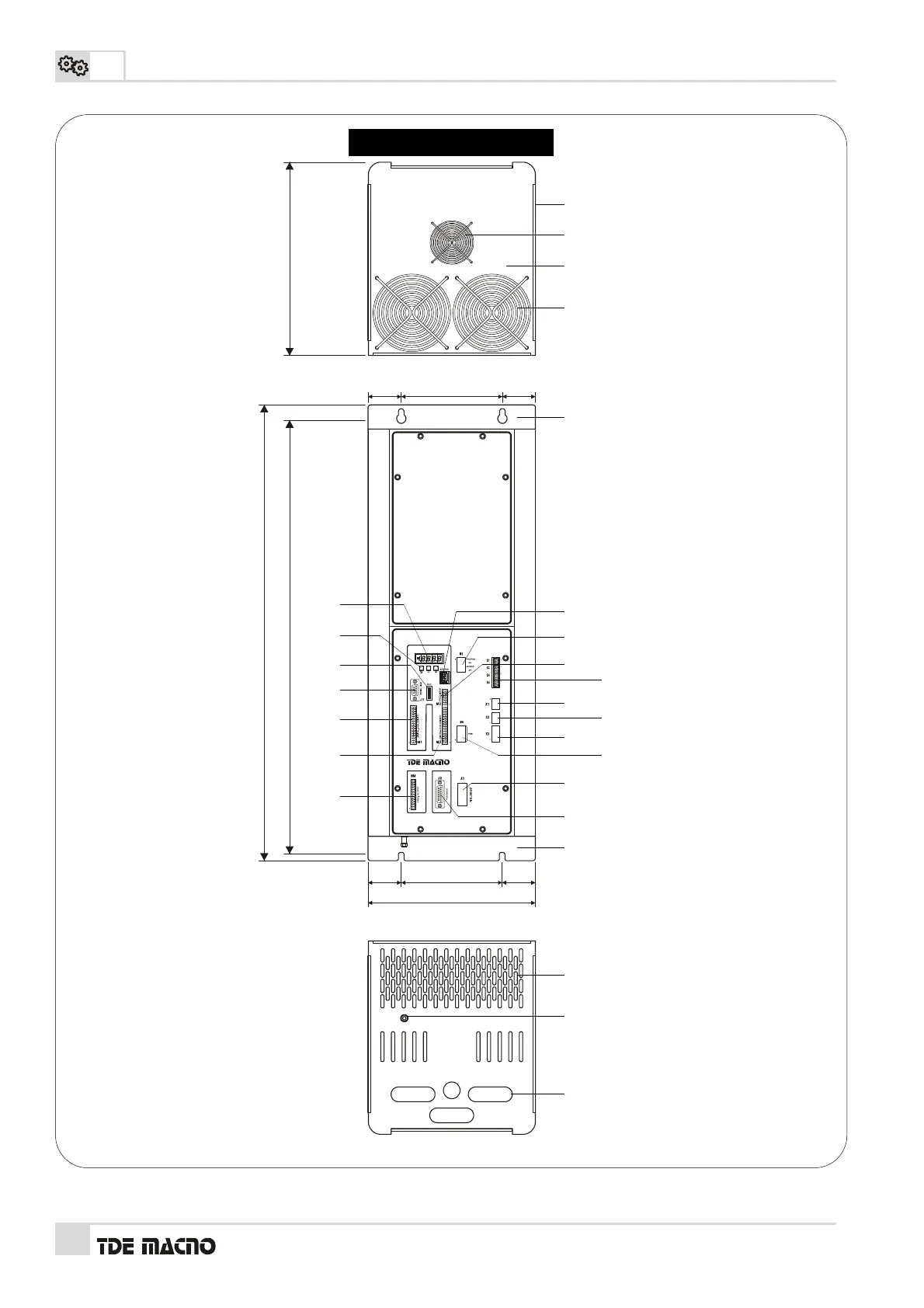

FIG. 3E (Denominazione dei componenti - Dimensioni / Component names - Sizes)
DESCRIZIONE TECNICA / TECHNICAL DESCRIPTION
3
Mod. 70A - 90A - 110A - 150A
VISTA DAL BASSO / BOTTOM VIEW
VISTA DALL’ALTO / TOP VIEW
VISTA ANTERIORE / FRONT VIEW
5
8
7
13
15
17
22
21
10
16
19
18
20
23
12
4
24
26
1
3
6
B
A
C
2
=
=
251 mm
150 mm
=
=
150 mm
9
14
25
11
