Istruzioni per l’installazione / Installation instructions
Rev. 3.1 - 29.04.09 - IT (originali) / EN (Translations from original instructions)
Open Drive - Mod. 03A ÷ 460A
S.p.A.
In caso di guasto simultaneo a 2 IGBT di potenza, sui
motori brushless a magneti permanenti, è possibile un
movimento del rotore fino a 180° elettrici (pari a 180
gradi meccanici / “N. coppie polari del motore”).
Togliendo il +24VDR l’azionamento Open Drive va in
allarme. È quindi necessario effettuare un “Reset”
prima dell’accensione.
5.2.8- CONNESSIONE CON BUS IN
COMUNE
Gli azionamenti OPD prevedono la possibilità di
essere alimentati attraverso un bus comune, in
alternativa alla rete trifase, mediante un opportuno
alimentatore CC o un ponte a diodi (v. FIG. 9).
I vantaggi che possono derivare da questa configura-
zione sono lo scambio di energia tra gli azionamenti
connessi e l'aumento della capacità del banco
condensatori disponibile.

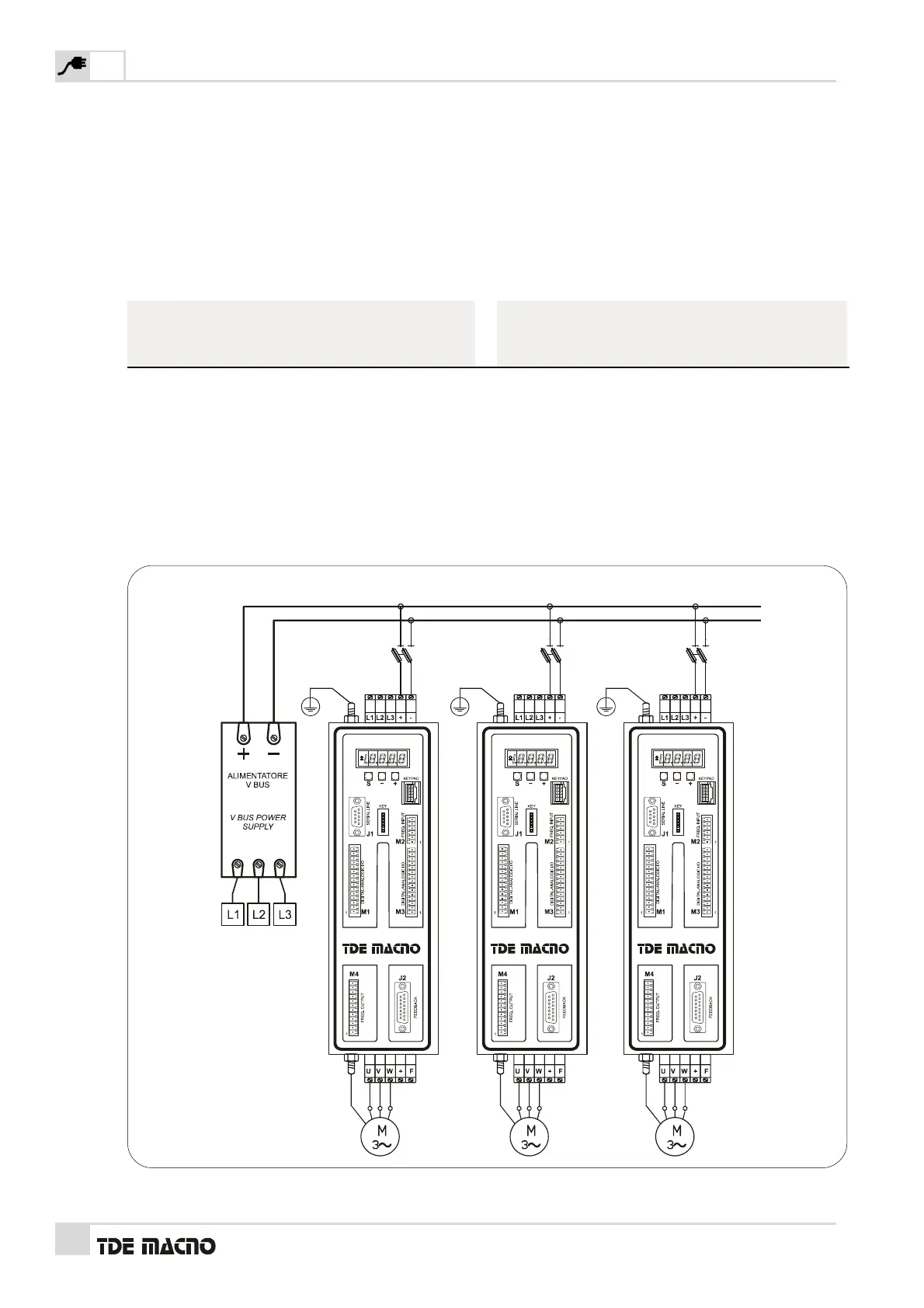

FIG. 9
(Connessione con BUS in comune / Connection via shared BUS)
In case of simultaneous failure of two power IGBTs, on
a permanent-magnet brushless motor, the rotor can
rotate up to 180° electrical degrees (equal to 180
mechanical degrees / “N. of pole pairs of the motor”).
When +24VDR is cut off, the Open Drive goes into
alarm mode and you will need to perform a “Reset”
before starting it.
5.2.8- CONNECTION VIA SHARED
BUS
OPD drives can be powered by a common bus,
instead of 3-phase supply mains, by means of a
suitable DC supply unit or diode bridge (s. FIG. 9).
The advantages that may stem from this configuration
are the energy exchange between connected drives
and the increased capacity of the capacitor bank.
VBUS
INSTALLAZIONE / INSTALLATION
5
