27
Open Drive - Mod. 03A ÷ 460A
Istruzioni per l’installazione / Installation instructions
Rev. 3.1 - 29.04.09 - IT (originali) / EN (Translations from original instructions)
S.p.A.
TAD. 3D (Dati tecnici / Technical data)
DESCRIZIONE TECNICA / TECHNICAL DESCRIPTION
3
Mod. OPEN DRIVE 150A 175A 220A 250A 310A 370A 460A
Modulazione / Modulation Space Vector PWM
Frequenza PWM / PWM Frequency
3÷16kHz (default = 5kHz da mod. 175A ÷ 370A / 5kHz from mod. 175A ÷ 370A)
(default = 4kHz solo per mod. 150A / 4kHz only for mod. 150A)
(default = 3kHz solo per mod. 460A / 3kHz only for mod. 460A)
Segnali di riferimento / Reference Signals
Fino a N.3 riferimenti analogici programmabili (risoluzione 14 bit)
Up to Nr.3 programmable analog references (14 bit resolution)
1 ingressi in frequenza (A / A - B / B) o FREQ. E UP/DOWN
1 frequency inputs (A / A - B / B) or FREQ. AND UP/DOWN
N.1 riferimento di velocità ±10 V (risoluzione 16 bit) (3)
Nr. 1 speed reference ±10 V (16 bit resolution) (3)
Temperatura di lavoro (4)
Working Temperature (4)
°C 0 ÷ 40
Temperatura di stoccaggio
Storage Temperature
°C -10 ÷ +60
Altitudine (5) / Altitude (5) m 1000
Vibrazioni / Vibrations g 0,2
Umidità / Humidity % <90% - condensa non ammessa / condensation not permitted
Grado di protezione / Protection Degree IP 00
(1) La connessione C56 stabilisce il tipo di sovraccarico.
(2) Corrente nominale per uso continuativo a 3kHz PWM. Nella FIG.5 è riportato l’andamento del declassamento automatico in funzione della
frequenza di PWM (P101).
(3) Riferimento analogico di velocità a 16 bit disponibile solo con le schede di retroazione: Encoder Sinusoidale e Endat (CS6337.1), Resolver con
RDC19224 (CS6334).
(4) Temperatura ambiente ammessa fino a 45 °C. in questo caso declassare la corrente a 88% In.
(5) Per altitudine superiore ai 1000 m SLM declassare la corrente dell’1% ogni 100 m.
(1) Connection C56 determines the type of overload.
(2) Rated current for continuous duty at 3kHz PWM. FIG.5 shows the automatic derating pattern as a function of PWM frequency (P101) and AC
supply (P87).
(3) 16 bit analog speed reference available only with feedback cards: Sinusoidal Encoder and Endat (CS6337.1), Resolver with RDC19224
(CS6334).
(4) Allowable ambient temperature up to 45 °C. In this case, derate current to 88% In.
(5) At altitudes above 1000 m above sea level, derate current by 1% each 100 m.

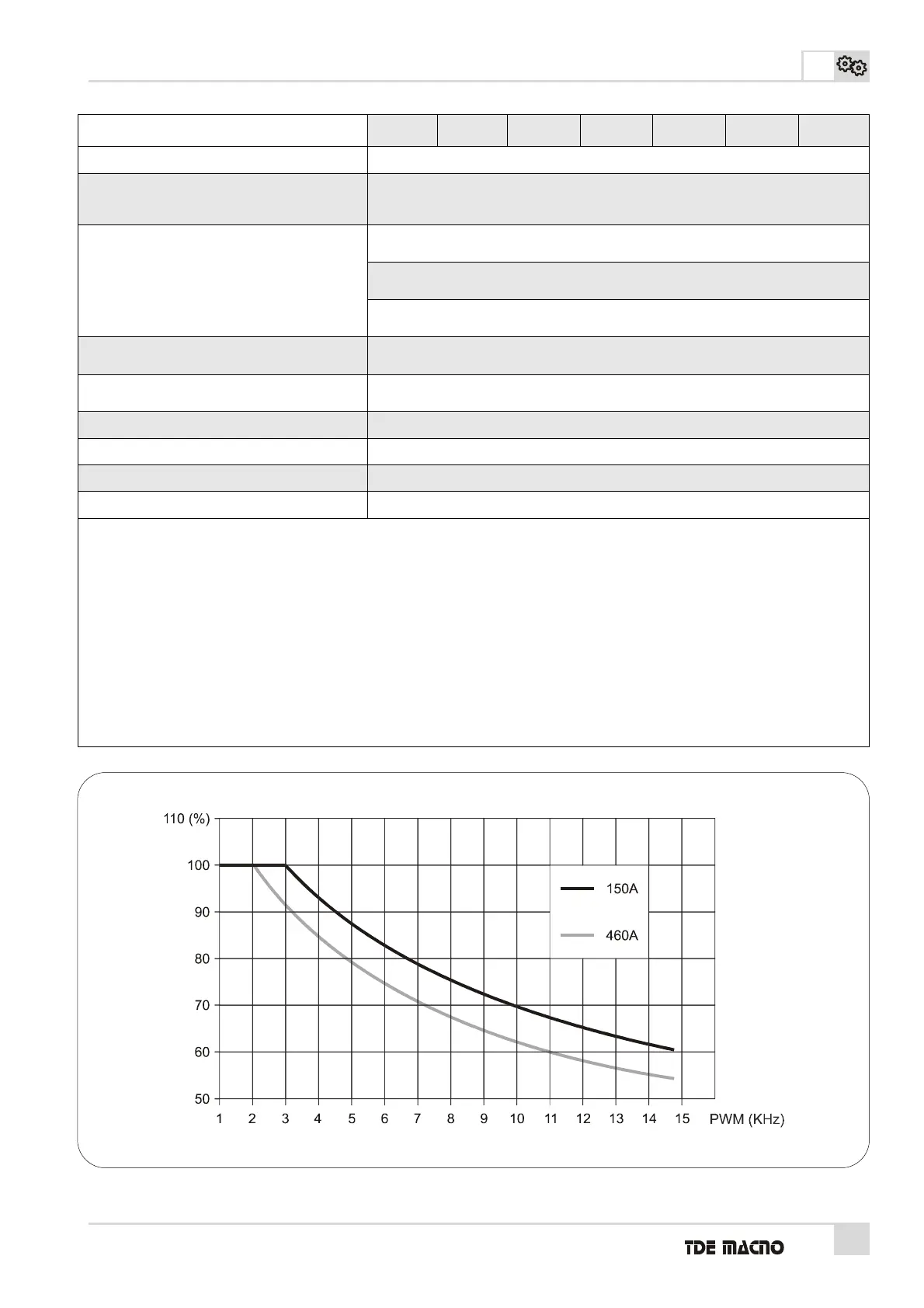

FIG. 5 (Declassamento convertitore per mod. da 150A ÷ 460A / Converter derating for mod. 150A ÷ 460A)
