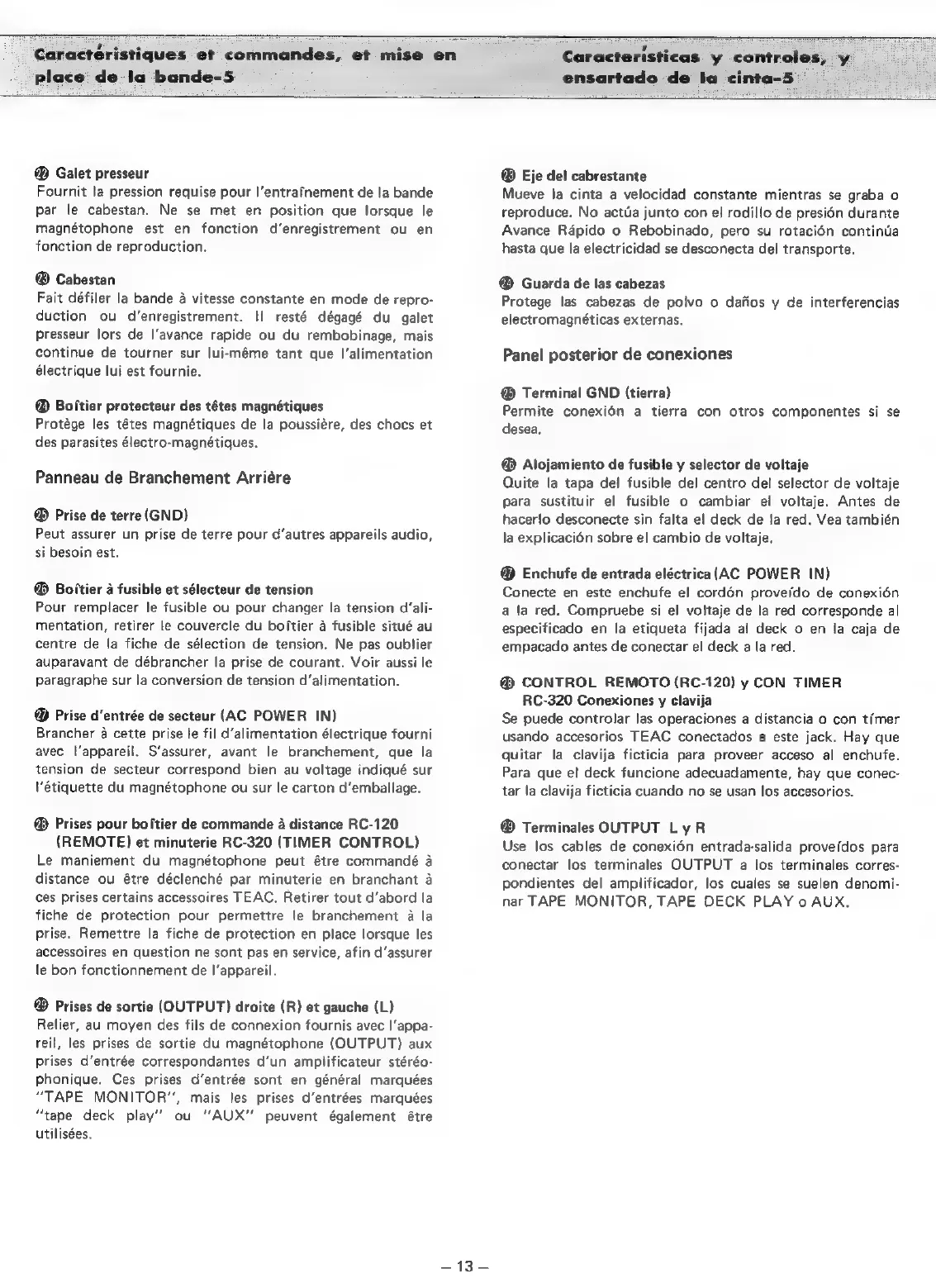

Teac A-2300SX - Page 13

Caractéristiques et commandes, et mise en
place de Ila bande-5
Caracteristicas y ‘controles, iy
ensartado de la cinta-5
@ Galet presseur
Fournit la pression requise pour I’entrafnement de la bande
par le cabestan. Ne se met en position que lorsque le
magnétophone est en fonction d’enregistrement ou en
fonction de reproduction.
® Cabestan
Fait défiler la bande a vitesse constante en mode de repro-
duction ou d’enregistrement. II resté dégagé du galet
presseur lors de l’avance rapide ou du rembobinage, mais
continue de tourner sur lui-méme tant que l’alimentation
électrique lui est fournie.
® Boitier protecteur des tétes magnétiques
Protége les tétes magnétiques de la poussiére, des chocs et
des parasites électro-magnétiques.
Panneau de Branchement Arriére
@® Prise de terre (GND)
Peut assurer un prise de terre pour d’autres appareils audio,
si besoin est.
@ Boitier a fusible et sélecteur de tension
Pour remplacer le fusible ou pour changer la tension d’ali-
mentation, retirer le couvercle du boitier a fusible situé au
centre de la fiche de sélection de tension. Ne pas oublier
auparavant de débrancher la prise de courant. Voir aussi le
paragraphe sur la conversion de tension d’alimentation.
@ Prise d’entrée de secteur (AC POWER IN)
Brancher 4 cette prise le fil d’alimentation électrique fourni
avec l'appareil. S’assurer, avant le branchement, que la
tension de secteur correspond bien au voltage indiqué sur
létiquette du magnétophone ou sur le carton d’emballage.
@® Prises pour boftier de commande a distance RC-120
(REMOTE) et minuterie RC-320 (TIMER CONTROL)
Le maniement du magnétophone peut étre commandé a
distance ou étre déclenché par minuterie en branchant a
ces prises certains accessoires TEAC. Retirer tout d’abord la
fiche de protection pour permettre le branchement 4 la
prise. Remettre la fiche de protection en place lorsque les
accessoires en question ne sont pas en service, afin d’assurer
le bon fonctionnement de I‘appareil.
® Prises de sortie (OUTPUT) droite (R) et gauche (L)
Relier, au moyen des fils de connexion fournis avec |’appa-
reil, les prises de sortie du magnétophone (OUTPUT) aux
prises d’entrée correspondantes d’un amplificateur stéréo-
phonique. Ces prises d’entrée sont en général marquées
“TAPE MONITOR”, mais les prises d’entrées marquées
“tape deck play’’ ou “AUX’ peuvent également étre
utilisées.
~13—
® Eje del cabrestante
Mueve la cinta a velocidad constante mientras se graba o
reproduce. No actta junto con el rodillo de presién durante
Avance Rapido o Rebobinado, pero su rotacién continua
hasta que la electricidad se desconecta del transporte.
@® Guarda de las cabezas
Protege las cabezas de polvo o dajfios y de interferencias
electromagnéticas externas.
Panel posterior de conexiones
@ Terminal GND (tierra)
Permite conexién a tierra con otros componentes si se
desea.
@ Alojamiento de fusible y selector de voltaje
Quite la tapa del fusible del centro del selector de voltaje
para sustituir el fusible o cambiar el voltaje. Antes de
hacerlo desconecte sin falta el deck de la red. Vea también
la explicacién sobre el cambio de voltaje.
@ Enchufe de entrada eléctrica(AC POWER IN)
Conecte en este enchufe el cordén proveido de conexién
a la red. Compruebe si el voltaje de la red corresponde al
especificado en la etiqueta fijada al deck o en la caja de
empacado antes de conectar el deck a la red.
@ CONTROL REMOTO (RC-120) y CON TIMER
RC-320 Conexiones y clavija
Se puede controlar las operaciones a distancia o con timer
usando accesorios TEAC conectados a este jack. Hay que
quitar la clavija ficticia para proveer acceso al enchufe.
Para que el deck funcione adecuadamente, hay que conec-
tar la clavija ficticia cuando no se usan los accesorios.
® Terminales OUTPUT Ly R
Use los cables de conexi6n entrada-salida proveidos para
conectar los terminales OUTPUT a los terminales corres-
pondientes del amplificador, los cuales se suelen denomi-
nar TAPE MONITOR, TAPE DECK PLAY 0 AUX.
