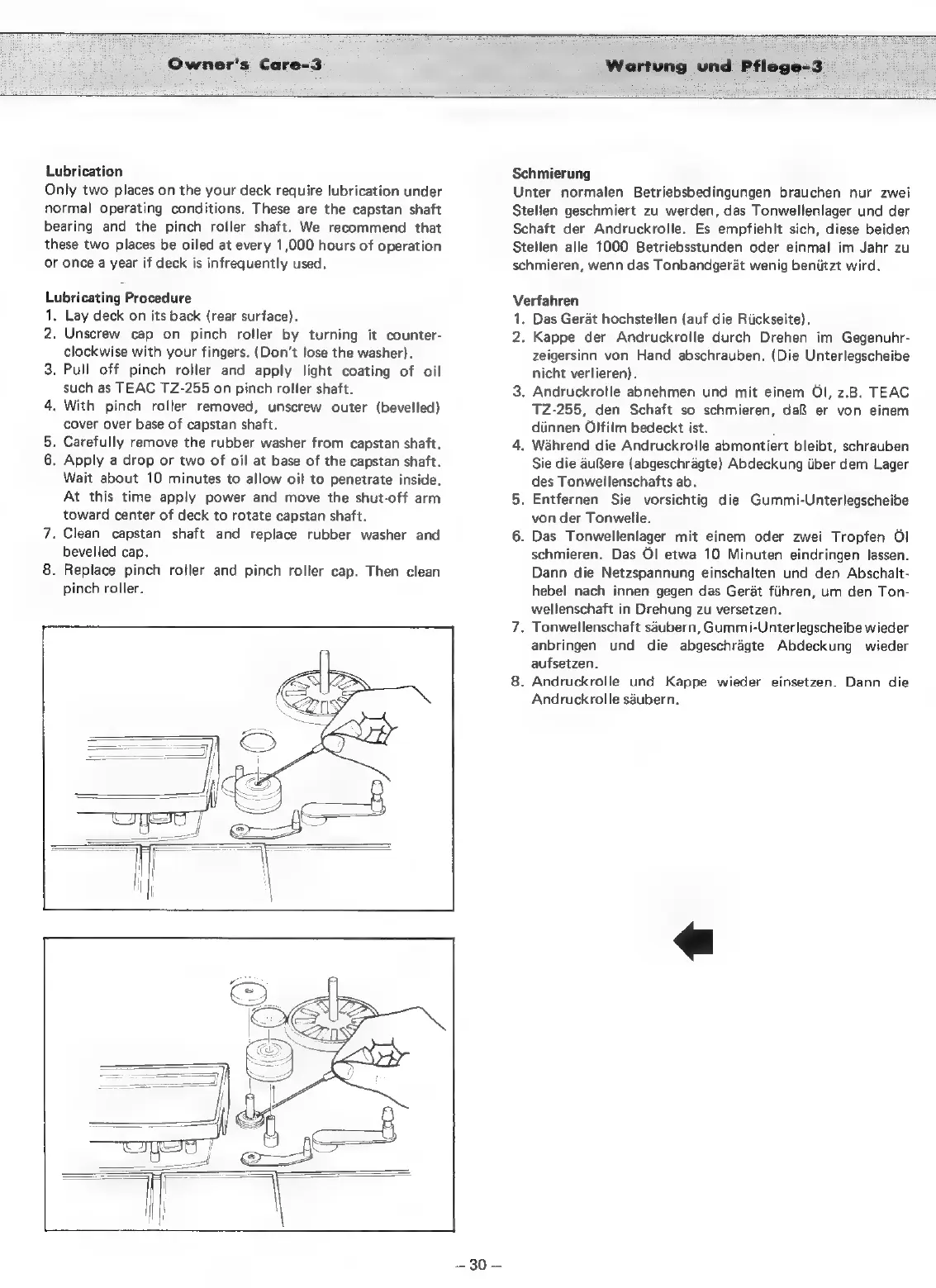

Lubrication
Only two places on the your deck require lubrication under
normal operating conditions. These are the capstan shaft
bearing and the pinch roller shaft. We recommend that
these two places be oiled at every 1,000 hours of operation
or once a year if deck is infrequently used.
Lubricating Procedure
1. Lay deck on its back (rear surface).
2. Unscrew cap on pinch roller by turning it counter-
clockwise with your fingers. (Don’t lose the washer).
3. Pull off pinch roller and apply light coating of oil
such as TEAC TZ-255 on pinch roller shaft.
4. With pinch roller removed, unscrew outer (bevelled)
cover over base of capstan shaft.
5. Carefully remove the rubber washer from capstan shaft.
6. Apply a drop or two of oil at base of the capstan shaft.
Wait about 10 minutes to allow oil to penetrate inside.
At this time apply power and move the shut-off arm
toward center of deck to rotate capstan shaft.
7. Clean capstan shaft and replace rubber washer and
bevelled cap.
8. Replace pinch roller and pinch roller cap. Then clean
pinch roller.
Schmierung
Unter normalen Betriebsbedingungen brauchen nur zwei
Stellen geschmiert zu werden, das Tonwellenlager und der
Schaft der Andruckrolle. Es empfiehlt sich, diese beiden
Stellen alle 1000 Betriebsstunden oder einmal im Jahr zu
schmieren, wenn das Tonbandgerat wenig beniitzt wird.
Verfahren
1. Das Gerat hochstellen (auf die Riickseite).
2. Kappe der Andruckrolle durch Drehen im Gegenuhr-
zeigersinn von Hand abschrauben. (Die Unterlegscheibe
nicht verlieren).
3. Andruckrolle abnehmen und mit einem Ol, z.B. TEAC
TZ-255, den Schaft so schmieren, daf§ er von einem
diinnen Olfilm bedeckt ist.
4. Wahrend die Andruckrolle abmontiert bleibt, schrauben
Sie die auRere (abgeschragte) Abdeckung tiber dem Lager
des Tonwellenschafts ab.
5. Entfernen Sie vorsichtig die Gummi-Unterlegscheibe
von der Tonwelle.
6. Das Tonwellenlager mit einem oder zwei Tropfen Ol
schmieren. Das O| etwa 10 Minuten eindringen lassen.
Dann die Netzspannung einschalten und den Abschalt-
hebel nach innen gegen das Gerat fiihren, um den Ton-
wellenschaft in Drehung zu versetzen.
7. Tonwellenschaft saubern, Gummi-Unterlegscheibe wieder
anbringen und die abgeschragte Abdeckung wieder
aufsetzen.
8. Andruckrolle und Kappe wieder einsetzen. Dann die
Andruckrolle séubern.
