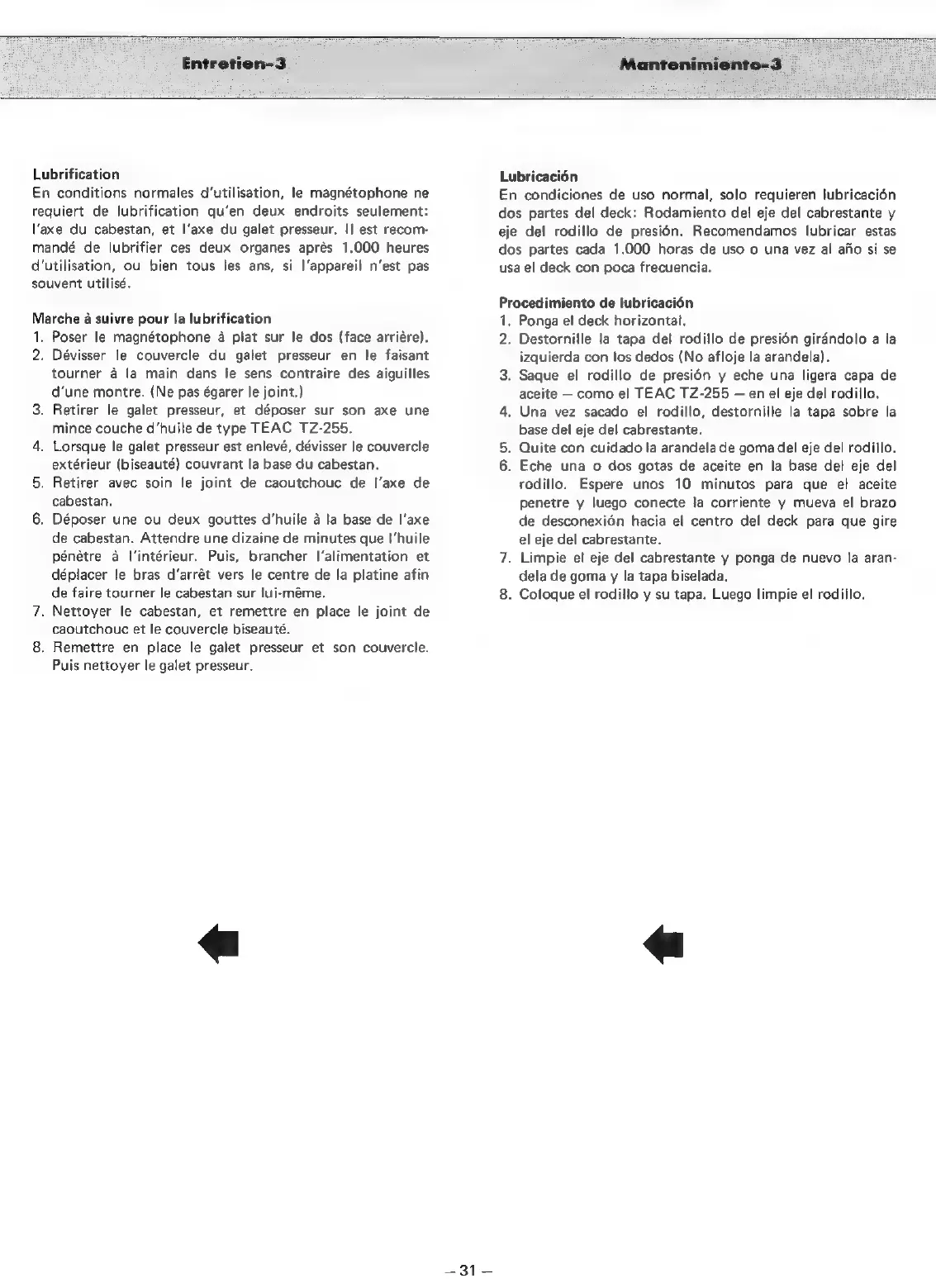

Teac A-2300SX - Page 31

Entretien-3
Mantenimiento-3 _
Lubrification
En conditions normales d'utilisation, le magnétophone ne
requiert de lubrification qu’en deux endroits seulement:
l’‘axe du cabestan, et I’axe du galet presseur. || est recom-
mandé de lubrifier ces deux organes aprés 1.000 heures
d'utilisation, ou bien tous les ans, si |’appareil n’est pas
souvent utilisé.
Marche a suivre pour la lubrification
1. Poser le magnétophone 4 plat sur le dos (face arriére).
2. Dévisser le couvercle du galet presseur en le faisant
tourner a la main dans le sens contraire des aiguilles
d’une montre. (Ne pas égarer le joint.)
3. Retirer le galet presseur, et déposer sur son axe une
mince couche d’huile de type TEAC TZ-255.
4. Lorsque le galet presseur est enlevé, dévisser le couvercle
extérieur (biseauté) couvrant la base du cabestan.
5. Retirer avec soin le joint de caoutchouc de l|’axe de
cabestan.
6. Déposer une ou deux gouttes d’huile a la base de I’axe
de cabestan. Attendre une dizaine de minutes que I’huile
pénétre a l’intérieur. Puis, brancher |’alimentation et
déplacer le bras d’arrét vers le centre de la platine afin
de faire tourner le cabestan sur lui-méme.
7. Nettoyer le cabestan, et remettre en place le joint de
caoutchouc et le couvercle biseauté.
8. Remettre en place le galet presseur et son couvercle.
Puis nettoyer le galet presseur.
31
Lubricacién
En condiciones de uso normal, solo requieren lubricacién
dos partes del deck: Rodamiento del eje del cabrestante y
eje del rodillo de presién. Recomendamos lubricar estas
dos partes cada 1.000 horas de uso o una vez al afio si se
usa el deck con poca frecuencia.
Procedimiento de lubricacién
1. Ponga el deck horizontal.
2. Destornille la tapa del rodillo de presién girdndolo a la
izquierda con los dedos (No afloje la arandela).
3. Saque el rodillo de presién y eche una ligera capa de
aceite — como el TEAC TZ-255 — en el eje del rodillo.
4. Una vez sacado el rodillo, destornille la tapa sobre la
base del eje del cabrestante.
5. Quite con cuidado la arandelade goma del eje del rodillo.
6. Eche una o dos gotas de aceite en la base del eje del
rodillo. Espere unos 10 minutos para que el aceite
penetre y luego conecte la corriente y mueva el brazo
de desconexi6n hacia el centro del deck para que gire
el eje del cabrestante.
7. Limpie el eje del cabrestante y ponga de nuevo la aran-
dela de goma y la tapa biselada.
8. Coloque el rodillo y su tapa. Luego limpie el rodillo.
