FRANÇAIS

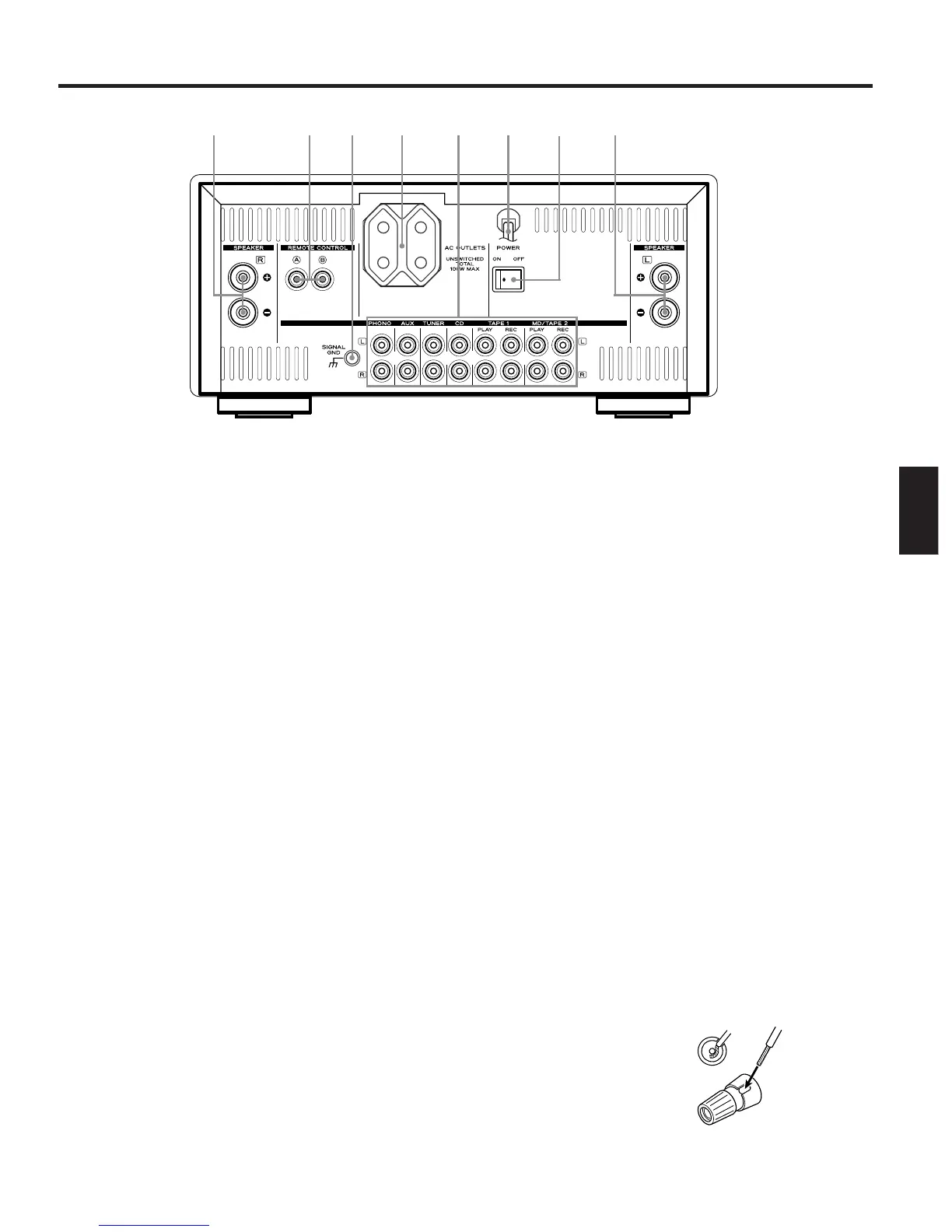

Description du panneau arrière
_
13
_
1Connecteur pour l’enceinte
droite (SPEAKER « R »)
2Connecteur REMOTE CONTROL
(Télécommande)
Ces connecteurs permettent de brancher
les divers éléments de la mini- chaîne
TEAC (T-H500, R-H500, A-H500), de façon à
pouvoir les commander à l’aide de la
télécommande (RC-613 fournie avec
l’amplificateur A-H500) ou des signaux de
commande de la chaîne.
3Connecteur SIGNAL GND
Branchez la prise de terre de la platine-
disques sur ce connecteur .
4Connecteurs UNSWITCHED /
« AC OUTLETS »
Branchez le cordon d’alimentation des
différents appareils (lecteur de CD,
magnétophone, etc.) sur ces connecteurs
AC OUTLETS.
5Connecteurs des signaux audio:
O Connecteurs PLAY/REC
(lecture/enregistrement) / MD/TAPE
2 (MD/PLATINE CASSETTE 2)
Ces connecteurs permettent de
raccorder le Lecteur de MD ou une
seconde platine cassettes.
Reliez les connecteurs de sortie (LINE
OUT) du Lecteur de MD ou de la platine
cassette aux connecteurs de lecture
(PLAY); les connecteurs de sortie (LINE
IN) du Lecteur de MD ou de la platine à
cassette aux connecteurs
d’enregistrement (REC).
O Connecteurs PLAY/REC
(lecture/enregistrement) / TAPE 1
(PLATINE CASSETTE 1)
Reliez les connecteurs de sortie (LINE
OUT) de la platine à cassette (R-H500)
aux connecteurs de lecture (PLAY); les
connecteurs d’entrée (LINE IN) de la
platine cassette aux connecteurs
d’enregistrement (REC).
O Connecteurs d’entrée CD
Branchez les connecteurs de sortie
(LINE OUT) du Lecteur de CD (PD-H500)
sur ces connecteurs.
O Connecteurs d’entrée Syntoniseur
Branchez les connecteurs de sortie
(LINE OUT) du Syntoniseur (T-H500) sur
ces connecteurs.
O Connecteurs d’entrée des sources
annexes (AUX)
Branchez les connecteurs de sortie du
magnétoscope ou des autres sources
annexes.
O Connecteurs d’entrée PHONO
Branchez les connecteurs de sortie de
la platine disque sur ces connecteurs.
ATTENTION:
Veillez à bien raccorder la fiche
blanche aux connecteurs blancs
(connecteurs gauches, marqués L); la
fiche rouge aux connecteurs rouges
(connecteurs droite, marqués R).
6Cordon d’alimentation CA
Branchez le cordon d’alimentation sur une
prise murale CA.
7Interrupteur POWER
(Marche/arrêt)
Positionnez cet interrupteur sur ON
(Marche) pour mettre l’appareil sous
tension (position veille); positionnez le sur
OFF pour éteindre l’appareil.
AVERTISSEMENT: Laissez en permanence
l’interrupteur principal sur ON.
8Connecteurs pour l’enceinte
gauche (SPEAKER « L »)
∑Raccordement des enceintes
Avant d’effectuer les raccordements
OVérifiez l’impédance des enceintes.
Vous pouvez brancher des enceintes
ayant une impédance de 4 à 16 ohms.
Sur l’amplificateur les bornes rouges «
SPEAKER » sont les bornes
≠
(positives), les noires sont les bornes –
(négatives).
OL’extrémité ≠ du câble de l’enceinte est
marquée pour la distinguer de
l’extrémité
–. Branchez l’extrémité
marquée sur la borne rouge
≠, et
l’extrémité non marquée sur la borne
noire.
OAvant de brancher les cordons des
enceintes, préparez-les en dénudant le
fil sur 1 cm maximum. (le dénuder
davantage peut provoquer un court-
circuit.)
∑Branchement des enceintes
(1) Torsadez les fils ensemble pour éviter
qu’ils ne partent dans tous les sens.
(2) Dévisser le bornier en tournant dans le
sens inverse des aiguilles d’une montre.
Il n’est pas possible de le retirer
complètement.
(3) Insérer le fil à fond dans la borne.
Resserrez le bornier en le tournant dans
le sens des aiguilles d’une montre pour
bien bloquer le fil.
(4) Assurez-vous que le fil est bien fixé en
place en tirant légèrement sur le
cordon.
45678123
