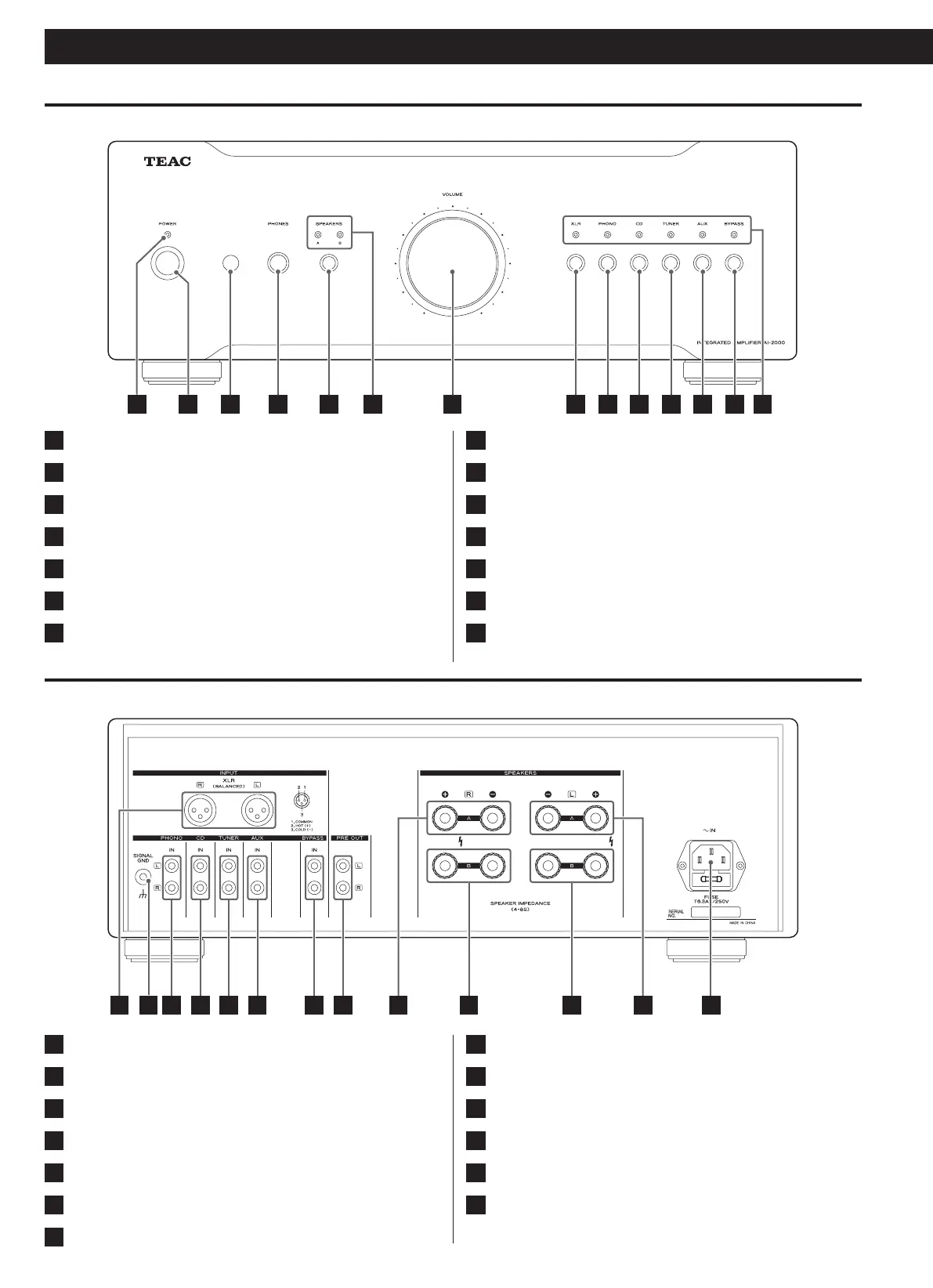

Bedienelemente und Anschlüsse
A
Netzanzeige
B
Netzschalter (POWER)
C
Fernbedienungssensor
D
Kopfhöreranschluss (PHONES)
E
A/B SPEAKERS-Lautsprecherwahltaste
F
A/B SPEAKERS-Anzeige
G
Lautstärkeregler
H
XLR-Direktwahltaste
I
PHONO-Direktwahltaste
J
CD-Direktwahltaste
K
TUNER-Direktwahltaste
L
AUX-Direktwahltaste
M
BYPASS-Direktwahltaste
N
Eingangssignalanzeigen
a
Symmetrische XLR-Eingänge
b
Masseanschluss
c
PHONO-Eingänge
d
CD-Eingänge
e
TUNER-Eingänge
f
AUX-Eingänge
g
BYPASS-Eingänge
h
PRE OUT-Vorverstärkerausgänge
i
Lautsprecheranschlüsse für den rechten Kanal (Gruppe A)
j
Lautsprecheranschlüsse für den rechten Kanal (Gruppe B)
k
Lautsprecheranschlüsse für den linken Kanal (Gruppe A)
l
Lautsprecheranschlüsse für den linken Kanal (Gruppe B)
m
Netzanschluss (mit Sicherung)
24
Frontansicht
C D E G H I J K L MA
B
NF
Rückansicht
b c d e f
g
h ma i
j
lk
