Teac av-h500 - Page 22

LL
RR
Weiß Weiß
Weiß
RotRot
Rot
An Netzsteckdose
Rechts Links
Hintere Lautsprecher
Rechts Links
Vordere Lautsprecher
CASSETTEN DECK (R-H500)
CD-PLAYER (PD-H500)
VERSTÄRKER
(AV-H500)
MD-DECK
Center-
Lautsprecher
TV-Gerät
Videorecorder
Laserdisc-Player
Video-Ausgang
Video-Ausgang
Video-Eingang
Audio-Ausgang
Audio-Ausgang
Audio-Eingang
Line-Ausgang
Line-Ausgang
Line-Eingang
Line-Ausgang
Fernsteuerkabel
Fernsteuerkabel
Fernsteuerkabel
Fernsteuerkabel
Line-Ausgang
Line-Eingang
Audio-Anschlußkabel
TUNER (T-H500)

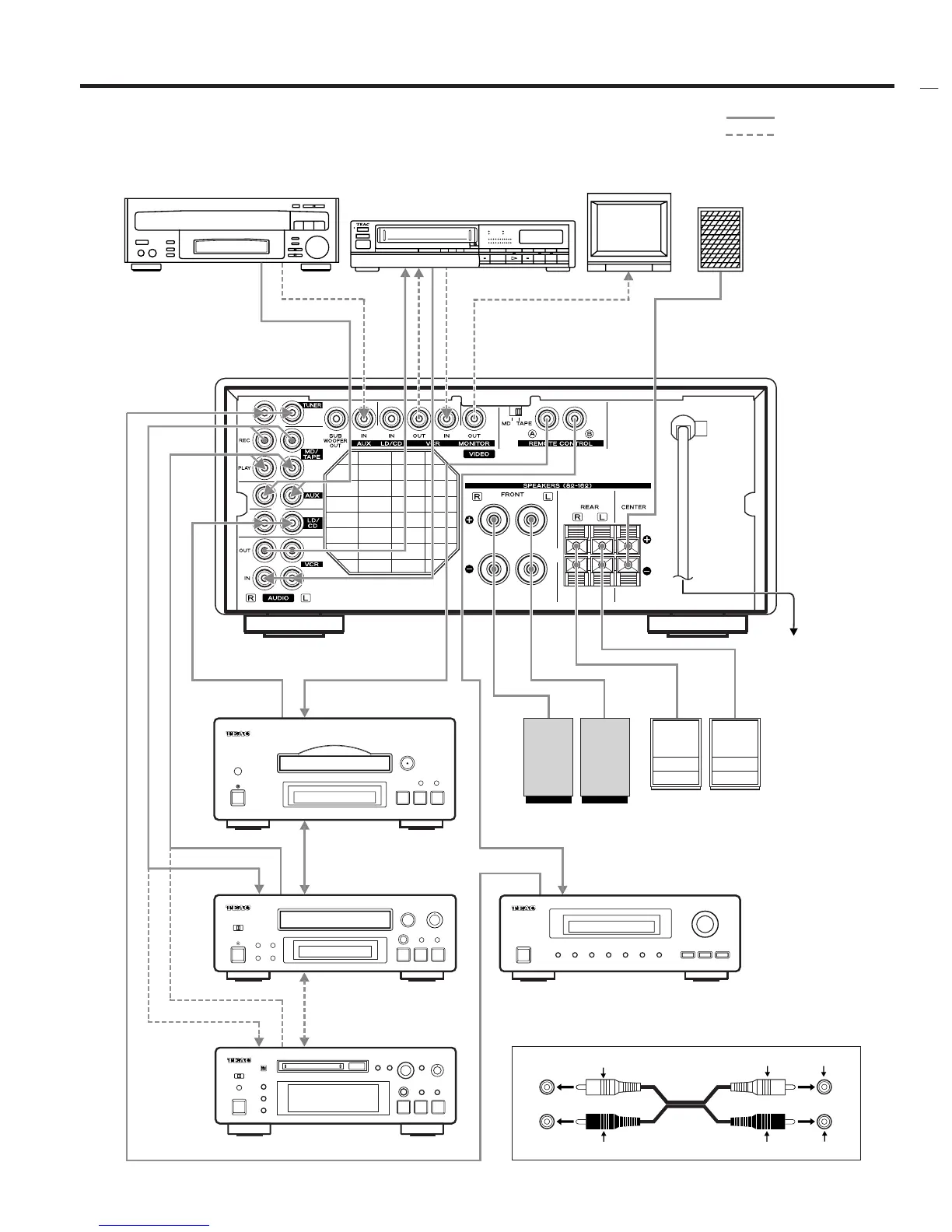

Anschlüsse
– 22 –
VORSICHT: Verbinden Sie das Gerät erst dann mit dem Stromnetz, bzw.
schalten Sie es erst ein, wenn Sie alle erforderlichen Anschlüsse
vorgenommen haben.
: Audiosignal
: Videosignal
