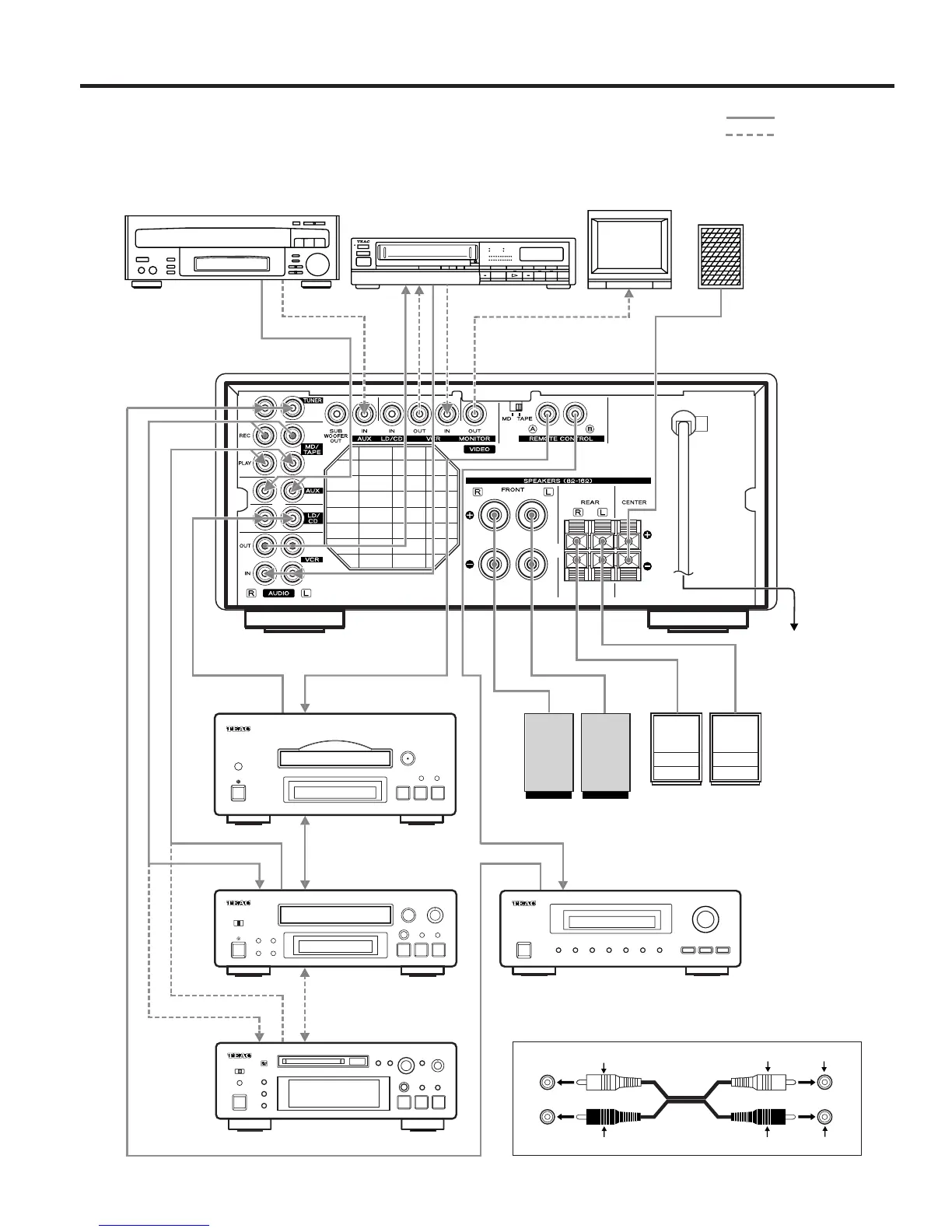

Conexiones
– 40 –
AVISO: No enchufe el cable de corriente de ningún componente en una
toma de alimentación y no lo enchufe hasta que todas las conexiones
hayan sido realizadas.
: Señal de audio
: Señal de video
LL
RR
Blanco Blanco
Blanco
RojoRojo
Rojo
Hacia salida de C.A.
Derecho Izquierdo
Derecho Izquierdo
Altavoces frontales
Altavoces traseros
PLATINA DE CINTA (R-H500)
REPRODUCTOR DE CD
(PD-H500)
AMPLIFICADOR
(AV-H500)
PLATINA MD
Altavoz central
Monitor de TV
VCR
Reproductor de LD
Salida de VIDEO
Salida de VIDEO
Entrada de VIDEO
Salida de AUDIO
Salida de AUDIO
Entrada de AUDIO
Salida de LINEA
Entrada de LINEA
Salida de LINEA
Salida de LINEA
Cordón del mando
a distancia
Cordón del mando
a distancia
Cordón del mando
a distancia
Cordón del mando a distancia
Salida de LINEA
Entrada de LINEA
Cables para conexión de audio
SINTONIZADOR (T-H500)
