Teac CD-1000 - Identification des Parties

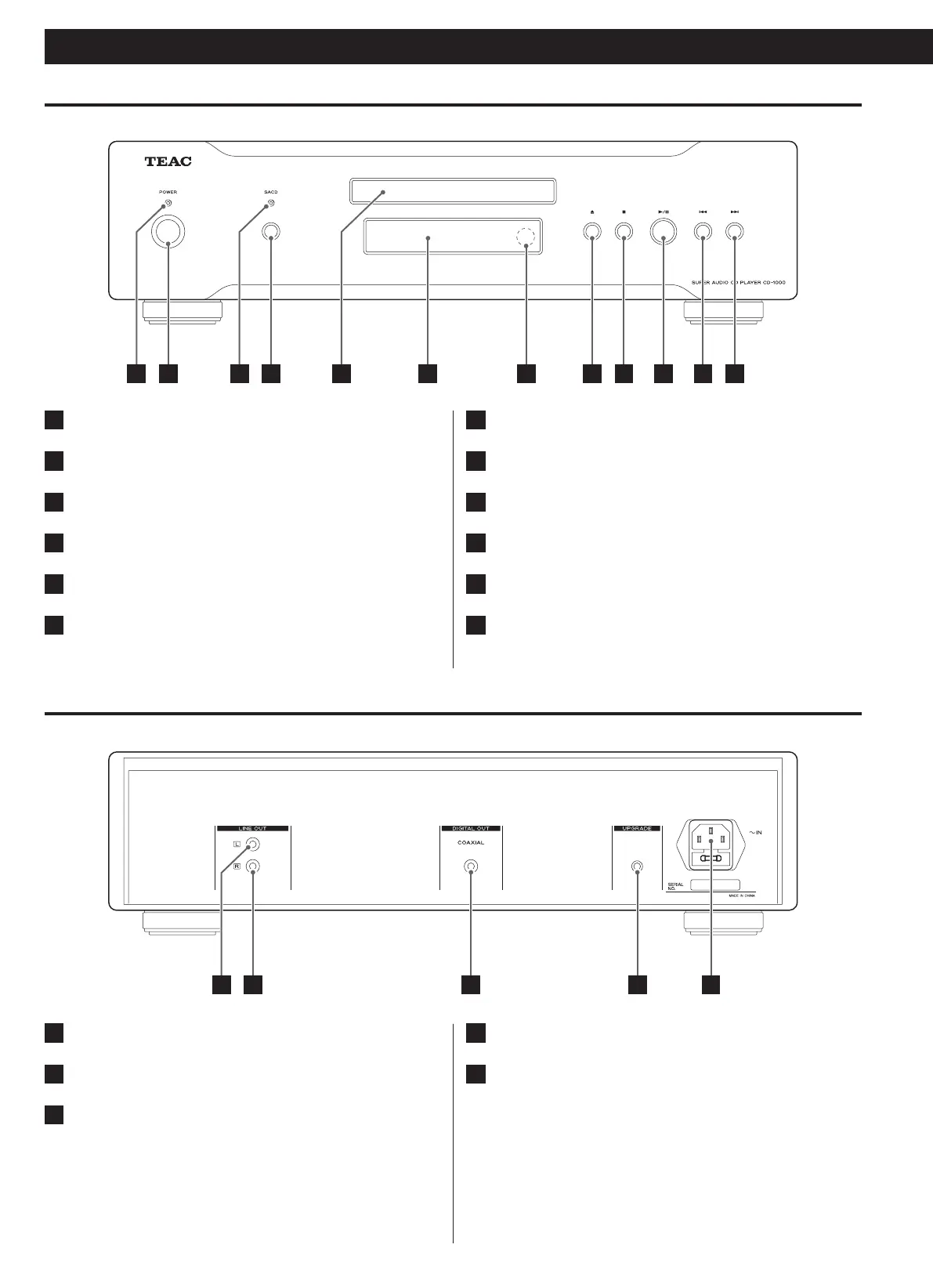

Identification des parties
A
Voyant d'alimentation POWER
B
Interrupteur d'alimentation POWER
C
Voyant SACD
D
Touche SACD
E
Chargeur de disque
F
Fenêtre d'affichage multifonction
G
Récepteur de télécommande
H
Touche Ouvrir/Fermer (-)
I
Touche Stop (H)
J
Touche Lecture/Pause (G/J)
K
Touche de piste précédente (.)
L
Touche de piste suivante (/)
a
Sortie de signal analogique gauche
b
Sortie de signal analogique droit
c
Sortie coaxiale de signal numérique
Aucun signal n'est produit pendant la lecture d'un SACD. o
d
Port de mise à jour
e
Embase d'alimentation secteur (avec fusible)
Face avant
FD
B
G I
H
J K L
A C E
Face arrière
b c d ea
16
