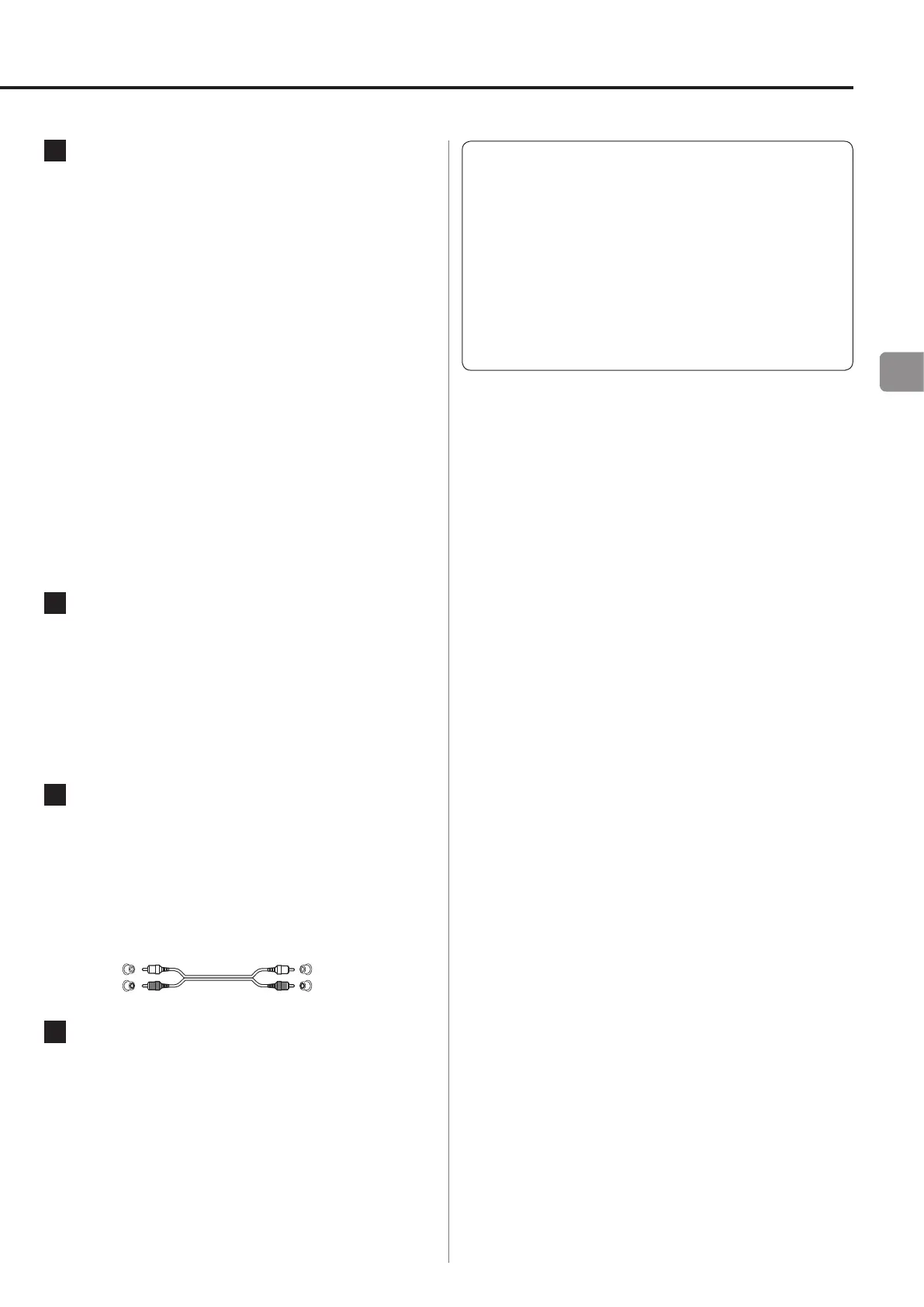

29
ES
V
No encienda la unida hasta que estén
hechas todas las conexiones.
o
Lea atentamente los manuales de los dispositivos
que esté conectando y siga sus instrucciones
cuando haga las conexiones.
o
No agrupe ni mezcle los cables de las conexio-
nes con cables de corriente. Si lo hace puede
originarse ruido.
o
Inserte todos los conectores completamente.
A
Terminales de entrada de audio analógico
(INPUTS)
Son entradas de audio analógico de dos canales cada
una. Conecte aquí pletinas de cassette, reproductores
de CD y otros dispositivos con salidas de audio.
Conecte los terminales "L" (izquierda) de esta unidad
a los terminales "L" de los dispositivos de salida de
audio. Conecte los terminales "R" (derecha) de esta
unidad a los terminales "R" de los dispositivos de
salida de audio.
o
Los terminales XLR de esta unidad están configura-
dos con el pin 2 como "vivo".
Use cables de los disponibles en establecimientos
comerciales para realizar las conexiones.
XLR: Cables XLR balanceados
LINE 1: Cable de audio RCA
LINE 2: Cable de audio RCA
B
Interruptor LEVEL
Determina el nivel del audio que sale por los
terminales de salida de audio analógico (LINE OUT).
FIX: Nivel de salida igual al de entrada.
VARI: Nivel de salida de acuerdo al ajuste del
mando giratorio VOLUME.
OFF: Salida desactivada.
C
Terminales de salida de audio analógico
(LINE OUT)
Es una salida de audio analógico de dos canales.
Conecte estos terminales a un amplificador u otro
dispositivo con entradas de audio.
Use cables de los disponibles en establecimientos
comerciales para realizar las conexiones.
Blanco (L)
Rojo (R)
Blanco (L)
Rojo (R)
D
Entrada de corriente ( ~ IN)
Inserte aquí el cable de corriente incluido. Una vez
terminadas todas las demás conexiones, enchufe el
cable de corriente a la toma de electricidad.
Desenchufe el cable de corriente de la toma de
electricidad si no va a usar la unidad durante un
periodo prolongado de tiempo.
V Use exclusivamente el cable de corriente incluido.
La utilización de un cable diferente puede causar
fuego o descargas eléctricas.
