Nomenclature et fonctions des
parties

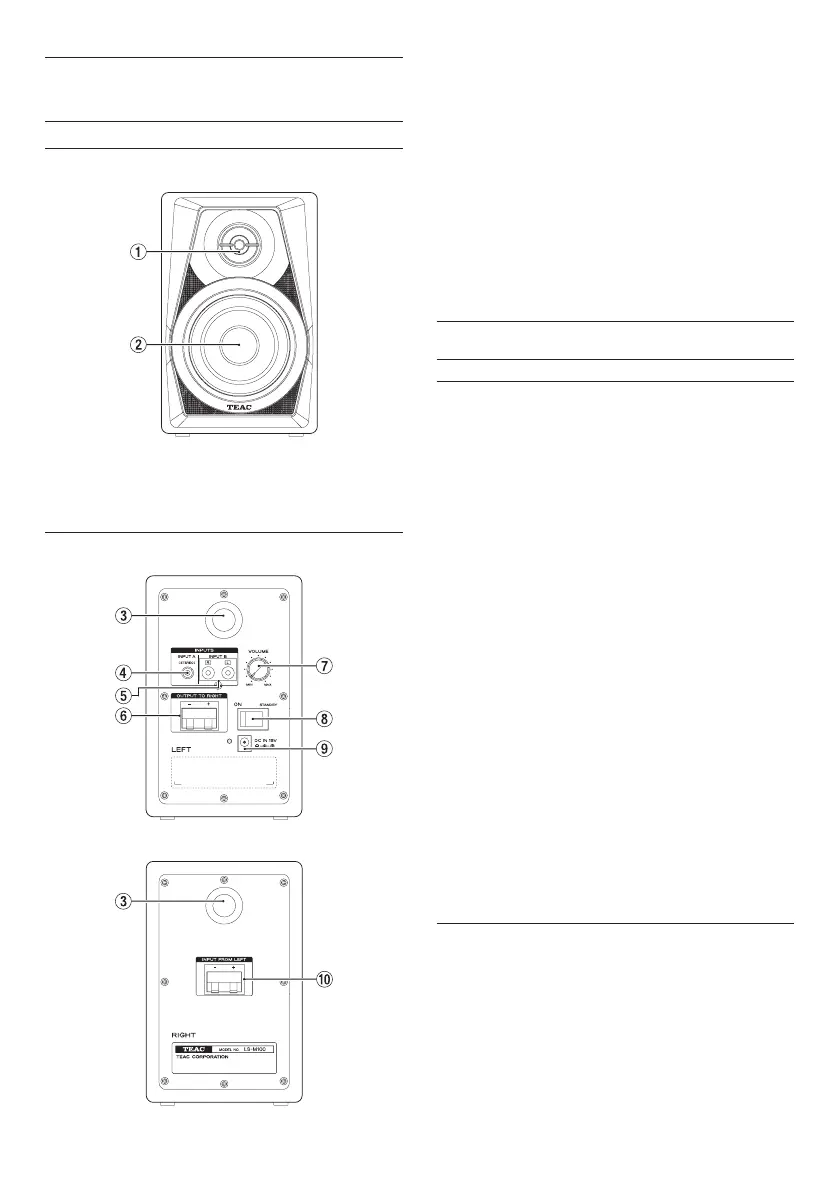

Face avant
Identique sur les unités active et passive
1 Tweeter
2 Woofer
Face arrière
Unité active
Unité passive
3 Évent bass reflex
4 Prise d’entrée mini-jack stéréo
5 Prises d’entrée RCA (cinch)
6
Bornier d’enceinte (sortie vers l’enceinte droite)
Se connecte à l’unité passive.
7 Bouton de volume de sortie
8 Commutateur/voyant STANDBY/ON
9 Connecteur d’alimentation DC IN 15V
0 Bornier d’enceinte (entrée reçue de l’enceinte
gauche)
Se connecte à l’unité active.
Préparation
Précautions avant de faire les
branchements
• Lors du déballage des enceintes, ne les saisissez pas
par leur tweeter ou leur woofer.
• Branchez les câbles de signal et d’alimentation de
sorte que rien ne les percute.
• Avant de mettre sous tension l’amplificateur
intégré, baissez le volume du signal entrant. Mettre
sous tension alors qu’un signal fort est reçu pourrait
endommager l’enceinte.
• Ne l’utilisez pas à fort volume en continu et de
façon prolongée. Cela pourrait endommager votre
audition.
• Utilisez des cordons d’alimentation, des prises de
courant, des câbles et connecteurs de signal audio
non endommagés et exempts de courts-circuits et
autres défauts.
• Réglez l’interrupteur d’alimentation sur STANDBY
avant de brancher le cordon d’alimentation.
• N’envoyez pas à l’unité d’autres signaux que des
signaux audio.
• Avant de connecter un signal audio à cette unité,
vérifiez que le niveau d’entrée est réduit et que
l’interrupteur d’alimentation de l’amplificateur de
puissance intégré est réglé sur OFF.
• Utilisez toujours la bonne polarité.
Branchements
1. Réglez l’interrupteur POWER sur STANDBY.
2. Connectez l’adaptateur secteur fourni (PS-P1524E) à
l’enceinte, puis à la prise de courant.
3. Utilisez un câble de connexion du commerce pour
relier la ou les prises d’entrée de l’unité active à la
source de son.
4. Utilisez le câble d’enceinte fourni pour relier le bor-
nier de sortie de l’unité active au bornier d’entrée de
l’unité passive.
