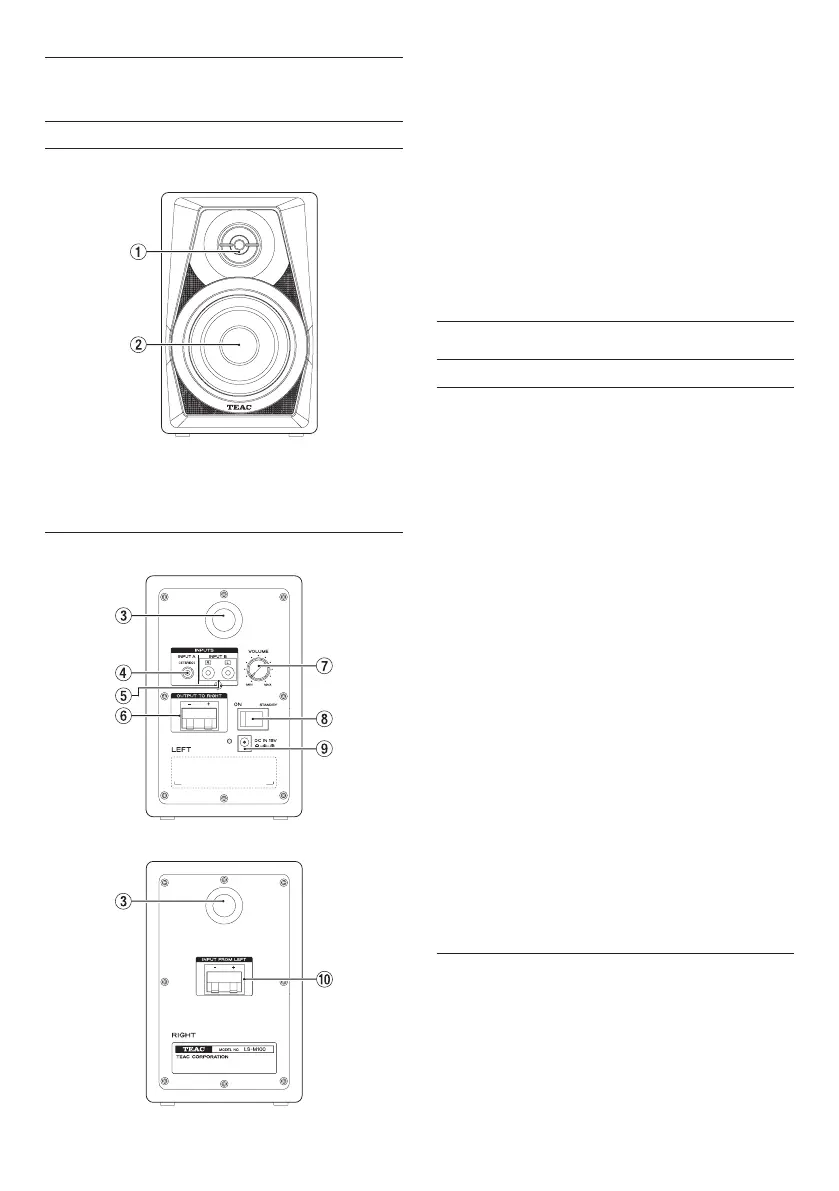

Die Bedienelemente und ihre
Funktionen
Vorderseite
Identisch bei aktivem und passivem Lautsprecher
1 Hochtöner
2 Tieftöner
Rückseite
Linker, aktiver Lautsprecher
Rechter, passiver Lautsprecher
3 Bassreflexöffnung
4 Eingangsbuchse (Stereo-Miniklinke)
5 Eingangsbuchsen (Cinch)
6 Anschlussklemmen (OUTPUT TO RIGHT)
Für den Anschluss des rechten, passiven Lautsprechers.
7 Lautstärkeregler (VOLUME)
8 Ein/Aus-Schalter (ON/STANDBY)
9 Anschluss für Wechselstromadapter
(DC IN 15V)
0 Anschlussklemmen (INPUT FROM LEFT)
Für den Anschluss des linken, aktiven Lautsprechers.
Vorbereitende Schritte
Vorsichtsmaßnahmen für den Betrieb
• Wenn Sie die Lautsprecher auspacken, fassen Sie sie
nicht an den Hoch- oder Tieftönern an.
• Verlegen Sie Signal- und Netzkabel so, dass sich
nichts darin verfangen kann.
• Drehen Sie die Lautstärke herunter, bevor Sie den aktiven
Lautsprecher einschalten. Wenn Sie ihn Einschalten,
während ein Eingangssignal mit hohem Pegel anliegt,
können die Lautsprecher beschädigt werden.
• Nutzen Sie die Lautsprecher nicht über längere Zeit
mit hoher Lautstärke. Hohe Schallpegel können
schon nach kurzer Zeit Ihr Gehör schädigen.
• Verwenden Sie nur Stromkabel, Steckdosen,
Audio- Signalkabel und Anschlüsse, die unbeschädigt
und frei von Kurzschlüssen und anderen Defekten sind.
• Stellen Sie zuerst den Ein/Aus-Schalter auf der
Rückseite auf STANDBY, und schließen Sie erst dann
das Kabel des Wechselstromadapters an.
• Leiten Sie ausschließlich Audiosignale mit Line-Pegel
an die Eingangsbuchsen des Lautsprechers. Niemals
Verstärkerausgänge mit den Eingangsbuchsen verbinden.
• Bevor Sie ein Audiosignal mit dem Lautsprecher
verbinden, drehen Sie die Lautstärke an Ihrer
Audioquelle herunter, und schalten Sie den
Lautsprecher aus (STANDBY).
• Achten Sie immer auf die richtige Polarität der
Audiokabel.
Kabelverbindungen herstellen
1. Stellen Sie den Ein/Aus-Schalter auf STANDBY.
2. Nutzen Sie das mitgelieferte Lautsprecherkabel für die
Verbindung des aktiven mit dem passiven Lautsprecher
(OUTPUT TO RIGHT – INPUT FROM LEFT). Verbinden
Sie Plus mit Plus und Minus mit Minus.
3. Nutzen Sie ein im Handel erhältliches Anschluss-
kabel, um die Audioquelle mit den Eingangs-
buchsen des aktiven Lautsprechers zu verbinden.
