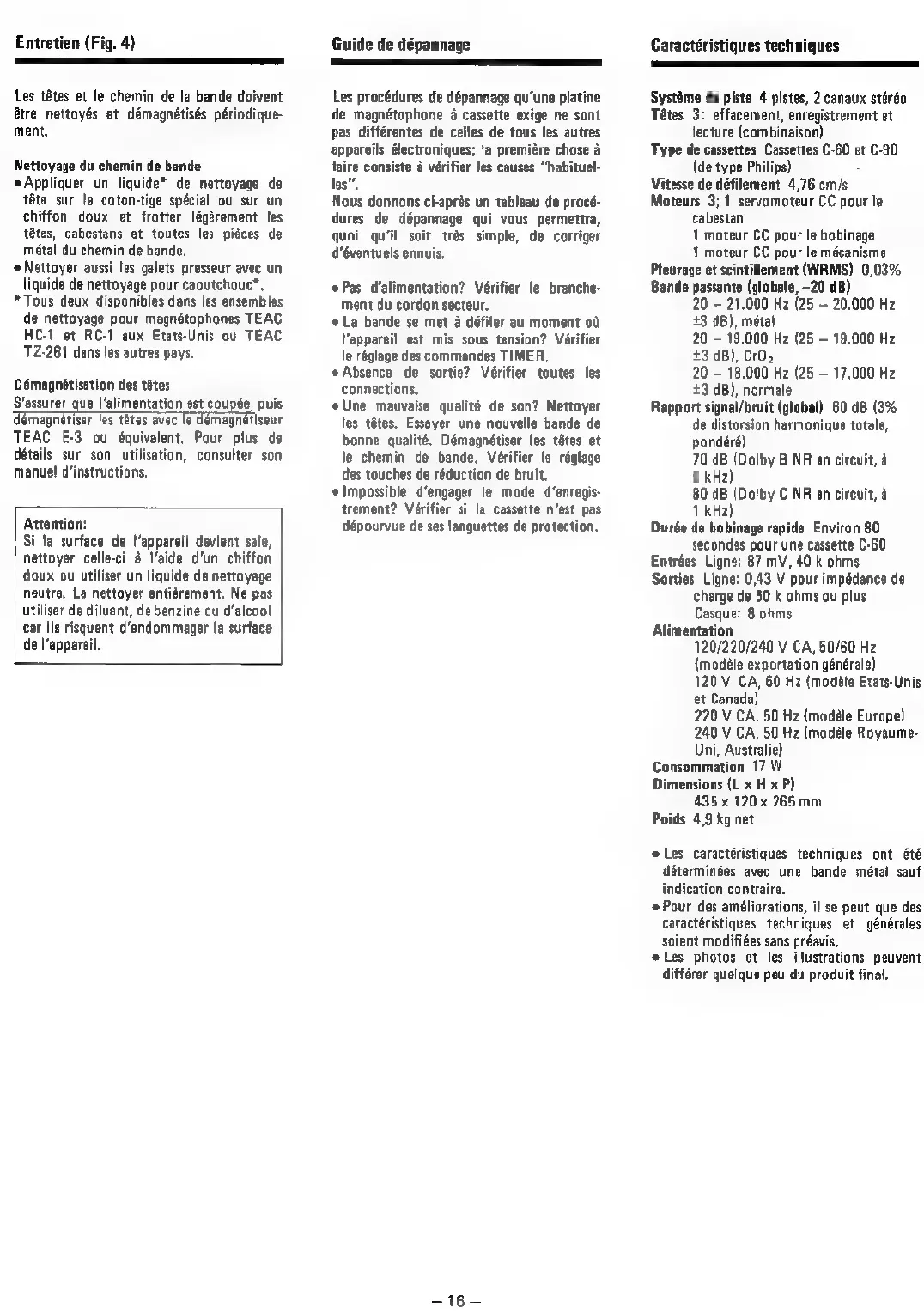

Teac V-770 - Page 16

Entretien (Fig. 4)
ee
Les tétes et le chemin de la bande doivent
@tre nettoyés et démagnétisés périodique-
ment.
Nettoyage du chemin de bande
eAppliquer un liquide* de nettoyage de
téte sur le coton-tige spécial ou sur un
chiffon doux et frotter légérement les
tétes, cabestans et toutes les piéces de
métal du chemin de bande.
e Nettoyer aussi les galets presseur avec un
liquide de nettoyage pour caoutchouc*.
*Tous deux disponibles dans les ensembles
de nettoyage pour magnétophones TEAC
HC-1 et RC-1 aux Etats-Unis ou TEAC
TZ-261 dans les autres pays.
Démagnétisation des tétes
S‘assurer que l'alimentation est coupée, puis
démagnétiser les tétes avec le demagnétiseur
TEAC E-3 ou équivalent, Pour plus de
détails sur son utilisation, consulter son
manuel d'instructions.
Attention:
Si la surface de l‘appareil devient sale,
nettoyer celle-ci 4 l'aide d’un chiffon
doux ou utiliser un liquide de nettoyage
neutre, La nettoyer entiérement. Ne pas
utiliser de diluant, de benzine ou d’alcool
car ils risquent d’endommager la surface
de |‘appareil..
Guide de dépannage
Les procédures de dépannage qu'une platine
de magnétophone 4 cassette exige ne sont
pas différentes de celles de tous les autres
appareils électroniques; la premiére chose a
faire consiste 4 vérifier les causes “*habituel-
les”.
Nous donnons ci-aprés un tableau de procé-
dures de dépannage qui vous permettra,
quoi qu’il soit trés simple, de corriger
d’éventuels ennuis.
ePas d’alimentation? Vérifier le branche-
ment du cordon secteur.
«La bande se met 4 défiler au moment of
\appareil est mis sous tension? Vérifier
le réglage des commandes TIMER.
«Absence de sortie? Vérifier toutes les
connections,
Une mauvaise qualité de son? Nettoyer
les tétes. Essayer une nouvelle bande de
bonne qualité. Démagnétiser les tétes et
le chemin de bande. Vérifier le réglage
des touches de réduction de bruit.
Impossible d’engager le mode d’enregis-
trement? Vérifier si la cassette n’est pas
dépourvue de ses languettes de protection.
-~16—
Caractéristiques techniques
a
Systéme de piste 4 pistes, 2 canaux stéréo
Tétes 3: effacement, enregistrement et
lecture (combinaison)
Type de cassettes Cassettes C-60 et C-90
(de type Philips) %
Vitesse de défilement 4,76 cm/s
Moteurs 3; 1 servomoteur CC pour le
cabestan
1 moteur CC pour le bobinage
1 moteur CC pour le mécanisme
Pleurage et scintillement (WRMS) 0,03%
Bande passante (globale, -20 dB)
20 — 21.000 Hz (25 — 20.000 Hz
43 dB), métal
20 — 19.000 Hz (25 — 19.000 Hz
+3 dB), CrO,
20 — 18.000 Hz (25 — 17.000 Hz
+3 dB), normale
Rapport signal/bruit (global) 60 dB (3%
de distorsion harmonique totale,
pondéré)
70 dB (Dolby B NR en circuit, a
5 kHz)
80 dB (Dolby C NR en circuit, 4
1 kHz)
Durée de bobinage rapide Environ 80
secondes pour une cassette C-60
Entrées Ligne: 87 mV, 40 k ohms
Sorties Ligne: 0,43 V pour impédance de
charge de 50 k ohms ou plus
Casque: 8 ohms
Alimentation
120/220/240 V CA, 50/60 Hz
(modéle exportation générale)
120 V CA, 60 Hz (modéle Etats-Unis
et Canada)
220 V CA, 50 Hz (modéle Europe)
240 V CA, 50 Hz (modéle Royaume-
Uni, Australie)
Consommation 17 W
Dimensions (L x H x P)
435 x 120 x 265 mm
Poids 4,9 kg net
ees caractéristiques techniques ont été
déterminées avec une bande métal sauf
indication contraire.
«Pour des améliorations, il se peut que des
caractéristiques techniques et générales
soient modifiées sans préavis.
eLes photos et les illustrations peuvent
différer quelque peu du produit final.
