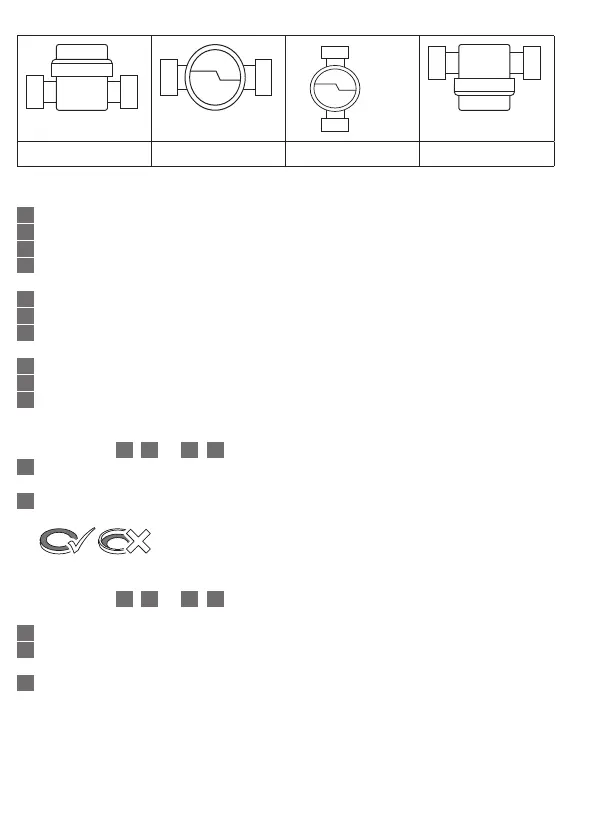

Megengedett beszerelési helyzetek
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Példák ábrázolása
Beszerelés TE1 geometria esetén:
1
Alaposan öblítse át a vezetéket.
2
Zárja el az elzáró szerelvényeket az előremenő és a visszatérő ágban.
3
Nyomásmentesítse a vezetékeket.
4
Az óramutató járásával ellentétes irányba csavarja ki a vakfedelet vagy a régi mérőké-
szüléket.
5
Tisztítsa meg a csatlakozóidom tömítőfelületét és a mérőbetét O-gyűrűjét.
6
Kenje be vékonyan csapzsírral a csatlakozóidom tömítőfelületeit.
8
Csavarja be kézzel a mérőbetétet a csatlakozóidomba, és húzza meg a Techem körmös
kulccsal min.
1
/
8
, max.
1
/
4
fordulattal.
9
Fordítsa a számítóegységet egy jól olvasható pozícióba.
10
Plombálja le a mérőházat.
11
Fordítsa a kompakt mérőkészüléket egy jól olvasható pozícióba.
Beszerelés IST geometria esetén (csak amiben eltér a TE1 geometriától)
Hajtsa végre az
1
-
5
és
8
-
11
lépéseket a TE1 csatlakozási helyzetnél leírtak szerint.
6
Kenje be vékonyan csapzsírral a menetet és a mérőbetét kis méretű O-gyűrűjét, vala-
mint az L-profiltömítést.
7
Helyezze be az L-profiltömítést a csatlakozóidomba - a sima felületnek felfele kell néz-
nie.
Beszerelés A1 geometria esetén (csak amiben eltér a TE1 geometriától)
Hajtsa végre az
1
-
5
és
10
-
11
lépéseket a TE1 csatlakozási helyzetnél leírtak szerint.
6
Vegye ki a régi O-gyűrűt.
7
Ellenőrizze, és ha szükséges tisztítsa meg arra alkalmas tisztítószerrel a tömítőfelülete-
ket és a meneteket.
8
Kenje be vékonyan csapzsírral a csatlakozóidom tömítőfelületeit.
