Győződjön meg róla, hogy az áramlási irány megegyezik:
lásd a csatlakozóidomon és a mérőkészülék műanyag alsó részén elhelyezett
nyilakat.
Ügyeljen, hogy a műanyag alsó részén található vakfurat megfelelően rögzüljön az
áramláskimenet csatlakozóidomának belsejében található fémcsapon (kivételes
esetekben előfordulhat, hogy a csap hiányzik).
9
Csavarja be kézzel a fűtési hőmennyiségmérőt, majd húzza meg a körmös kulccsal a
fém ütközőig.

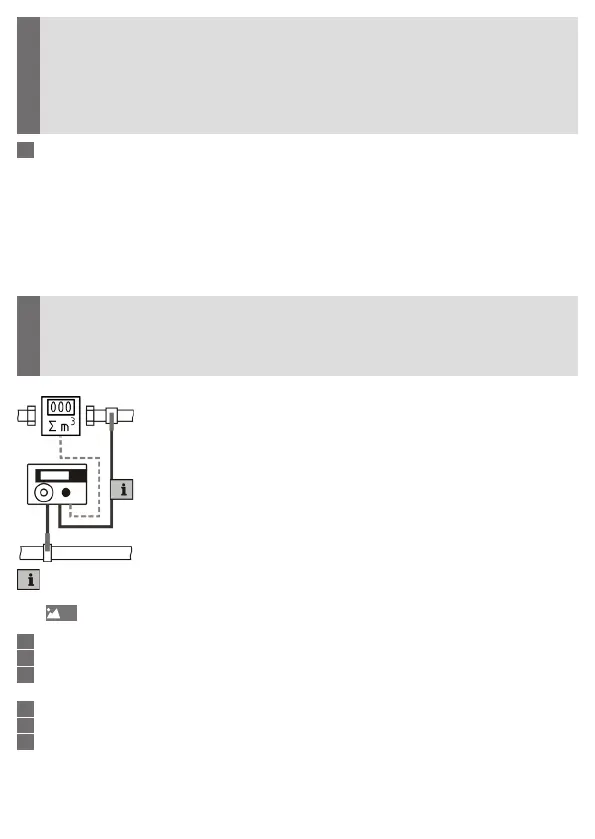

A hőmérséklet-érzékelő beszerelése
A visszatérő érzékelő vagy integrálva van a mérőbetétbe, vagy be kell szerelni a csat-
lakozóidomba. Az előremenő érzékelőt egy speciális golyóscsapba vagy egy ehhez az
érzékelőtípushoz engedélyezett merülőhüvelybe kell szerelni. – Az előremenő változatnál
ez fordítva van.
!
Ne módosítsa a hőmérséklet-érzékelő kábelének hosszát!
Két szabad hőmérséklet-érzékelő beszerelésekor a jelzést viselő érzékelőt ugyanab-
ba a fűtőágba kell beszerelni, mint az áramlásmérőt (VMT).
Érzékelő jelölése
1
Nyomásmentesítse az érzékelő beszerelésének helyét.
2
Csavarozza ki a speciális golyóscsapból a zárócsavart.
3
Tegye fel a mellékelt O-gyűrűt a szerelőcsapra. Csak egy O-gyűrűt használjon.
Az érzékelő cseréje esetén cserélje ki újra a régi O-gyűrűt.
4
Tolja be elforgatva az O-gyűrűt a szerelőcsappal a zárócsavar furatába.
5
A szerelőcsap másik végével helyezze az O-gyűrűt a végleges helyére.
6
Tegye be a zárócsavar furatába és kézzel húzza meg a sárgarézcsavaros hőmérséklet-
érzékelőt. Ne használjon szerszámot!
Csak Németországban érvényes
