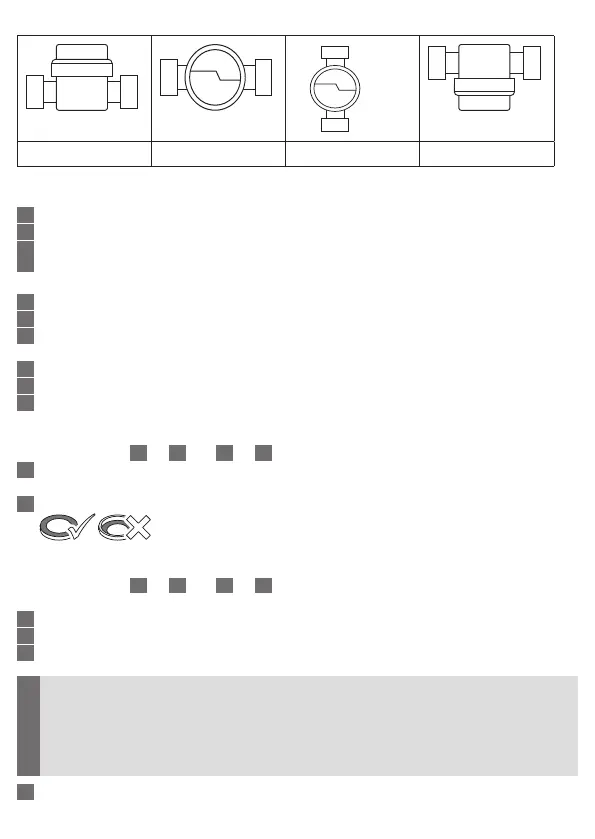

Tillåtna installationslägen
TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1
Förebildsskildringar
Montering TE1 schema:
1
Spola igenom ledningen grundligt.
2
Stäng ventilerna i fram- och returledningarna.
3
Gör ledningarna tryckfria
4
Avlägsna blindlocket eller den gamla mätaren genom att vrida det/den motsols och dra
ut det/den.
5
Gör rent tätningsytorna på anslutningshuset och mätkapselns O-ring.
6
Smörj in anslutningshusets tätningsytor med ett tunt lager kranfett.
8
Skruva in mätkapseln i anslutningshuset så hårt det går för hand och använd sedan
Techem-haknyckeln för att dra åt ytterligare mellan ett
1
/
8
och max.
1
/
4
varv.
9
Vrid räkneverket till en lätt avläsningsbar position.
10
Plombera mätarens hus.
11
Vrid kompaktmätaren till ett läge i vilket den lätt kan läsas av.
Montering IST-schema (endast avvikelser från TE1)
Genomför stegen
1
till
5
och
8
till
11
enligt anslutningsschemat för TE1.
6
Smörj in mätkapselns gänga och lilla O-ring samt L-profiltätningen med ett tunt lager
armaturfett.
7
Lägg L-profiltätningen i anslutningshuset - den flata ytan måste vara uppåt.
Montering A1 schema (endast avvikelser från TE1)
Genomför stegen
1
till
5
och
10
till
11
enligt anslutningsschemat för TE1.
6
Avlägsna den gamla O-ringen.
7
Kontrollera tätningsytor och gängor och rengör dem ev. på lämpligt sätt.
8
Smörj in anslutningshusets tätningsytor med ett tunt lager armaturfett
!
Kontrollera att mätaren överensstämmer med flödesriktningen:
Pilen på anslutningshuset och på mätarens plastdel.
Se till att bottenhålet i den nedre plastdelen fixeras på det metallstift som sitter
på botten inne i anslutningshuset vid flödesutgången (i vissa undantagsfall saknas
stiftet).
9
Skruva fast värmemätaren så hårt det går för hand och dra sedan åt med en haknyckel
