fram till stoppanordningen av metall.

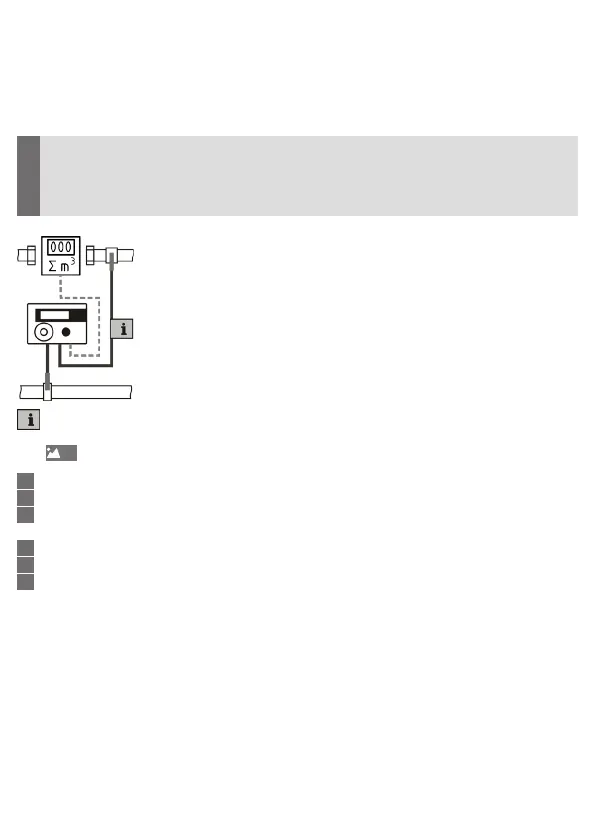

Montering av temperaturgivare
Returgivaren är antingen integrerad i mätkapseln eller måste monteras i anslutningshus-
et. Framledningsgivare installeras i en särskild kulventil eller i ett gängat uttag som är
godkänd för denna givartyp. – För framledningsvarianten gäller det motsatta.
!
Kabellängden på temperatursensorn får inte förändras!
Vid montering av två fria temperaturgivare måste givaren monteras enligt märkning
för tillopp eller returledning.
Sensormärknig

1
1
Gör den plats givaren installeras på trycklös.
2
Skruva ur låsskruven på special-kulventilen.
3
Sätt den O-ring som medföljer på monteringsstiftet. Använd endast en O-ring.
Vid givarbyte ska den gamla O-ringen ersättas med en ny.
4
Skjut och vrid in O-ringen med monteringsstiftet i hålet på låsskruven.
5
Placera O-ringen med monteringsstiftets andra ände i den slutgiltiga positionen.
6
Sätt temperaturgivaren med mässingsskruven i hålet på låsskruven och dra åt den för
hand så långt det går . Använd inga verktyg!
Gäller endast i Tyskland
Temperaturgivare till värmemätare får installeras med tillämpning av en PTB-toleransregel
upp till ett nominellt flöde på qp 6,0 m³/h och med observation av följande punkter för
nivå-uttagsskruvar:
• Det rör sig inte om en ny installation på mätplatsen
• Uttagsskruven måste identifieras entydigt på plats: för mer information se:
http://www.ptb.de (sökord ”Nivå-uttagsskruvar”). Vid tilldelningen använder du det
EG-konstruktionsmodell-certifikatsnummer som anges i förklaringen om överensstäm-
melse i bilagan.
• Notera uttagsskruvens nummer på en skylt (t.ex. Märkningsskylt Art.nr. 180695), som
sedan måste monteras med plombering på en av givarna
