• Medeltemperaturen får inte överstiga 90 °C.
Funktionskontroll
1
Öppna ventilerna i fram- och returledningarna.
2
Kontrollera att skruvkopplingarna sluter tätt.
3
Tryck på tangenten på mätaren för att slå på displayen.
Avslutande arbeten
1
Plombera anslutningskopplingarna och de båda temperaturgivarna.
Väggmontering av räkneverket (alternativ)
Beroende på vilken utrustningsmodell som används kan räkneverket avlägsnas från vo-
lymmätdelen (VMD) för att underlätta montering eller avläsning. Dra (vrid inte) räkneverket
uppåt och ta bort det. Sedan befinner sig väggmonteringsplattan till räkneverket på volym-
mätdelen. Vrid den runda vägghållaren motsols så att det löser sig från volymmätdelen.
Fixera vägghållaren vid väggen med den plana ytan mot väggen.
!
Kabelns längd mellan volymmätdelen och räkneverket uppgår till max. 47 cm och
får inte ändras!
Displayen måste alltid vara tillgänglig och kunna avläsas utan hjälpmedel!
Kontroller/Manövrering
Infocodes
Kod Prioritet* Innebörd
C-1 1 Permanent fel på mätaren. Mätaren måste bytas ut. Avläsningsvärdena kan inte
användas.
F -1 3 Fel på temperaturgivaren. Byt ut enheten och skicka in den.
F -3 5 Returgivaren registrerar en högre temperatur än framledningsgivaren. Kontrollera
om värmemätaren/givarna är korrekt monterade i retur resp. tilloppsledning.
F -4 2 Flödesgivaren defekt. Byt ut enheten och skicka in den.
F -5 6 Värmemätaren fungerar utan fel. - För att spara ström är det optiska gränssnittet
tillfälligt ur drift.
F -6 4 Fel flödesriktning på volymmätdelen. Kontrollera installationsriktningen.
Felkoderna visas i en takt på 2 sekunder för indikering 1-01.
Undantag: C-1 visas exklusivt.
* Om flera fel uppstår visas det fel som har högst prioritet.
Dessutom visas en symbol i form av en varningstriangel för att indikera felet.

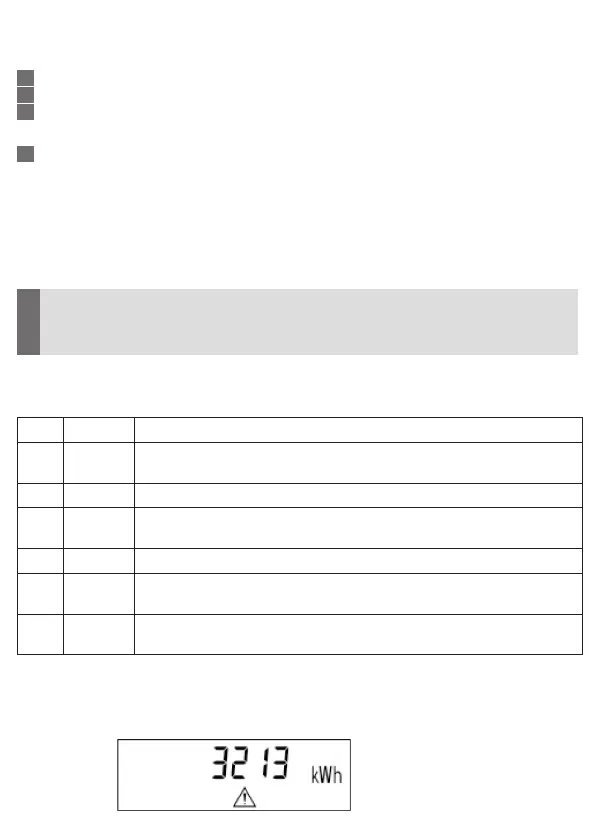

Exempel:
