1x4 HDMI Extender Splitter
REQUISITI D’INSTALLAZIONE
1.Periferica sorgente HDMI (scheda grafica computer, DVD, PS3,
apparecchiature di monitoraggio HD, ecc..)
2.SchermiHDMIcomeSDTV,HDTVeproiettoreconportaHDMI.
3.Cavidirete:cavidireteUTP/STPCat6/6A/7,cherispondanoallo
standardEIA568B

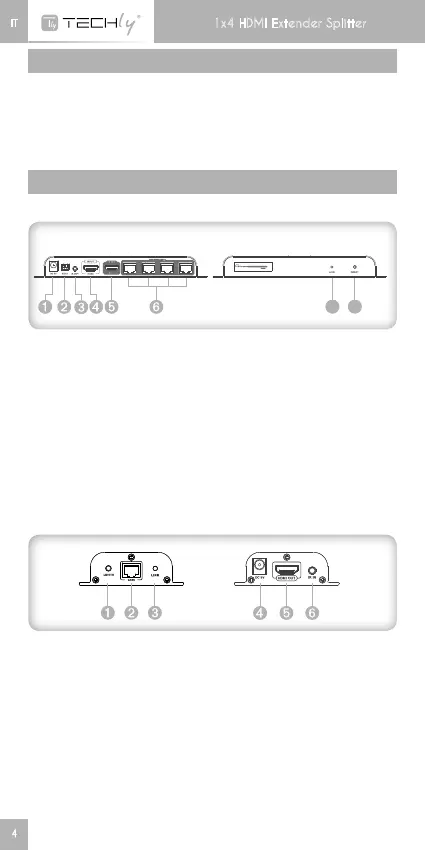

DESCRIZIONE DEL PANNELLO
1. Trasmettitore (TX)
7 8
➊
Ingressoalimentazione(DC5V)
➋
EDIDdipswitch
➌
Uscita segnale IR per il collegamento con il cavo prolunga del
blaster
➍
Ingresso HDMI
➎
Uscita HDMI
➏
UscitasegnaleRJ45
➐
Indicatore alimentazione/segnale
➑
Tasto reset
2. Ricevitore (RX)
➊
LENGTH: tasto di regolazione che permette di modificare la
lunghezza del cavo di rete usato per il collegamento
➋
IngressosegnaleRJ45
➌
IndicatoreledRJ45,siilluminaincasoditrasmissionedelsegnale
HDMI, lampeggia in assenza di trasmissione di segnale
➍
IngressoalimentazioneDC5V(OPZIONALE)
➎
Uscita segnale HDMI
➏
IngressosegnaleIRperilcollegamentoconilcavodiestensione
delricevitoreIR
