5
1x8 HDMI Extender Splitter
Osservazione: il tasto LENGHT è stato progettato per la
commutazione tra la regolazione automatica e quella manuale per
far fronte alle diverse lunghezze del cavo. Appena acceso, senza
alcuna operazione, il dispositivo lavora con un set di parametri
precedentementememorizzati.Accenderequindil’apparecchiaturae
premereiltastoLENGHT.Dopoleprimeduepressioni,passeràalla
modalità automatica che permette di adeguarsi automaticamente alla
lunghezzadelcavo.Continuandoapremerelostessotastosipasserà
allamodalitàdiregolazionemanuale.Cisono12livelli,tramiteiquali,
entrando in modalità manuale, si potranno gestire manualmente le
diversedistanze di trasmissione. Dopoaverpassatotuttii12livelli,
si ripasserà nuovamente alla modalità automatica in modo circolare.
PROCEDURA PER L’INSTALLAZIONE
Come preparare un cavo di rete Cat.5/6
SeguirelostandardEIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone

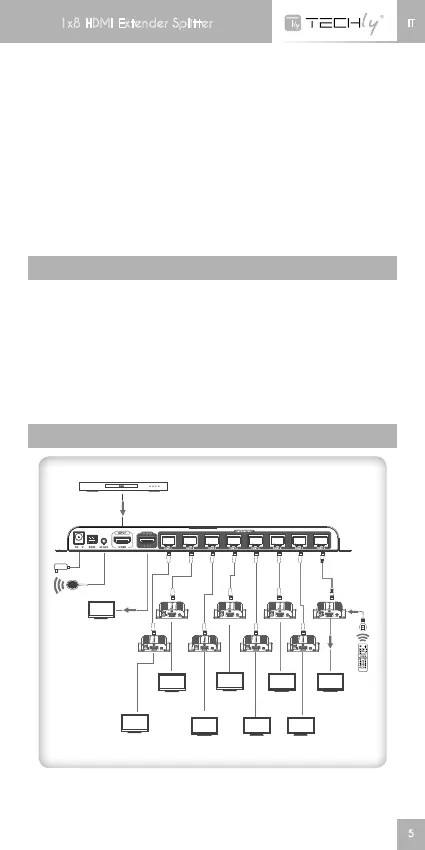

CONNESSIONE
LENGTH
12
Receiver
power
HDMI I nput
HDMI extender splitter
Cable
HDMI Out
DVD
HDMI Display
HDMI Display
HDMI Display
HDMI Display
HDMI Display
HDMI Display
HDMI DisplayHDMI Display
HDMI Display
12
Osservazione: non controllare da remoto due ricevitori contempora-
neamenteperchèquestopuòprovocaredelleinterferenze.
