Anschlüsse

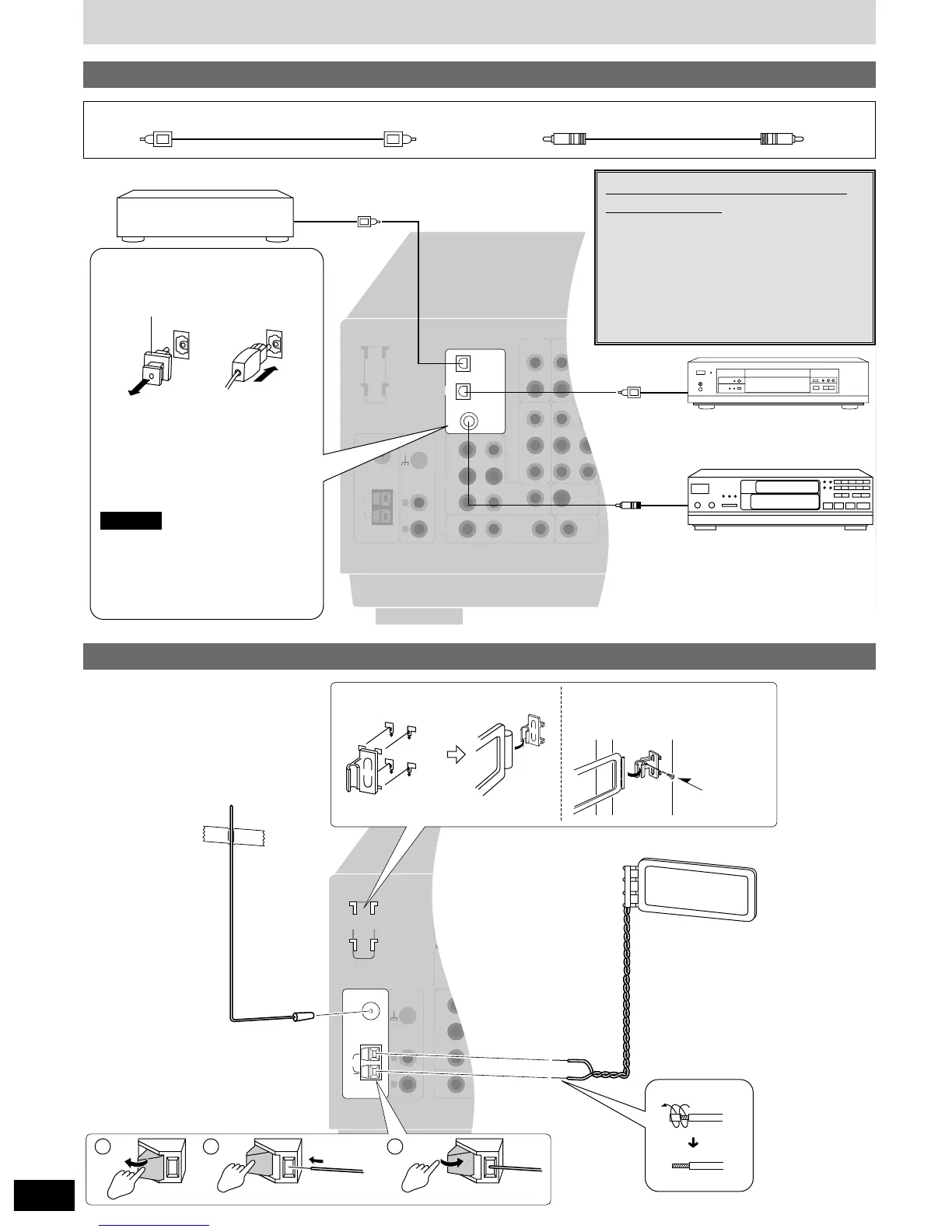

Anschließen von Digitalgeräten
Lichtleiterkabel Koaxialkabel
¡Das Lichtleiterkabel darf nicht
verbogen werden.
¡Wenn der optische Digitaleingang
nicht verwendet werden soll, achten
Sie darauf, die Staubkappe
anzubringen, damit kein Staub in die
Buchse eindringen kann.
Dieses Gerät ist nicht zur Decodierung
von Signalen des Formats Dolby
Digital RF (Hochfrequenz) imstande,
die von einem LaserDisc-Spieler
ausgegeben werden.
Hinweis
a Satellitenempfänger usw.
Anschluss über
Lichtleiterkabel
d Staubkappe
b DVD-Player
c CD-Spieler
Ändern der Einstellungen für die
Digitaleingänge
Bei Bedarf können Sie die Digitaleingangs-
Einstellungen ändern (z.B., wenn Ihr CD-Spieler
nicht über einen Koaxialausgang verfügt).
Überprüfen Sie die Ausführung der an die
Digitaleingänge angeschlossenen Geräte und
nehmen Sie dann die erforderlichen Änderungen
der Einstellungen vor (
\
Seite 20 und 24).
LOOP ANT
HOLDER
GND
OPTICAL 1 (TV)
OPTICAL 2 (DVD)
COAXIAL
FRONT
RL
SUBWOOFER
IN
CENTER
SURROUND
R
SURROUND
L
RLIN
IN
IN
IN
IN
IN
IN
OUT
OUT
VCR 2 VCR 1
REC
(OUT)
PLAY
(IN)
DIGITAL IN
DVD/
DVD 6CH
TV
MONITOR OUT
TV
SUBWOOFER
OUT
CD TAPE
PHONO
L
R
R
L
R
L
FM
ANT
75 Ω
EXT
AM
ANT
LOOP
1 2 3
Antennenanschlüsse
MW-Rahmenantenne
¡ Befestigen Sie den Antennenhalter
(mitgeliefert) an der Rückwand dieses
Gerätes und setzen Sie dann die
Rahmenantenne in den Antennenhalter ein
(mit der Ausrichtung, die eine optimale
Empfangsqualität liefert).
¡ Achten Sie darauf, dass das Antennenkabel
kein Cassettendeck, keinen DVD-Player
und keine anderen Kabel berührt.
UKW-Antenne
Befestigen Sie das andere Ende des
Antennendrahtes an einer Stelle, die eine
optimale Empfangsqualität liefert.
Befestigung der Antenne an
einer Wand, einem Pfeiler
oder Hi-Fi-Schrank
f Klebestreifen
e UKW-Zimmerantenne
(mitgeliefert)
h Schraube
(mitgeliefert)
g MW-Rahmenantenne (mitgeliefert)
