Anordnung der Bedienungselemente
6
RQT5859
TUNED STEREO
MONO
LOW IMP
EONPS PTY RT
kHz
MHz
PRO LOGIC
PROGRAM FORMAT
DIGITAL
WAKE
SLEEP
SOUND MODE
STEREO
SURROUND SFC
LCR
LS S LFE RS
AB BI-WIRE
M
RDS
SPEAKERS
A B BI-WIRE
VOLUME
MIN MAX
DIGITAL
TUNING MEMORY
DISPLAY MODE - PTY SEARCH
WAKE
BAND
FM MODE
EON RDS
DSP SOUND MODE
VGCA
ON
VIA TONE
MIN MAX MIN MAX L R
BALANCETREBLEBASS
VCR 2
VCR 3
VIDEO IN L AUDIO IN R
TAPE MONITOR DIGITAL INPUT
PHONES
TIMER
1 3 42 5 6 7 8 9 10 11
13 14 15 18 19 20 2221 23 24 25 26 27 2812
BI-AMP
DVD 6CH INPUT
INPUT SELECTOR
VCR 3
29 30 31 32 33 3534 36
3837 39 40 41 42
MODE
TIME
PTY SELECTOR
16 17
PRESET
SPEAKERS

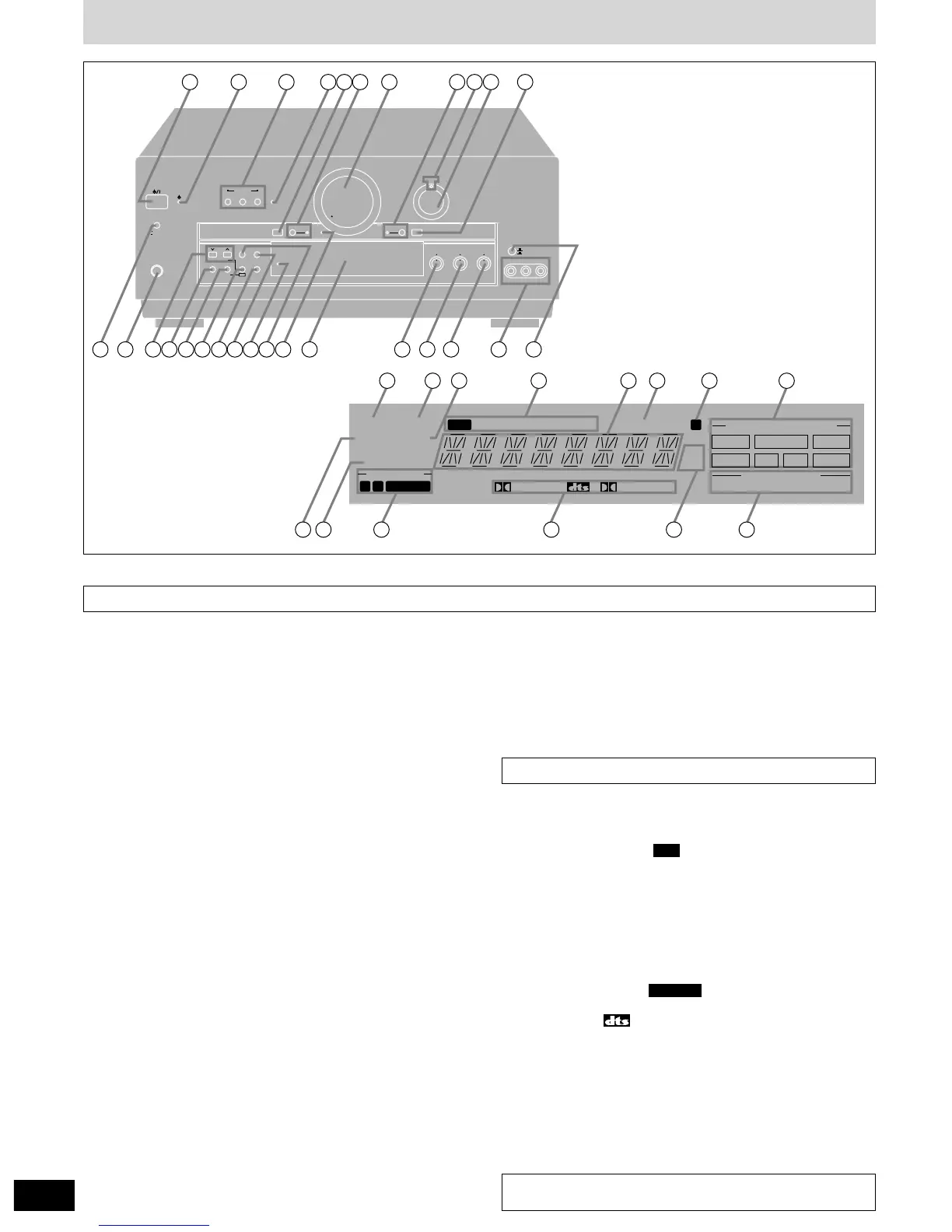

Hauptgerät
Display
qq
Bereitschafts-/Ein-Schalter [8]..........................................(22)
Drücken Sie diesen Schalter, um das Gerät aus dem
Einschaltzustand auf elektrische Betriebsbereitschaft
umzuschalten und umgekehrt.
Auch im Bereitschaftszustand nimmt das Gerät eine geringe
Menge Strom auf.
ww
Bereitschaftsanzeige [^]
Wenn das Gerät an eine Netzsteckdose angeschlossen ist,
leuchtet diese Anzeige im Bereitschaftszustand; nach dem
Einschalten des Gerätes erlischt die Anzeige.
ee
Lautsprecher-Wahltasten
[SPEAKERS, A, B, BI-WIRE]..........................................(22, 32)
rr
Zweiverstärker-Betriebsanzeige [BI-AMP].........................(34)
tt
Wahltaste für 6-kanaligen DVD-Eingang
[DVD 6CH INPUT] .................................................................(34)
yy
Regelverstärkertaste/-anzeige [VGCA, ON] .......................(36)
uu
Lautstärkeregler [VOLUME] ................................................(32)
ii
Taste und Anzeige für Hinterbandkontrolle
[TAPE MONITOR] .................................................................(48)
oo
Digitaleingangs-Anzeige [DIGITAL]....................................(32)
!!00
Eingangswahlschalter [INPUT SELECTOR].................(22, 32)
!!11
Digitaleingangs-Wahltaste [DIGITAL INPUT].....................(32)
!!22
Zeitschaltuhrtaste [TIMER, -MODE, –TIME] .......................(66)
!!33
Kopfhörerbuchse [PHONES]...............................................(48)
!!44
Abstimmtasten/Programmtyp-Wahltasten
[TUNING, 2, 1, PTY SELECTOR]..................................(40, 44)
!!55
Wellenbereichs-Wahltaste [BAND].....................................(40)
!!66
UKW-Betriebsarten-Wahltaste/EON-Taste
[FM MODE, EON] ............................................................(40, 46)
!!77
RDS-Taste [RDS] ..................................................................(44)
!!88
DSP-Klangbetriebsarten-Wahltaste
[DSP SOUND MODE]............................................................(32)
!!99
Speichertaste/Programmtyp-Suchlauftaste
[MEMORY, PTY SEARCH]..............................................(42, 44)
@@00
Weckzeitschaltuhr-Anzeige [WAKE] ..................................(66)
@@11
Festsender-Speicherplatztaste/Anzeigemodus-
Wahltaste [PRESET, DISPLAY MODE] .........................(42, 44)
@@99
Abstimmanzeige [TUNED]...................................................(40)
##00
Stereo-Anzeige [STEREO]...................................................(40)
##11
Mono-Anzeige [MONO] ........................................................(40)
##22
RDS-Modusanzeigen [ , PS, PTY, RT, EON] ...............(44)
##33
Display
##44
Einschlafzeitschaltuhr-Anzeige [SLEEP]...........................(66)
##55
Speicheranzeige [˜]............................................................(42)
##66
Signaleingangs-Anzeigen
[–PROGRAM FORMAT–, L, C, R, LS, S, LFE, RS]..............(32)
##77
Weckzeitschaltuhr-Anzeige [WAKE] ..................................(66)
##88
Anzeige für niedrige Impedanz [LOW IMP]........................(24)
##99
Anzeigen für vordere Lautsprecherpaare
[-SPEAKERS-, Å, ı, ] .........................................(32)
$$00
Signalformat-Anzeigen
[% DIGITAL, , % PRO LOGIC]..................................(32)
$$11
Frequenzeinheits-Anzeigen [kHz, MHz] .............................(40)
$$22
DSP-Klangbetriebsartenanzeigen
[–SOUND MODE–, STEREO, SURROUND, SFC] ...............(32)
BI-WIRE
RDS
Die Bezugsseiten sind in Klammern gesetzt.
@@22
VGCA-Umgehungsanzeige [VIA TONE] .............................(36)
@@33
Display
@@44
Tiefenregler [BASS] .............................................................(38)
@@55
Höhenregler [TREBLE] ........................................................(38)
@@66
Balanceregler [BALANCE]...................................................(38)
@@77
Buchsen für VCR 3 [VCR 3]...................................................(8)
@@88
Wahltaste VCR 2/3 [l VCR 2, k VCR 3] .............................(38)
Siehe „Fernbedienung“ für Hinweise zu den
Fernbedienungstasten (
a
Seite 52–64, hintere Umschlagseite).
