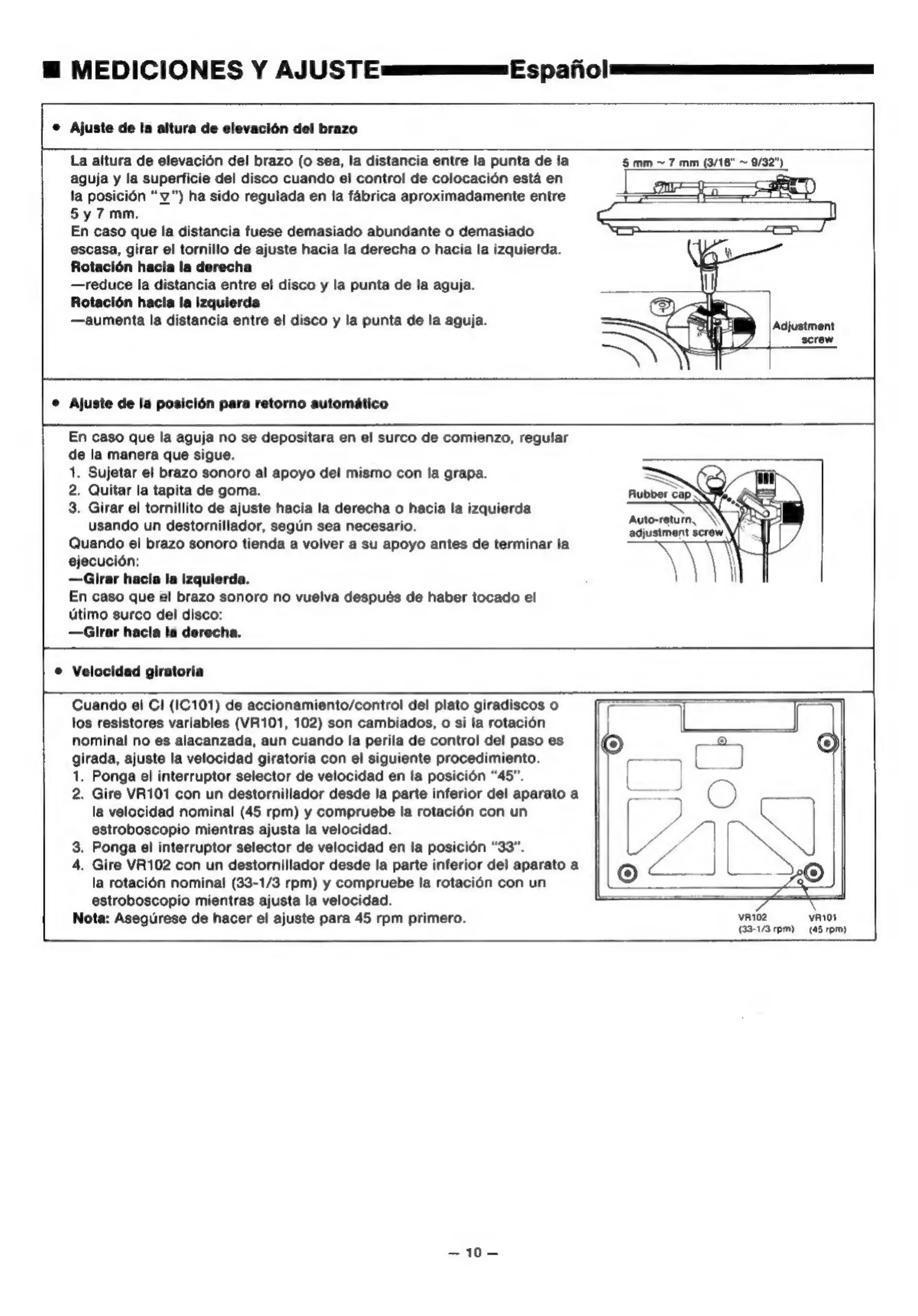

MEDICIONES
Y
AJUST
Ess
Esp
afi
0]
© Ajuste de la altura de elevacién del brazo
La altura de elevacion del brazo (0 sea, la distancia entre la punta de la 5mm ~ 7 mm (3/16" ~ 9/32")
aguja y la superficie del disco cuando el control de colocacién esta en
la posicién “v”) ha sido regulada en la fabrica aproximadamente entre
Sy 7mm.
En caso que la distancia fuese demasiado abundante o demasiado
escasa, girar el tornillo de ajuste hacia la derecha o hacia la izquierda.
Rotacién hacia la derecha
—reduce la distancia entre el disco y la punta de la aguja.
Rotacién hacia la izquierda
—aumenta la distancia entre el disco y la punta de la aguja.
Adjustment
Ajuste de la posicién para retorno automatico
En caso que la aguja no se depositara en el surco de comienzo, regular
de la manera que sigue.
1. Sujetar el brazo sonoro al apoyo del mismo con la grapa.
2. Quitar la tapita de goma.
3. Girar el tornillito de ajuste hacia la derecha o hacia la izquierda
usando un destornillador, segin sea necesario.
Quando el brazo sonoro tienda a volver a su apoyo antes de terminar la
ejecucién:
—Girar hacia la izquierda.
En caso que el brazo sonoro no vuelva después de haber tocado el
utimo surco del disco:
—Glirar hacia la derecha.
Auto-retuin, y
adjustment screw \/
Velocidad giratoria
Cuando el Cl (1101) de accionamiento/control del plato giradiscos 0
los resistores variables (VR101, 102) son cambiados, o si la rotacién
nominal no es alacanzada, aun cuando la perila de control del paso es
girada, ajuste la velocidad giratoria con el siguiente procedimiento.
1. Ponga el interruptor selector de velocidad en la posici6én “45”.
2. Gire VR101 con un destornillador desde la parte inferior del aparato a
la velocidad nominal (45 rpm) y compruebe la rotacién con un
estroboscopio mientras ajusta la velocidad.
3. Ponga el interruptor selector de velocidad en la posicién “33”.
4. Gire VR102 con un destornillador desde la parte inferior del aparato a
la rotacién nominal (33-1/3 rpm) y compruebe la rotacién con un
estroboscopio mientras ajusta la velocidad.
Nota:
Asegurese
de
hacer
el
ajuste
para
45
rpm
primero.
vRi02
vRio1
(33-1/3 rpm) (45 rpm)
—10—
