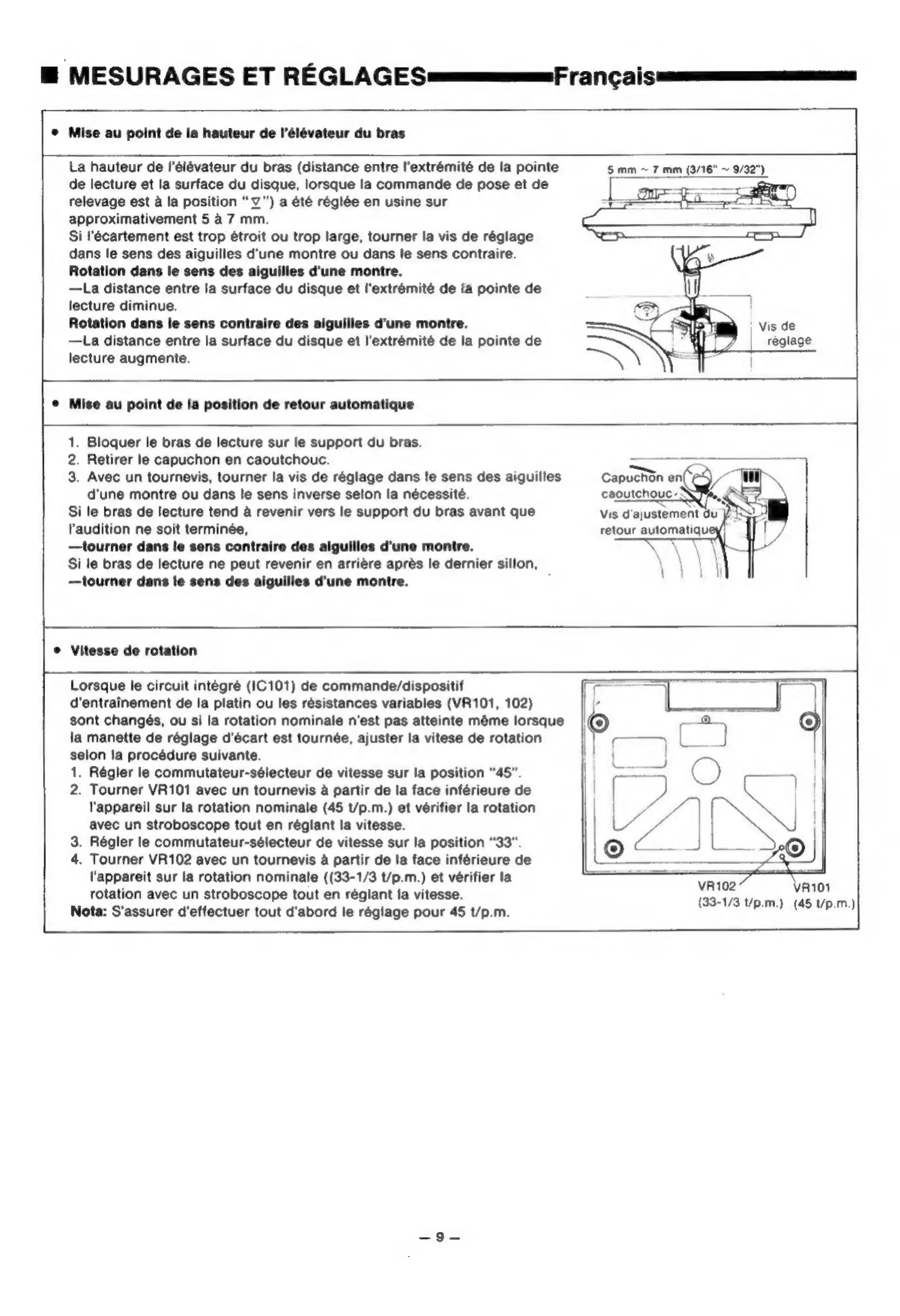

™@ MESURAGES ET REGLAGES =F anc aise
© Mise au point de la hauteur de l’élévateur du bras
La hauteur de I’élévateur du bras (distance entre l'extrémité de la pointe
de lecture et la surface du disque, lorsque la commande de pose et de
relevage est a la position “v”) a été réglée en usine sur
approximativement 5 a 7 mm.
Si 'écartement est trop étroit ou trop large, tourner la vis de réglage
dans le sens des aiguilles d'une montre ou dans le sens contraire.
Rotation dans le sens des aiguilles d'une montre.
—La distance entre la surface du disque et l'extrémité de la pointe de
lecture diminue.
Rotation dans le sens contraire des aiguilles d’une montre.
a
—La distance entre la surface du disque et I’extrémité de la pointe de — :
lecture augmente. =~ =
|
Vis
de
|
reglage
Mise au point de la position de retour automatique
1. Bloquer le bras de lecture sur le support du bras.
2. Retirer le capuchon en caoutchouc. =a
3. Avec un tournevis, tourner la vis de réglage dans le sens des aiguilles Capuchon en|
d'une
montre
ou
dans
le
sens
inverse
selon
la
nécessité.
caoutchouc-
Si le bras de lecture tend a revenir vers le support du bras avant que
laudition ne soit terminée,
—tourner dans I ns contraire des aiguilles d'une montre.
Si le bras de lecture ne peut revenir en arriére apres le dernier sillon,
—tourner dans le sens des aiguilles d'une montre.
Vitesse de rotation
Lorsque le circuit intégré (1C101) de commande/dispositif
d'entrainement de la platin ou les résistances variables (VR101, 102)
sont changés, ou si la rotation nominale n'est pas atteinte méme lorsque
la manette de réglage d’écart est tournée, ajuster la vitese de rotation
selon la procédure suivante.
1. Régler le commutateur-sélecteur de vitesse sur la position "45".
2. Tourner VR101 avec un tournevis a partir de la face inférieure de
lVappareil sur la rotation nominale (45 t/p.m.) et vérifier la rotation
avec un stroboscope tout en réglant la vitesse.
3. Régler le commutateur-sélecteur de vitesse sur la position “33”.
4. Tourner VR102 avec un tournevis a partir de la face inférieure de
l'appareit sur la rotation nominale ((33-1/3 t/p.m.) et vérifier la
rotation avec un stroboscope tout en réglant la vitesse.
Nota: S'assurer d’effectuer tout d’abord le réglage pour 45 t/p.m.
(33-1/3
t/p.m.)
(45
Vp.m.)
