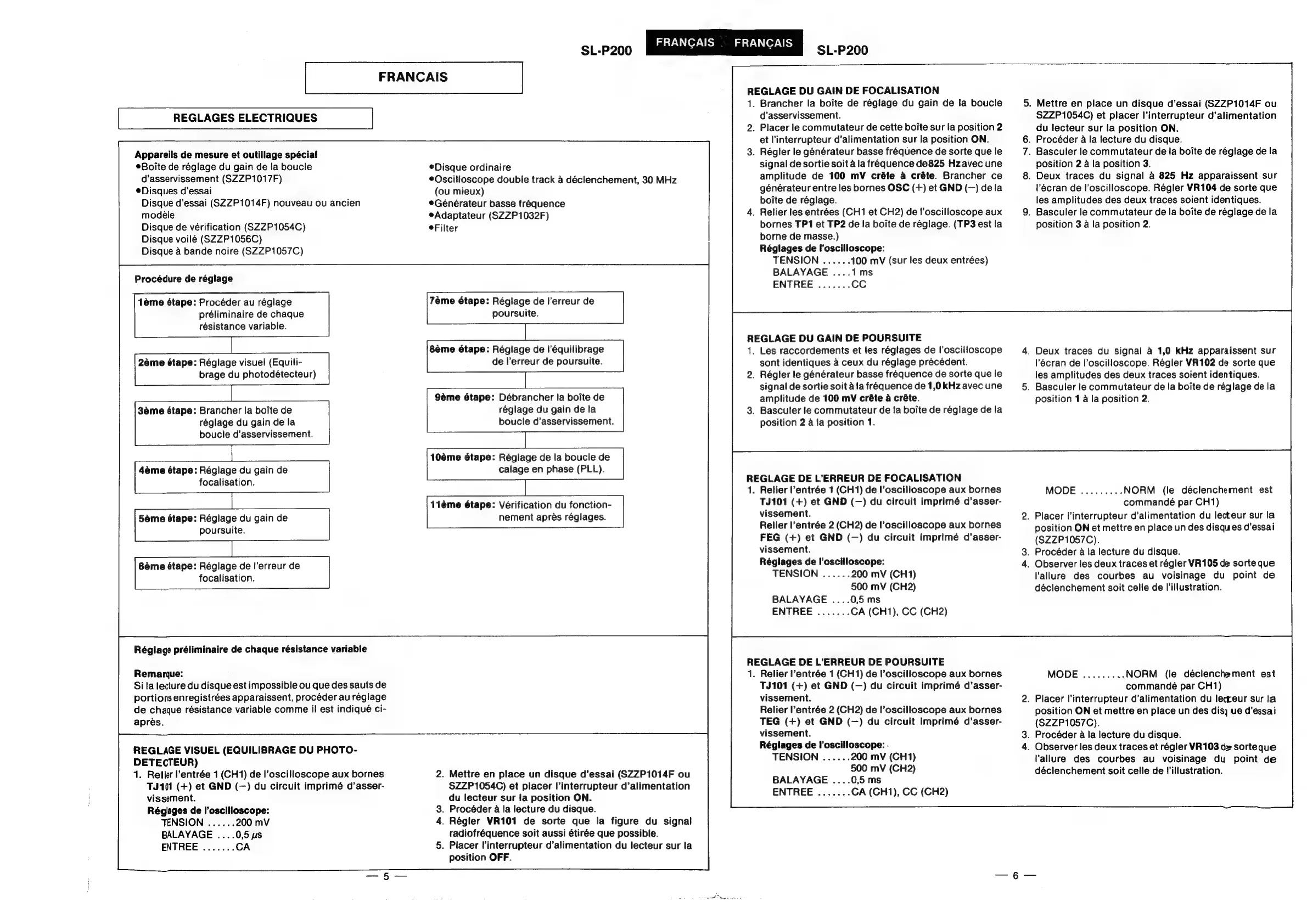

F
SL-P200
SL-P200
FRANCAIS
Appareils
de
mesure
et
outillage
spécial
*Boite
de
réglage
du
gain
de
la
boucle
d’asservissement
(SZZP1017F)
Disques
d’essai
(ou
mieux)
Disque
d’essai
(SZZP1014F)
nouveau
ou
ancien
Générateur
basse
fréquence
modéle
eAdaptateur
(SZZP1032F)
Disque
de
vérification
(SZZP1054C)
®Filter
Disque
voilé
(SZZP1056C)
Disque
a
bande
noire
(SZZP1057C)
Disque
ordinaire
®@Oscilloscope
double
track
4
déclenchement,
30
MHz
Procédure
de
réglage
1éme
étape:
Procéder
au
réglage
préliminaire
de
chaque
résistance
variable.
7éme
étape:
Réglage
de
l’erreur
de
poursuite.
8éme
étape:
Réglage
de
l’équilibrage
de
l’erreur
de
poursuite.
9éme
étape:
Débrancher
la
boite
de
réglage
du
gain
de
la
boucle
d’asservissement.
10éme
étape:
Réglage
de
la
boucle
de
calage
en
phase
(PLL).
116me
étape:
Vérification
du
fonction-
nement
apres
réglages.
2éme
étape:
Réglage
visuel
(Equili-
brage
du
photodétecteur)
3éme
étape:
Brancher
la
boite
de
réglage
du
gain
de
la
boucle
d’asservissement.
4éme
étape:
Réglage
du
gain
de
focalisation.
5éme
étape:
Réglage
du
gain
de
poursuite.
6éme
étape:
Réglage
de
l'erreur
de
focalisation.
Réglage
préliminaire
de
chaque
résistance
variable
Remarque:
Si
la
lecture
du
disque
est
impossible
ou
que
des
sauts
de
portions
enregistrées
apparaissent,
procéder
au
réglage
de
chaque
résistance
variable
comme
il
est
indiqué
ci-
apres.
REGLAGE
VISUEL
(EQUILIBRAGE
DU
PHOTO-
DETECTEUR)
1.
Relier
’entrée
1
(CH1)
de
l’oscilloscope
aux
bornes
2.
Mettre
en
place
un
disque
d’essai
(SZZP1014F
ou
TJ101
(+)
et
GND
(—)
du
circuit
imprimé
d’asser-
$ZZP1054C)
et
placer
l’interrupteur
d’alimentation
vissement.
du
lecteur
sur
la
position
ON.
Régiages
de
l’oscilloscope:
3.
Procéder
a
la
lecture
du
disque.
TENSION
......
200
mV
4.
Régler
VR101
de
sorte
que
la
figure
du
signal
BALAYAGE
....0,5
ys
radiofréquence
soit
aussi
étirée
que
possible.
ENTREE
.......
CA
5.
Placer
l’interrupteur
d’alimentation
du
lecteur
sur
la
position
OFF.
REGLAGE
DU
GAIN
DE
FOCALISATION
.
Brancher
la
boite
de
réglage
du
gain
de
la
boucle
d’asservissement.
.
Placer
le
commutateur
de
cette
boite
sur
la
position
2
et
l'interrupteur
d’alimentation
sur
la
position
ON.
.
Régler
le
générateur
basse
fréquence
de
sorte
que
le
signal
de
sortie
soit
a
la
fréquence
de825
Hzavec
une
amplitude
de
100
mV
créte
a
créte.
Brancher
ce
générateur
entre
les
bornes
OSC
(+)
et
GND
(—)
dela
boite
de
réglage.
.
Retier
les
entrées
(CH1
et
CH2)
de
l’oscilloscope
aux
bornes
TP1
et
TP2
de
Ia
boite
de
réglage.
(TP3
est
la
borne
de
masse.)
Réglages
de
!’oscilloscope:
TENSION
100
mV
(sur
les
deux
entrées)
BALAYAGE
....
ENTREE
ania
DU
GAIN
DE
POURSUITE
.
Les
raccordements
et
les
réglages
de
l’oscilloscope
sont
identiques
a
ceux
du
réglage
précédent.
.
Régler
le
générateur
basse
fréquence
de
sorte
que
le
signal
de
sortie
soit
a
la
frequence
de
1,0
kHz
avec
une
amplitude
de
100
mV
créte
a
créte.
.
Basculer
te
commutateur
de
!a
boite
de
réglage
de
la
position
2
a
!a
position
1.
REGLAGE
DE
L’ERREUR
DE
FOCALISATION
1.
Retier
l’entrée
t
(CH1)
de
l’oscilloscope
aux
bornes
TJ101
(+)
et
GND
(—)
du
circuit
imprimé
d’asser-
vissement.
Relier
l’entrée
2
(CH2)
de
l’oscilloscope
aux
bornes
FEG
(+)
et
GND
(—)
du
circuit
imprimé
d’asser-
vissement.
Réglages
de
l’oscilloscope:
TENSION
200
mV
(CH1)
500
mV
(CH2)
BALAYAGE
....0,5
ms
ENTREE
CA
(CH1),
CC
(CH2)
REGLAGE
DE
L’ERREUR
DE
POURSUITE
1.
Relier
l’entrée
1
(CH1)
de
l’oscilloscope
aux
bornes
TJ101
(+)
et
GND
(—)
du
circuit
imprimé
d’asser-
vissement.
Relier
l’entrée
2
(CH2)
de
!’oscilloscope
aux
bornes
TEG
(+)
et
GND
(—)
du
circuit
imprimé
d’asser-
vissement.
Réglages
de
Il’oscilloscope:
.
TENSION
200
mV
(CH1)
500
mV
(CH2)
BALAYAGE
....0,5
ms
CA
(CH1),
CC
(CH2)
.
Mettre
en
place
un
disque
d’essai
(SZZP1014F
ou
SZZP1054C)
et
placer
l’interrupteur
d’alimentation
du
lecteur
sur
la
position
ON.
.
Procéder
a
la
lecture
du
disque.
.
Basculer
le
commutateur
de
la
boite
de
réglage
de
la
position
2 a
la
position
3.
.
Deux
traces
du
signal
4
825
Hz
apparaissent
sur
l’écran
de
l’oscilloscope.
Régler
VR104
de
sorte
que
les
amplitudes
des
deux
traces
soient
identiques.
.
Basculer
le
commutateur
de
la
boite
de
réglage
de
la
position
3
a
la
position
2.
.
Deux
traces
du
signal
a
1,0
kHz
apparaissent
sur
l'écran
de
l’oscilloscope.
Régler
VR102
de
sorte
que
les
amplitudes
des
deux
traces
soient
identiques.
.
Basculer
le
commutateur
de
la
boite
de
réglage
de
la
position
1
a
la
position
2.
NORM
(le
déclenchement
est
commandé
par
CH1)
.
Placer
l'interrupteur
d’alimentation
du
lecteur
sur
la
position
ON
et
mettre
en
place
un
des
disques
d'essai
(SZZP1057C).
.
Procéder
a
la
lecture
du
disque.
.
Observer
les
deux
traces
et
régler
VR105
de
sorte
que
lallure
des
courbes
au
voisinage
du
point
de
déclenchement
soit
celle
de
I’illustration.
NORM
(le
déclenchement
est
commandé
par
CH1)
.
Placer
l'interrupteur
d’alimentation
du
lecteur
sur
la
position
ON
et
mettre
en
place
un
des
disy
ue
d’essai
(SZZP1057C).
.
Procéder
a
la
lecture
du
disque.
.
Observer
les
deux
traces
et
régler
VR103
de
sorteque
Vallure
des
courbes
au
voisinage
du
point
de
déclenchement
soit
celle
de
I'illustration.
