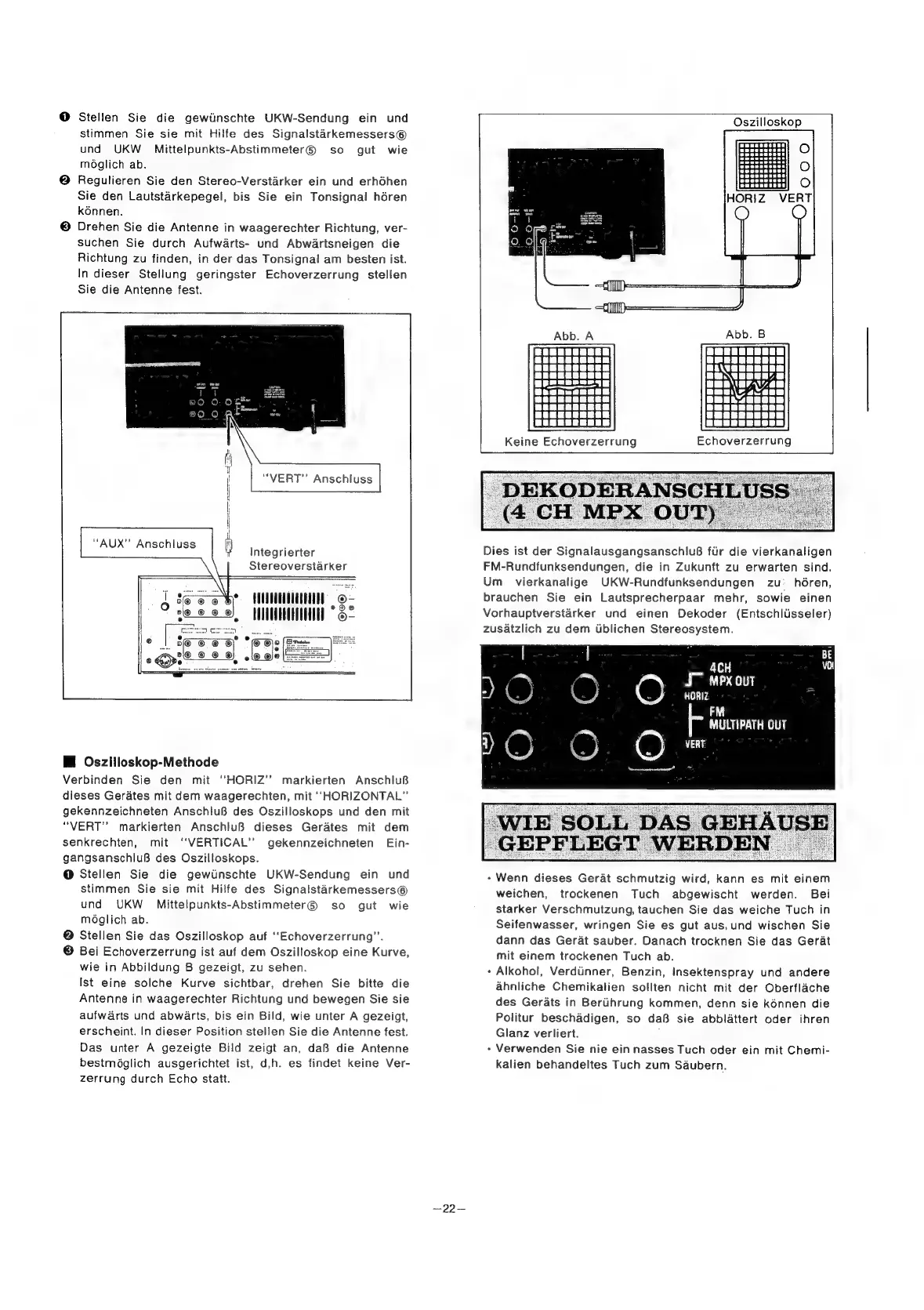

Technics ST-8080

@ Stellen Sie die gewiinschte UKW-Sendung ein und
stimmen Sie sie mit Hilfe des Signalstarkemessers®
und UKW Mittelpunkts-Abstimmeter@® so gut wie
mdglich ab.
@ Regulieren Sie den Stereo-Verstarker ein und erhéhen
Sie den Lautstarkepegel, bis Sie ein Tonsignal héren
kénnen.
© Drehen Sie die Antenne in waagerechter Richtung, ver-
suchen Sie durch Aufwarts- und Abwartsneigen die
Richtung zu finden, in der das Tonsignal am besten ist.
In dieser Stellung geringster Echoverzerrung stellen
Sie die Antenne fest.
“VERT” Anschluss
Integrierter
Stereoverstarker
UUNNUNUANEENUUTE 9.
HUH” o-
HM Oszilloskop-Methode
Verbinden Sie den mit
dieses Gerates mit dem waagerechten, mit ‘‘HORIZONTAL”
gekennzeichneten AnschluB des Oszilloskops und den mit
“HORIZ" markierten AnschluB
“VERT” markierten AnschluB dieses Gerates mit dem
senkrechten, mit “VERTICAL” gekennzeichneten Ein-
gangsanschluB des Oszilloskops.
@ Stellen Sie die gewunschte UKW-Sendung ein und
stimmen Sie sie mit Hilfe des Signalstarkemessers®
und UKW Mittelpunkts-Abstimmeter@ so gut wie
moglich ab.
Stellen Sie das Oszilloskop auf ‘‘Echoverzerrung”’.
Bei Echoverzerrung ist auf dem Oszilloskop eine Kurve,
wie in Abbildung B gezeigt, zu sehen.
Ist eine solche Kurve sichtbar, drehen Sie bitte die
Antenne in waagerechter Richtung und bewegen Sie sie
aufwarts und abwarts, bis ein Bild, wie unter A gezeigt,
erscheint. In dieser Position stellen Sie die Antenne fest.
Das unter A gezeigte Bild zeigt an, daB die Antenne
bestmdéglich ausgerichtet ist, dh. es findet keine Ver-
zerrung durch Echo statt.
eo
Oszilloskop
Dies ist der SignalausgangsanschluB fiir die vierkanaligen
FM-Rundfunksendungen, die in Zukunft zu erwarten sind.
Um vierkanalige UKW-Rundfunksendungen zu _ héren,
brauchen Sie ein Lautsprecherpaar mehr, sowie einen
Vorhauptverstarker und einen Dekoder (Entschlusseler)
zusatzlich zu dem tublichen Stereosystem.
4CH
J™ Mex our
ae
MULTIPATH OUT
QO" VERT
Wenn dieses Gerat schmutzig wird, kann es mit einem
weichen, trockenen Tuch abgewischt werden. Bei
starker Verschmutzung, tauchen Sie das weiche Tuch in
Seifenwasser, wringen Sie es gut aus,und wischen Sie
dann das Gerat sauber. Danach trocknen Sie das Gerat
mit einem trockenen Tuch ab.
Alkohol, Verdinner, Benzin, Insektenspray und andere
ahnliche Chemikalien sollten nicht mit der Oberflache
des Gerats in Berihrung kommen, denn sie kénnen die
Politur beschadigen, so da® sie abblattert oder ihren
Glanz verliert.
+ Verwenden Sie nie ein nasses Tuch oder ein mit Chemi-
kalien behandeltes Tuch zum Saubern.
.
