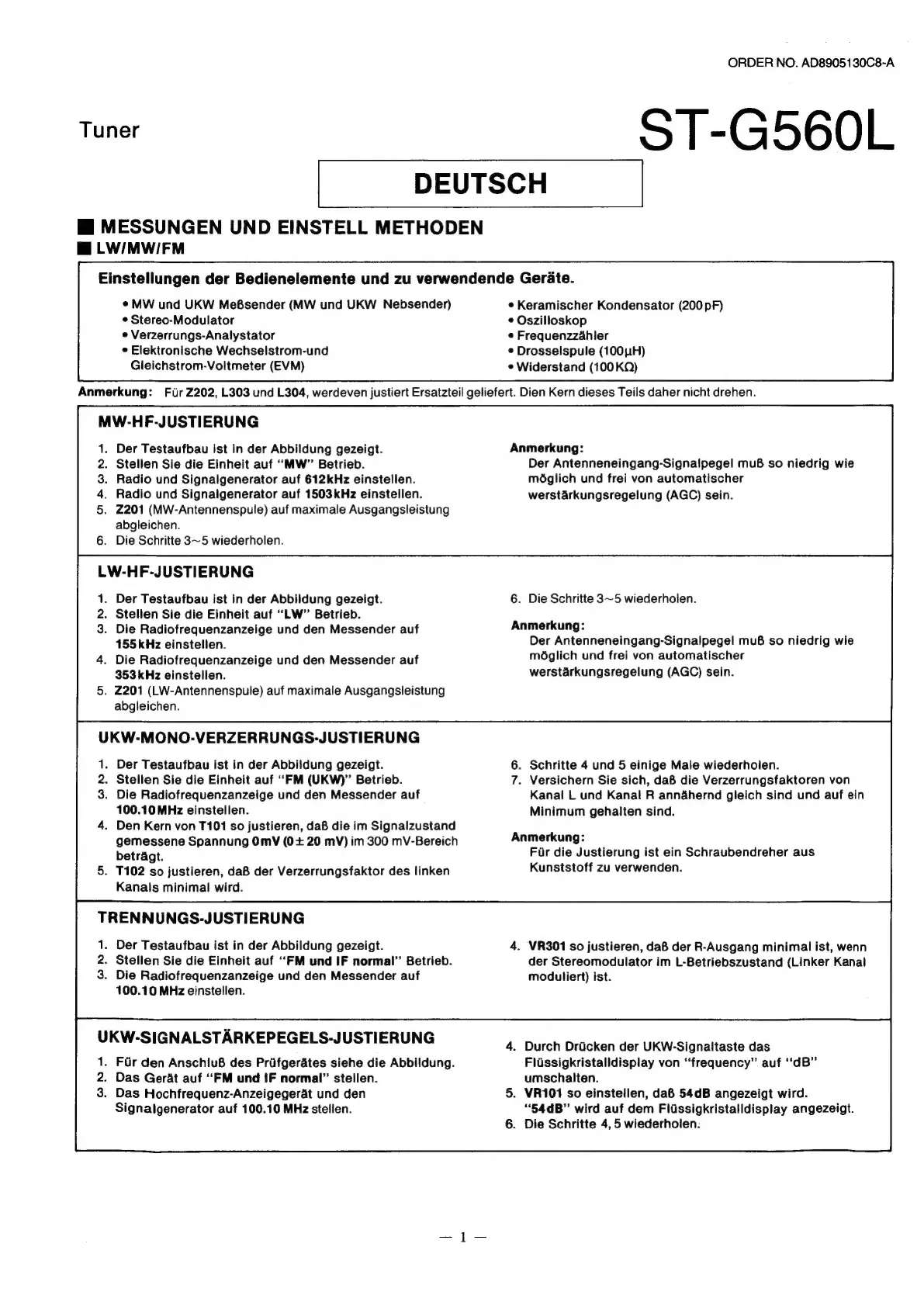

Technics ST-G560L

ORDER NO. AD8905130C8-A
vim ST-G560L
Mi MESSUNGEN UND EINSTELL METHODEN
@ LW/MW/FM
Einstellungen der Bedienelemente und zu verwendende Gerate.
¢ MW und UKW MeBsender (MW und UKW Nebsender) ¢ Keramischer Kondensator (200 pF)
¢ Stereo-Modulator * Oszilloskop
© Verzerrungs-Analystator ¢ Frequenzzahler
© Elektronische Wechselstrom-und ¢ Drosselspule (100yH)
Gleichstrom-Voltmeter (EVM) e Widerstand (100 KQ)
Anmerkung: Fur Z202, L303 und L304, werdeven justiert Ersatzteil geliefert. Dien Kern dieses Teils daher nicht drehen.
MW-HF-JUSTIERUNG
. Der Testaufbau ist in der Abbildung gezeigt. Anmerkung:
Stellen Sie die Einheit auf “MW” Betrieb. Der Antenneneingang-Signalpegel muB so niedrig wie
. Radio und Signalgenerator auf 612kHz einstellen. méglich und frei von automatischer
. Radio und Signalgenerator auf 1503kHz einstellen. werstarkungsregelung (AGC) sein.
. 2201 (MW-Antennenspule) auf maximale Ausgangsleistung
abgleichen.
. Die Schritte 3~5 wiederholen.
LW-HF-JUSTIERUNG
. Der Testaufbau ist in der Abbildung gezeigt. 6. Die Schritte 3~5 wiederholen.
. Stellen Sie die Einheit auf “LW” Betrieb.
. Die Radiofrequenzanzeige und den Messender auf
155kHz einstellen.
. Die Radiofrequenzanzeige und den Messender auf
353 kHz einstellen.
. 2201 (LW-Antennenspule) auf maximale Ausgangsleistung
abgleichen.
Anmerkung:
Der Antenneneingang-Signalpegel muB so niedrig wie
mdglich und frei von automatischer
werstarkungsregelung (AGC) sein.
UKW-MONO-VERZERRUNGS-JUSTIERUNG
. Der Testaufbau ist in der Abbildung gezeigt. . Schritte 4 und 5 einige Male wiederholen.
. Stellen Sie die Einheit auf ‘‘FM (UKW)” Betrieb. . Versichern Sie sich, daB die Verzerrungsfaktoren von
. Die Radiofrequenzanzeige und den Messender auf Kanal L und Kanal R ann&hernd gleich sind und auf ein
100.10 MHz einstellen. Minimum gehalten sind.
. Den Kern von T101 so justieren, daB die im Signalzustand
gemessene Spannung OmV (0+ 20 mV) im 300 mV-Bereich
betragt.
- 7102 so justieren, daB der Verzerrungsfaktor des linken
Kanals minimal wird.
TRENNUNGS-JUSTIERUNG
1. Der Testaufbau ist in der Abbildung gezeigt. . VR301 so justieren, daB der R-Ausgang minimal ist, wenn
2. Stellen Sie die Einheit auf “FM und IF normal” Betrieb. der Stereomodulator im L-Betriebszustand (Linker Kanal
3. Die Radiofrequenzanzeige und den Messender auf moduliert) ist.
100.10 MHz einstellen.
Anmerkung:
Fir die Justierung ist ein Schraubendreher aus
Kunststoff zu verwenden.
UKW-SIGNALSTARKEPEGELS-JUSTIERUNG . Durch Dricken der UKW-Signaltaste das
1. FOr den AnschluB des Priifgerates siehe die Abbildung. Flissigkristalldisplay von “frequency” auf “dB”
2. Das Gerat auf “FM und IF normal” stellen. umschalten.
3. Das Hochfrequenz-Anzeigegerat und den . VR101 so einstellen, da® 54dB angezeigt wird.
Signalgenerator auf 100.10 MHz stellen. “54dB” wird auf dem Fldssigkristalldisplay angezeigt.
. Die Schritte 4,5 wiederholen:
