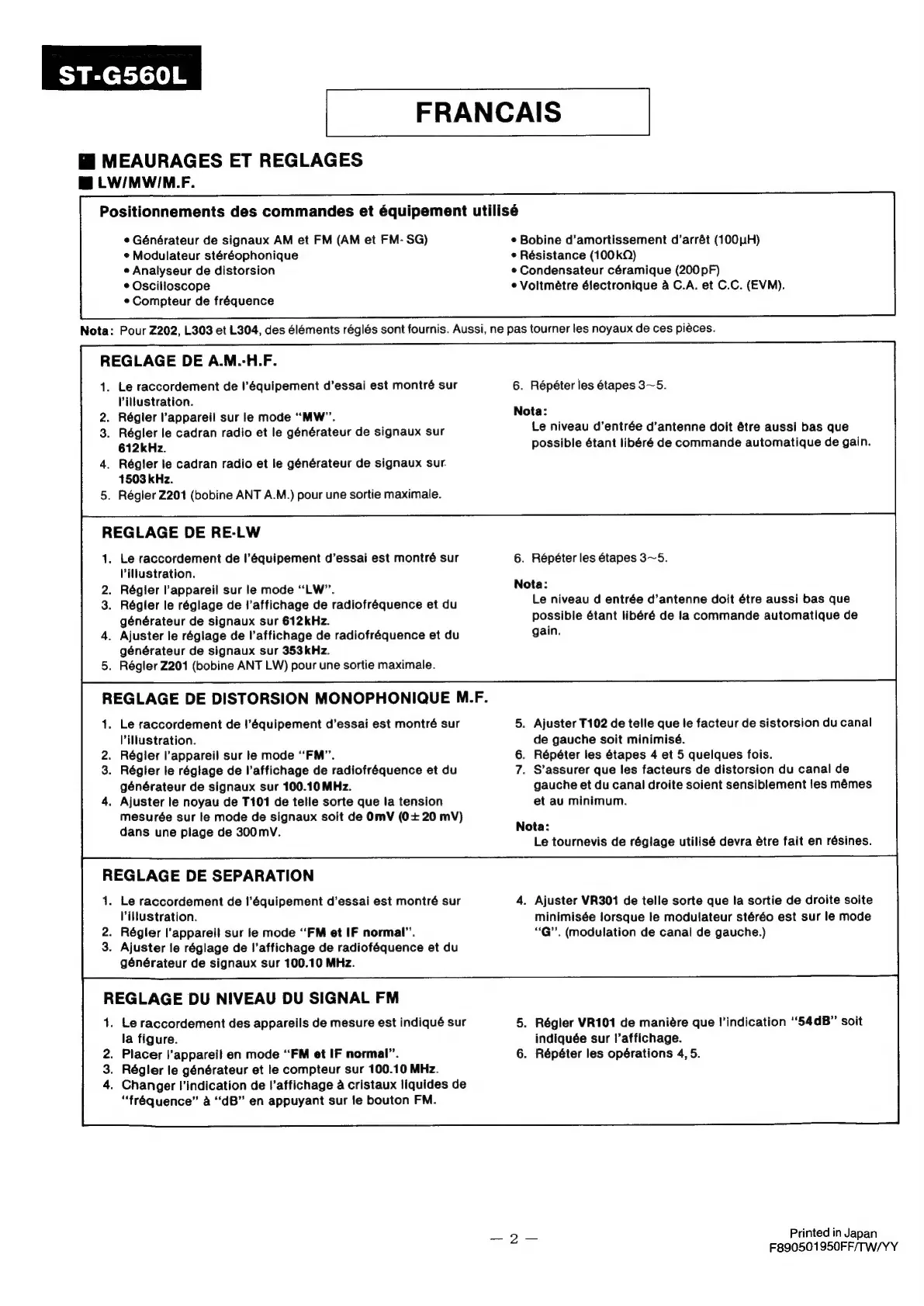

Technics ST-G560L

FRANCAIS
Mi MEAURAGES ET REGLAGES
mm LW/MWIM-F.
Positionnements des commandes et équipement utilisé
¢ Générateur de signaux AM et FM (AM et FM- SG)
¢ Modulateur stéréophonique
e Analyseur de distorsion
¢ Oscilloscope
¢ Compteur de fréquence
¢ Bobine d’amortissement d’arrét (100H)
e Résistance (100 kQ)
¢ Condensateur céramique (200 pF)
¢ Voltmétre électronique a C.A. et C.C. (EVM).
Nota:
Pour
Z202,
L303
et
L304,
des
éléments
réglés
sont
fournis.
Aussi,
ne
pas
tourner
les
noyaux
de
ces
piéces.
REGLAGE DE A.M.-H.F.
. Le raccordement de l’équipement d’essai est montré sur
Villustration.
. Régler l'appareil sur le mode “MW”.
. Régler le cadran radio et le générateur de signaux sur
612kHz.
. Régler le cadran radio et le générateur de signaux sur.
1503 kHz.
. Régler 2201 (bobine ANT A.M.) pour une sortie maximale.
REGLAGE DE RE-LW
1. Le raccordement de l’équipement d’essai est montré sur
Villustration.
. Régler l'appareil sur le mode “LW”.
. Régler le réglage de |’affichage de radiofréquence et du
générateur de signaux sur 612kHz.
. Ajuster le réglage de l’affichage de radiofréquence et du
générateur de signaux sur 353kHz.
. Régler Z201 (bobine ANT LW) pour une sortie maximale.
REGLAGE DE DISTORSION MONOPHONIQUE M.F.
1. Le raccordement de l’équipement d’essai est montré sur
illustration.
2. Régler l'appareil sur le mode “FM”.
3. Régler le réglage de l’affichage de radiofréquence et du
générateur de signaux sur 100.10 MHz.
. Ajuster le noyau de T101 de telle sorte que la tension
mesurée sur le mode de signaux soit de OmV (0+ 20 mV)
dans une plage de 300mvV.
REGLAGE DE SEPARATION
. Le raccordement de I'équipement d’essai est montré sur
Villustration.
. Régler l’appareil sur le mode “FM et IF normal”.
. Ajuster le réglage de l’affichage de radioféquence et du
générateur de signaux sur 100.10 MHz.
REGLAGE DU NIVEAU DU SIGNAL FM
1. Le raccordement des appareils de mesure est indiqué sur
la figure.
2. Placer l'appareil en mode “FM et IF normal’.
3. Régler le générateur et le compteur sur 100.10 MHz.
4. Changer l’indication de l’affichage a cristaux liquides de
“fréquence” a “dB” en appuyant sur le bouton FM.
6. Répéter les étapes 3~5.
Nota:
Le niveau d’entrée d’antenne doit étre aussi bas que
possible étant libéré de commande automatique de gain.
6. Répéter les étapes 3~5.
Nota:
Le niveau d entrée d’antenne doit étre aussi bas que
possible étant libéré de la commande automatique de
gain.
. Ajuster T102 de telle que le facteur de sistorsion du canal
de gauche soit minimisé.
. Répéter les étapes 4 et 5 quelques fois.
. S’assurer que les facteurs de distorsion du canal de
gauche et du canal droite soient sensiblement les mémes
et au minimum.
Nota:
Le tournevis de réglage utilisé devra étre fait en résines.
. Ajuster VR301 de telle sorte que la sortie de droite soite
minimisée lorsque le modulateur stéréo est sur le mode
“@’’. (modulation de canal de gauche.)
. Régler VR101 de maniére que I’indication ‘‘54dB” soit
indiquée sur !’affichage.
. Répéter les opérations 4, 5.
