Technics SU-R1000 - Page 37

Français
09

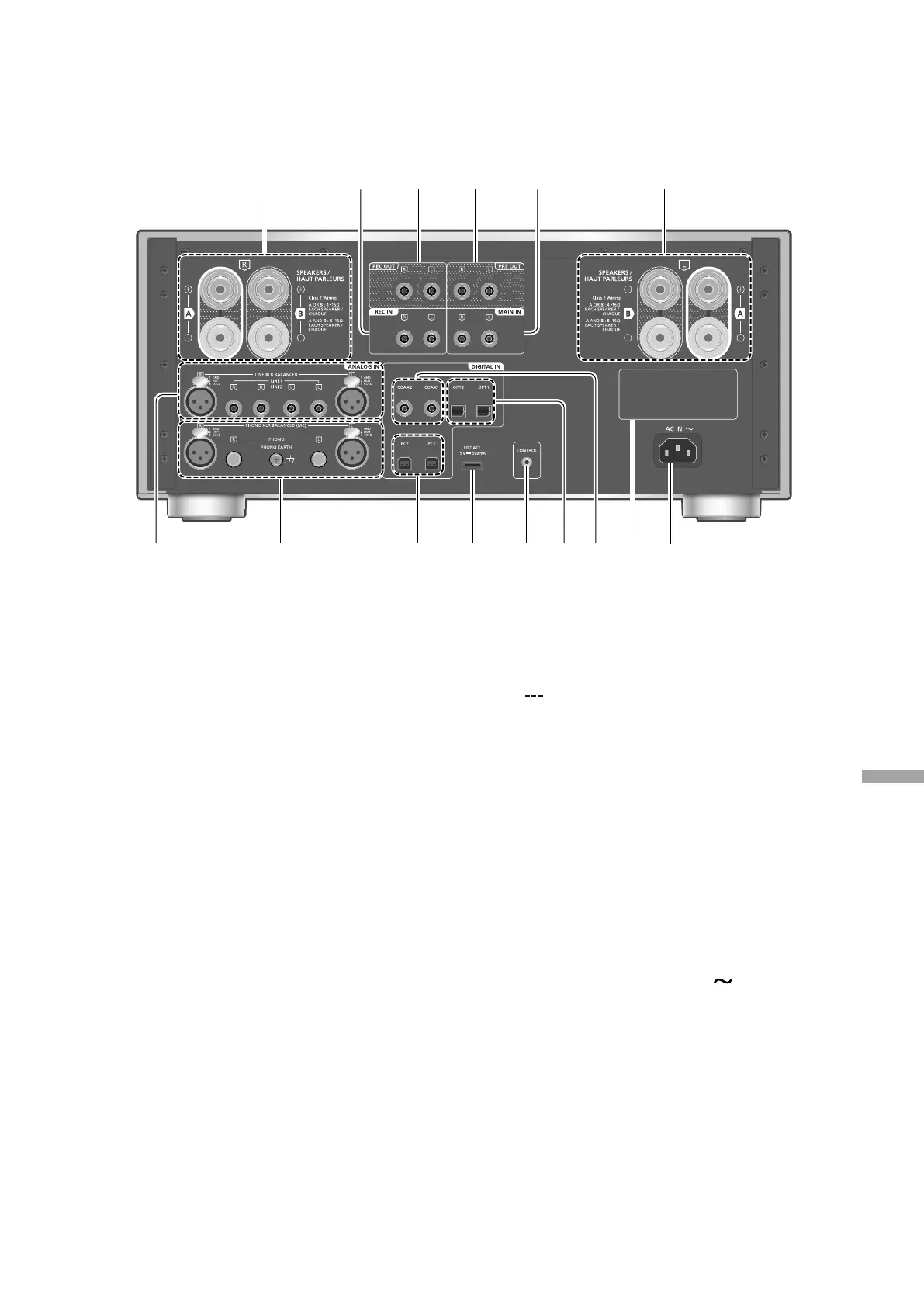

Guide de référence
(37)


 
 

   
 
10 Bornes de sortie d’enceinte
( 12)
11 Bornes d’entrée audio analogique
(REC IN)
( 15, 19)
12 Bornes de sortie audio analogique
(REC OUT)
( 19)
13 Bornes de sortie audio analogique
(PRE OUT)
( 19)
14 Bornes d’entrée audio analogique
(MAIN IN)
( 18)
15 Bornes d’entrée audio analogique
(LINE XLR BALANCED/LINE1/LINE2)
( 15)
16 Bornes d’entrée audio analogique
(PHONO XLR BALANCED/PHONO) /
PHONO EARTH
( 16)
• Borne de mise à la terre PHONO EARTH
pour la connexion du fil de terre d’une
platine tourne-disque.
• Utilisez un câble d’une longueur inférieure à
3 m.
• Gardez les broches courtes PHONO hors de
portée des enfants pour éviter qu’ils ne les
avalent.
17 Bornes USB-B (PC1/PC2)
( 14)
18 Borne USB-A (UPDATE)
(
5 V c.c., 500 mA)
( 23)
19 Borne de système (CONTROL)
( 24)
20 Bornes d’entrée optique numérique
(OPT1/OPT2)
( 13)
21 Bornes d’entrée numérique coaxiale
(COAX1/COAX2)
( 13)
22 Plaque signalétique
• Le numéro du modèle est indiqué.
23 Prise d’alimentation c.a. ( )
( 12)
